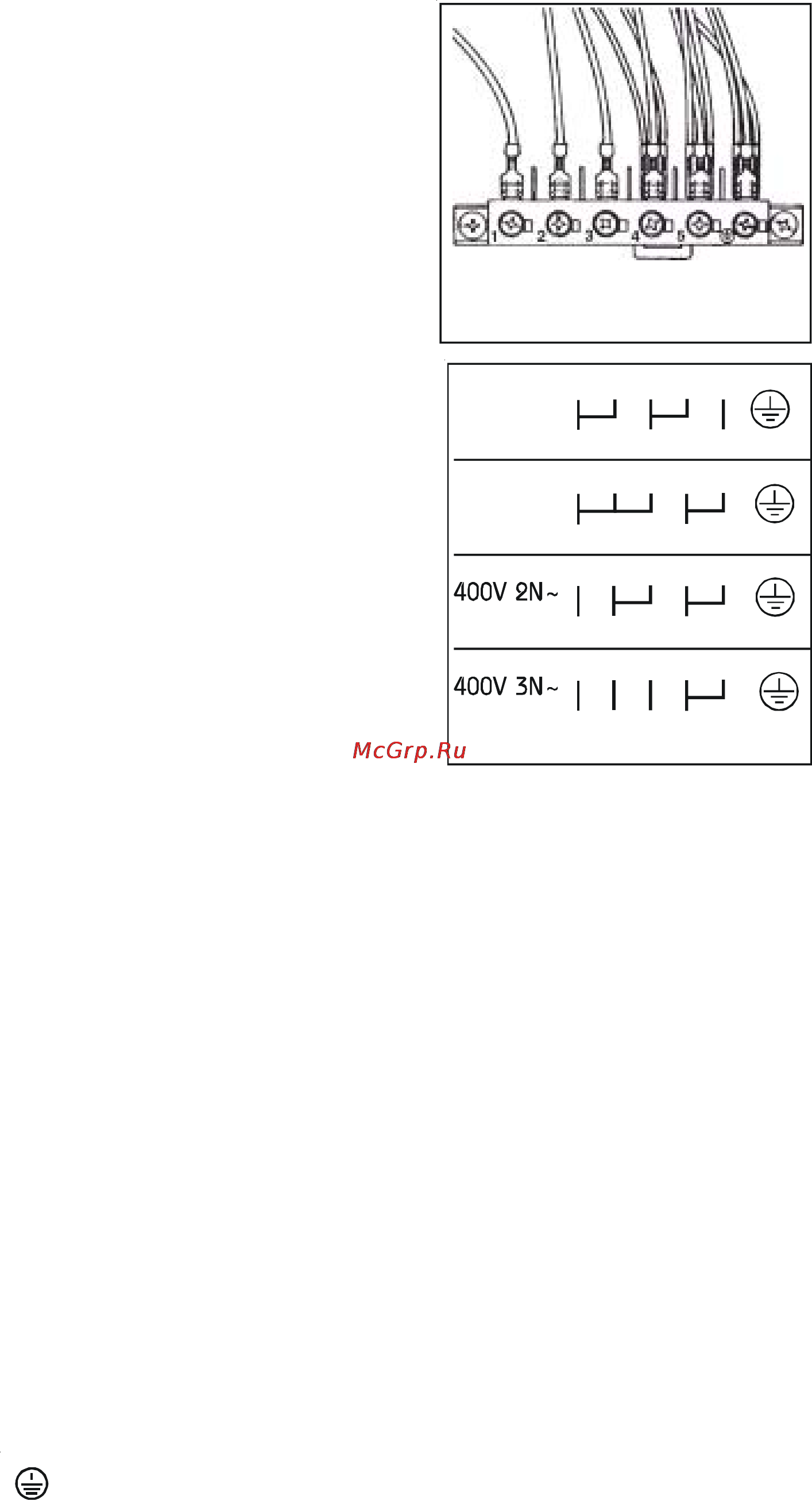

Электрическое подключение Перед подключением к сети электропитания 1 Удостовериться что главный предохранитель и домашняя электропроводка рассчитаны на требуемую мощность 2 Удостовериться что сеть электропитания имеет надлежащее заземление согласно действующим нормам 3 Удостовериться что розетка или используемый для электрического подкл ючения двухпол юсный переключатель после установки духового шкафа в мебель будут легко доступны Прибор поставляется без соединительного кабеля Для подкл ючения следует использовать только специальные кабели рассчитанные на нагрузку данного прибора Кабель должен иметь вилку соответствующую нагрузке указанной на фирменной табличке прибора Вилка должна быть пригодной для подключения в соответствующую розетку Если прибор подключается непосредственно к сети то между ними должен быть установлен двухполюсный переключатель имеющий расстояние между контактными отверстиями 3 мм и рассчитанный на работу при данной нагрузке в соответствии с действующими нормативными правилами Питающий кабель должен быть проложен так чтобы ни в какой его части температура не превышала температуру окружающего воздуха более чем на 50 С После монтажа электропроводки следует в течение 3 х минут протестировать работу нагревательных элементов Подключение к клеммной колодке Прибор оснащен легко доступной 6 ти полюсной клеммной колодкой Перемычки по умолчанию установлены по схеме для работы прибора от источника 400 В с нулевым проводом рис 16 В том случае если источник электропитания имеет другие параметры то перемычки необходимо переставить соответствующим образом согласно схеме на рис 14 Защитный провод подходит к клемме Кабель после подключения к колодке необходимо надежно зафиксировать на ней с помощью крепежной насадки Рис 13 Рис 14 Электрическое подключение варочной поверхности Данная духовка может быть совмещена с одной из указанных в данном руководстве варочных поверхностей см главу Сервис Разъем для подсоединения варочной поверхности находится на корпусе духовки Варочная поверхность имеет выводы от каждого из нагревательных элементов и один вывод защитного провода Каждый из выводов имеет на конце разъем который может быть подключен только к соответствующему разъему на духовке Возможность ошибочного подключения таким образом исключается Изготовитель не несет никакой ответственности за повреждения прибора возникшие в результате несоблюдения техники безопасности правил по установке и использованию прибора 15
