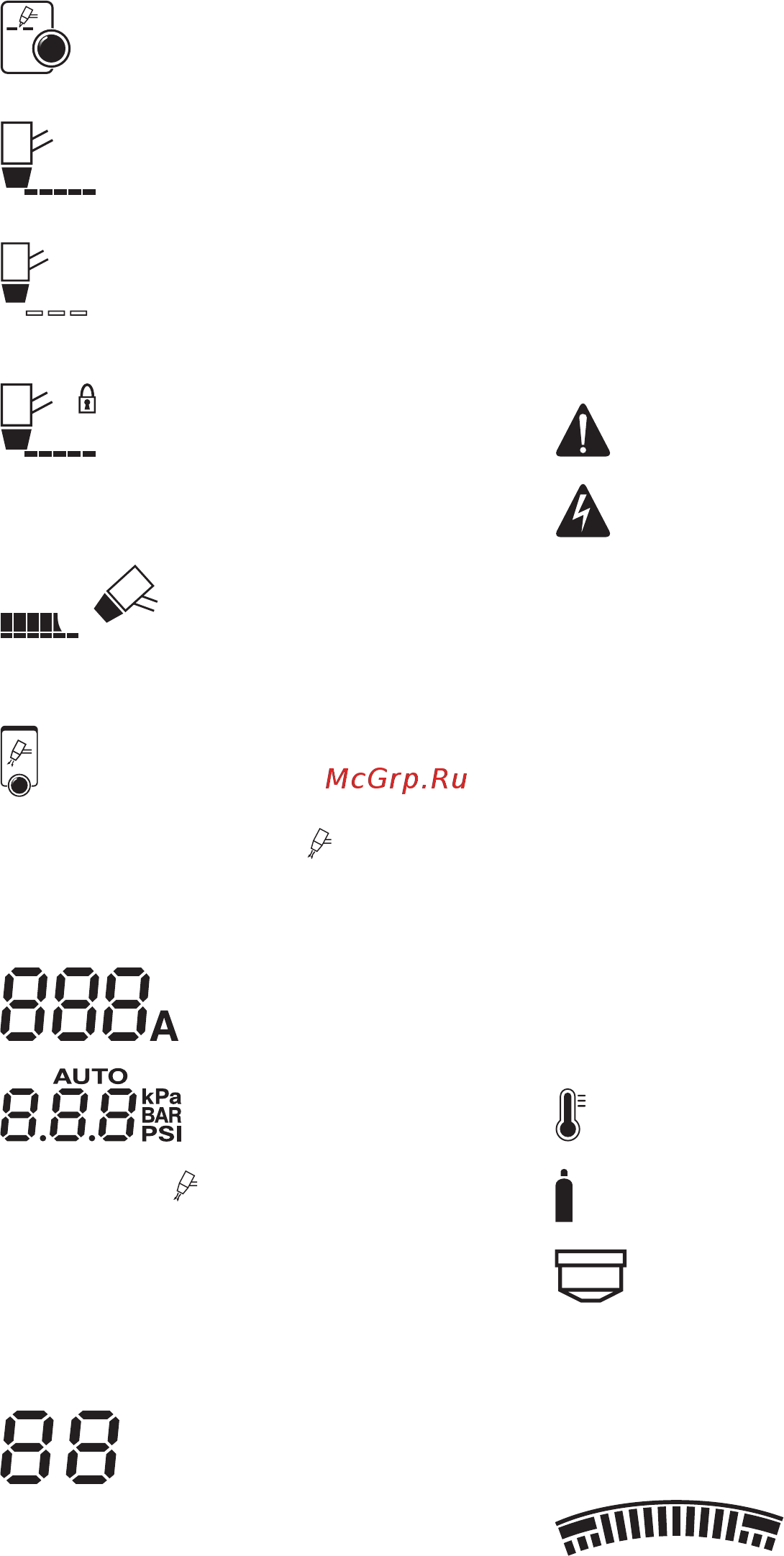

- 36 -
2 - Кнопка выбора режима
Позволяет выбирать режимы (рис. D):
РЕЗКА
Стандартный рабочий режим.
РЕЗКА РЕШЕТКИ
Режим резки, в котором дуга поддерживается также во время,
пока она не переносится на деталь.
РЕЗКА С ФИКСАЦИЕЙ
Режим, аналогичный режиму резки, с той разницей, что после
возбуждения режущей дуги, кнопку горелки можно отпустить.
Резки прекращается в случае повторного нажатия кнопки
горелки.
СТРОЖКА
Режим зачистки, предназначен для использования с горелкой,
в которую установлены расходные материалы для строжки
(GOUGING).
3 - Кнопка ВОЗДУХ
При нажатии этой кнопки, в течение приблизительно 45 с из
горелки продолжается подача воздуха (
включен). Во время
этой фазы отрегулируйте давление в диапазоне, необходимом
для горелки.
Дисплей (рис. D)
1 - Отображение тока
2 - Отображение давления воздуха на цифровом манометре.
- Нажмите кнопку подачи воздуха, чтобы включить подачу
воздуха из горелки (
горит).
Установите давление на необходимое значение при помощи
ручки редуктора давления (рис. E-3).
- Потяните вверх, чтобы разблокировать, и поверните (рис.
E-3).
Если установленное давление выходит за необходимый
диапазон, появляется предупреждение (рис. D-3).
- После завершения регулировки потяните ручку вниз, чтобы
заблокировать регулировку (рис. E-3).
3 - Код сигнала тревоги, предупреждение с блокировкой
источников энергии (TAB. 3).
Восстановление из аварийного состояния обычно происходит
в течение 10 секунд после устранения причины его
возникновения.
01: Срабатывание тепловой защиты первичного контура.
02: Срабатывание тепловой защиты вторичного контура.
03: Срабатывание защиты от слишком высокого напряжения на
линии питания.
04: Срабатывание защиты от слишком низкого напряжения на
линии питания.
05: Срабатывание тепловой защиты магнитных компонентов.
06: Срабатывание защиты отсутствия фазы линии питания.
08: Вспомогательное напряжение вышло за допустимый
диапазон.
09: Срабатывание защиты реле давления воздушного контура.
15: Срабатывание защитной цепи горелки.
Код предупреждения, без блокировки источников энергии:
07: Сигнал о чрезмерном скапливании пыли внутри машины
11: Сигнал износа горелки / расходного материала.
14: Сигнал ошибки последовательно передаваемых данных.
16: Сигнал выхода давления в воздушном контуре за пределы
оптимального интервала.
17: Сигнал нестабильности линии питания.
4 - Наличие сигнала тревоги или предупреждения.
5 - Выход машины под напряжением.
В случае включения указывает на то, что выход машины
находится под напряжением: режущий контур активизирован
(включена дежурная дуга или режущая дуга).
Ток на выход подается в случае нажатия кнопки и при условии
отсутствия каких-либо аварийных условий.
Ток на выход машины не подается в следующих случаях:
- если кнопка горелки НЕ нажата (режим ожидания).
- в режимах РЕЗКА, РЕЗКА С ФИКСАЦИЕЙ и СТРОЖКА во время
дополнительной подачи газа (10 секунд).
- в любых аварийных состояниях.
Машина отключает выход в следующих случаях:
- в режимах РЕЗКА, РЕЗКА РЕШЕТКИ и СТРОЖКА в случае
отпускания кнопки горелки.
- в режиме РЕЗКА С ФИКСАЦИЕЙ при отпускании кнопки
горелки, пока включена дежурная дуга или в случае нажатия
кнопки горелки, пока включена режущая дуга.
- если дежурная дуга не переносится на деталь в течение 2
секунд (4 секунд в режиме СТРОЖКА).
- в режимах РЕЗКА, РЕЗКА С ФИКСАЦИЕЙ и СТРОЖКА, если
режущая дуга прерывается из-за слишком большого
расстояния между горелкой и деталью, избыточного износа
электрода или принудительного отдаления горелки от детали
(в режиме РЕЗКА РЕШЕТКИ дуга поддерживается непрерывно).
- в режиме РЕЗКА РЕШЕТКИ, если в течение 10 секунд после
завершении цикла резки не начинается новый цикл.
- в случае срабатывания сигнала тревоги.
6 - Термостатическая защита.
7 - Отсутствие воздуха.
8 - Расходные материалы повреждены.
Предупреждение о неисправности расходных материалов
может возникнуть по следующим причинам:
- износ расходных материалов.
- расходные материалы установлены неправильно.
- неисправность горелки.
- слишком низкое давление воздуха.
Это предупреждение пропадает после правильно выполненного
цикла резки.
9 - Аналоговый манометр.
