Русский | 111
ный инструмент следует устанавливать на штатив. Кроме
того, устанавливайте измерительный инструмент, по воз-
можности, в середине рабочей площади.
Наряду с внешними воздействиями, специфические для
инструмента воздействия (напр., падения или сильные
удары) также могут приводить к отклонениям. Поэтому
всегда перед началом работы проверяйте точность ниве-
лирования.
Проверяйте сначала точность нивелирования гори-
зонтальной лазерной линии, а затем точность нивелиро-
вания вертикальных лазерных линий.
Если во время одной из проверок измерительный
инструмент превысит максимально допустимое отклоне-
ние, отдайте его в ремонт в сервисную мастерскую
Bosch.

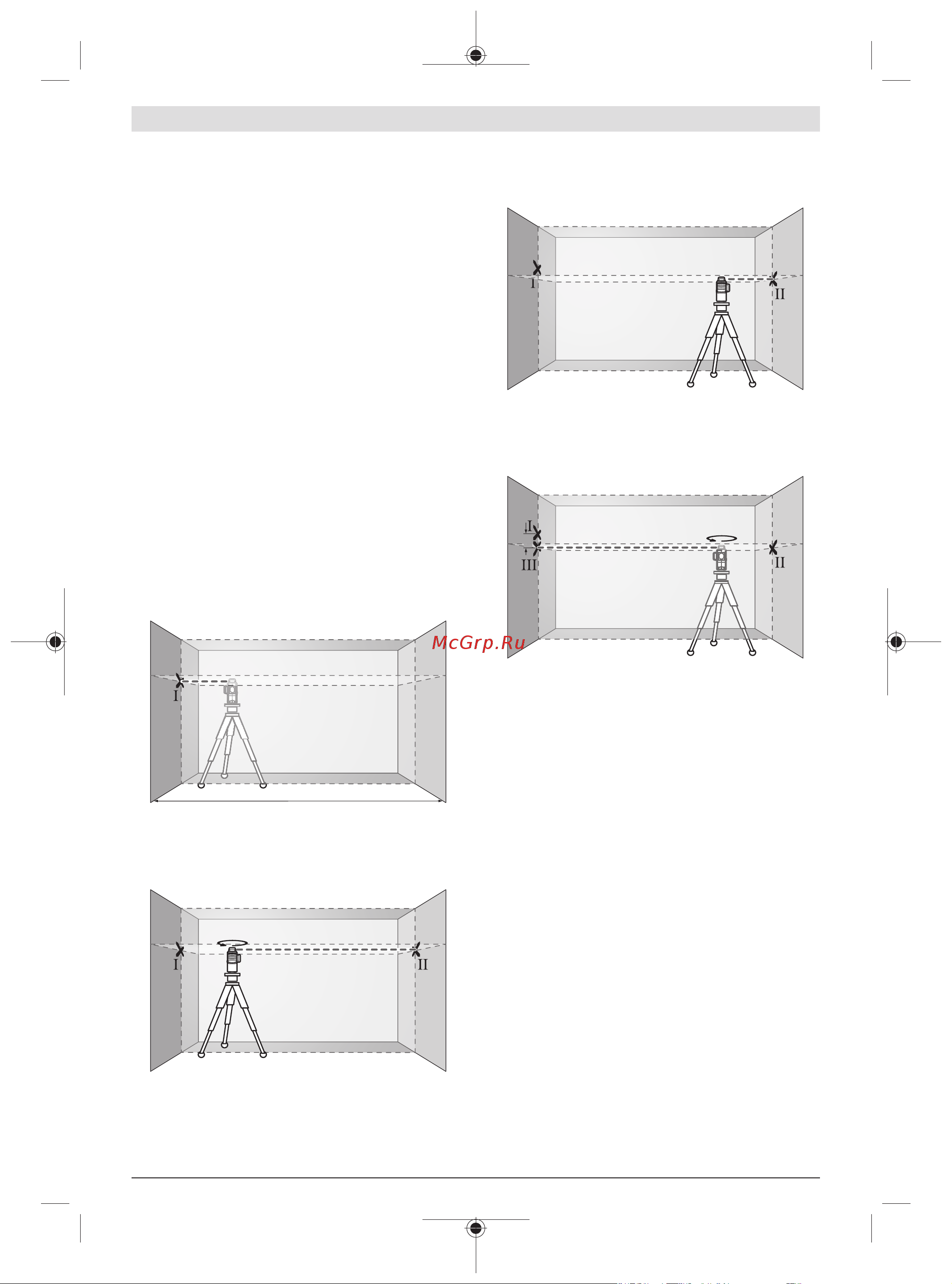

Проверка точности горизонтального нивелирования
вдоль поперечной оси
Для контроля необходим свободный отрезок 5м на проч-
ном основании между стенами А и В.
Закрепите измерительный инструмент вблизи стены A
на штативе или установите его на прочное, плоское
основание. Включите измерительный инструмент для
работы с автоматическим нивелированием. Выберите
режим работы, при котором горизонтальная и верти-
кальная лазерные плоскости излучаются спереди из-
мерительного инструмента.
A
B
5 m
Направьте лазер на ближнюю стенуА и дайте измери-
тельному инструменту нивелироваться. Отметьте се-
редину точки, в которой лазерные линии пересекают-
ся на стене (точкаI).
A
B
180°
Поверните измерительный инструмент на 180°, подо-
ждите, пока он не произведет самонивелирование, и
отметьте точку перекрещивания лазерных линии на
противоположной стене В (точка).
Установите измерительный инструмент – не поворачи-
вая его – вблизи стены В, включите его и дайте ему
время нивелироваться.
A
B
Настройте измерительный инструмент по высоте (с по-
мощью штатива или подкладок) так, чтобы точка пере-
крещивания лазерных линий точно совпала с ранее от-
меченной точкой II на стене В.
A
B
d
180°
Поверните измерительный инструмент на 180°, не из-
меняя высоты. Направьте инструмент на стену А так,
чтобы вертикальная лазерная линия проходила через
уже отмеченную точку . Подождите, пока инструмент
не закончит самонивелирование, и отметьте точку
перекрещивания лазерных линий на стене A (точ-
ка).
Расстояние d между двумя обозначенными точками и
на стене А отражает фактическое отклонение изме-
рительного инструмента по высоте.
На участке 2×5м=10м максимально допустимое от-
клонение составляет:
10м×±0,3мм/м=±3мм. Таким образом, расстояние d
между точками и не должно превышать макс. 3мм.
Проверка точности нивелирования вертикальных
линий
Для проверки Вам требуется проем двери, вобе стороны
от которого (на прочном полу) есть свободное про-
странство длиной не менее 2,5м.
Установите измерительный инструмент на расстоянии
2,5м от дверного проема на прочное, ровное основа-
ние (не на штатив). Включите измерительный инстру-
мент для работы с автоматическим нивелированием.
Выберите режим работы, при котором вертикальная
лазерная плоскость излучается спереди измеритель-
ного инструмента.
Bosch Power Tools 1 609 92A 5DL | (02.10.2019)
