7. ПАРАМЕТРЫ ФУНКЦИЙ ОБРАБОТКИ
Функция Terminator Setup: Выбираемое кол-во фильтров в ручном режиме: 0-12 режекторные.
Порог: минимальн.-максимальн., 100 шагов.
Режим Antilarsen: только канал Ch1, только канал Ch2, каналы Ch1
и Ch2.
Сброс параметров всех фильтров.
Автоматический поиск по Larsen с постоянной добротностью.
Автоматический поиск по Larsen с изменяемой добротностью.
Стирание значений фильтров из памяти.
Установленные пользователем фильтры с ручной настройкой.
Функция Manual Filter Edit (редактирование параметров фильтров в ручном режиме
настройки): Настройка частоты: 20 Гц/20, шаг 1 окт.
Тонкая настройка частоты: 20 Гц/20 кГц, шаг 1/60 окт.
Степень подавления: 0/-45 дБ, шаг 3 дБ.

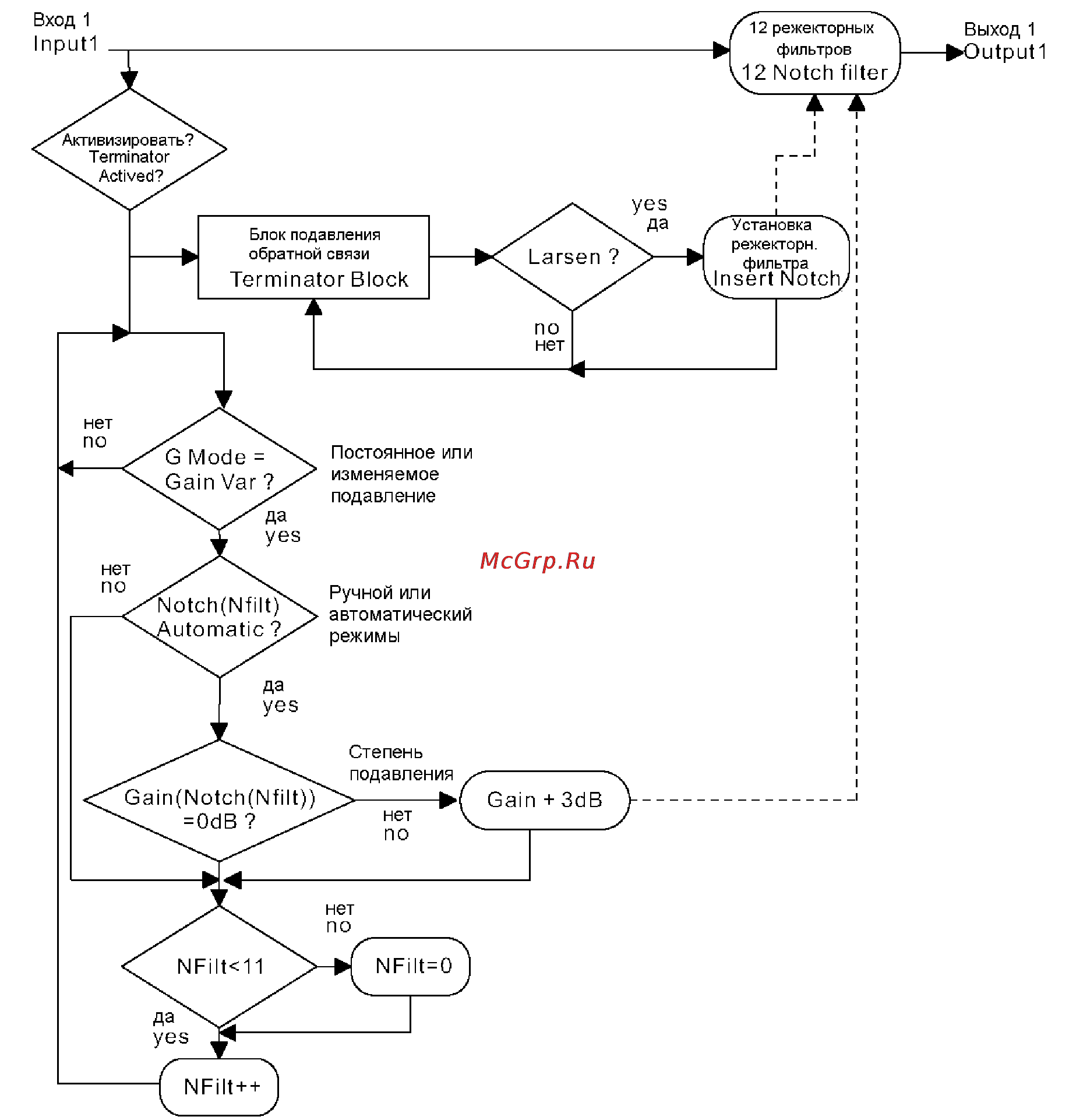

8. ПРИНЦИПИАЛЬНАЯ СХЕМА
8.1 Меню системных параметров (System Menu)
9
