Возможно, что TERMINATOR воспримет электромагнитные наводки, излучаемые другим

оборудованием, например, усилителями мощности; в этом случае переместите TERMINATOR

дальше от него, пока фон не исчезнет.

b. Примеры использования

- с инструментами или источниками линейного сигнала

При подключении звуковых кабелей и/или включении электропитания убедитесь, что уровни

сигналов на всех устройствах вашей системы установлены на минимум.

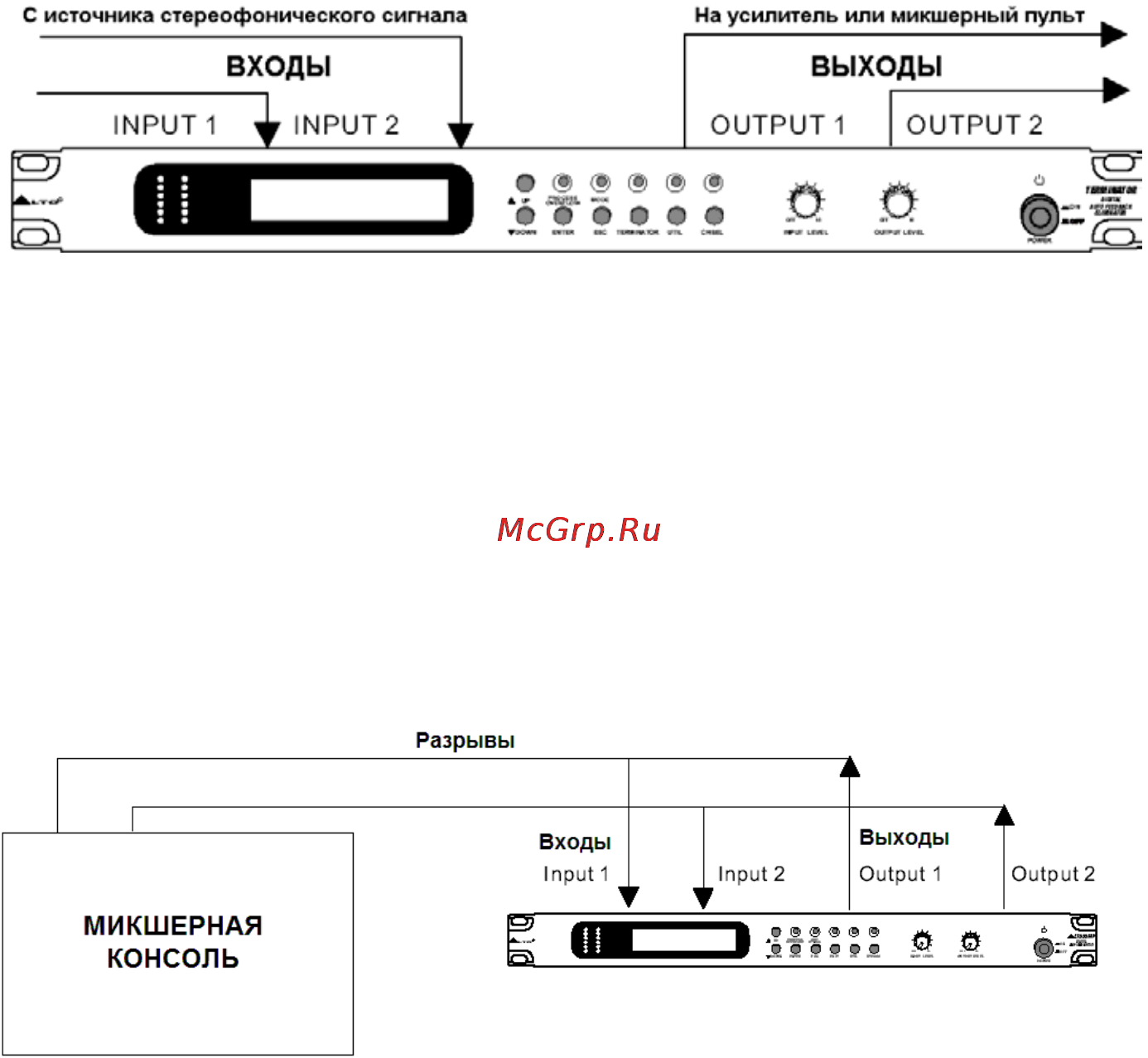

В TERMINATOR имеются два балансных входа XLR и два балансных выхода XLR,

обеспечивающих классическое стереофоническое подключение.

Подключите источник стерео сигнала двумя кабелями ко входам INPUT 1 и INPUT 2

TERMINATOR, а выходы OUTPUT 1 и OUTPUT 2 TERMINATOR – двумя кабелями к

стереофонической системе звукоусиления или двум каналам микшерного пульта.

- с микшерными консолями

Подключение к микшерной консоли

TERMINATOR может работать со стереофоническими посылами, использующими любые опорные

уровни сигнала. Его входной каскад одинаково хорошо справляется с профессиональными и

«домашними» уровнями.

TERMINATOR подключается к микшерной консоли напрямую через разрыв того канала, который

требуется обработать. Другой вариант – в линию между выходом консоли и входом усилителя

мощности. Последний вариант годится только для обработки целого микса, а не отдельных

каналов.

Использование разрывов

Приведенная выше иллюстрация описывает ситуацию, в которой требуется осуществить

динамическую обработку пары сигналов, приходящих на пульт с отдельных инструментов; в этом

случае используется микшерный пульт с индивидуальными канальными разрывами. При

втыкании разъема в гнездо Insert на задней панели пульта происходит разрывание тракта и

включение в него внешнего процессора обработки. Разрыв осуществляется после входного

канального усилителя и до канального фейдера; по существу это идентично подключению

источника сигнала (инструмента или микрофона) к TERMINATOR до входа микшерного пульта.

Обычно для коммутации разрыва требуется специальный распределительный шнур-адаптер типа

«Y» с разъемом TRS (стерео джек) на одном конце и двумя моно джеками (входной и выходной)

на других, подключаемых через переходники джек-XLR к TERMINATOR.

Потратьте время на детальную отстройку входного и выходного уровней TERMINATOR для того,

чтобы применяемая динамическая обработка соответствовала характеристикам сигналов в обоих

каналах. Если нет звука, попробуйте заменить кабель. Не используйте для работы с

TERMINATOR посылы на эффекты, так как тракты этих каскадов могут привнести существенные

изменения в частотную характеристику сигнала.

Неверные значения уровней при работе с динамическими процессорами являются

наиболее частой причиной возникновения шумов и искажений.
