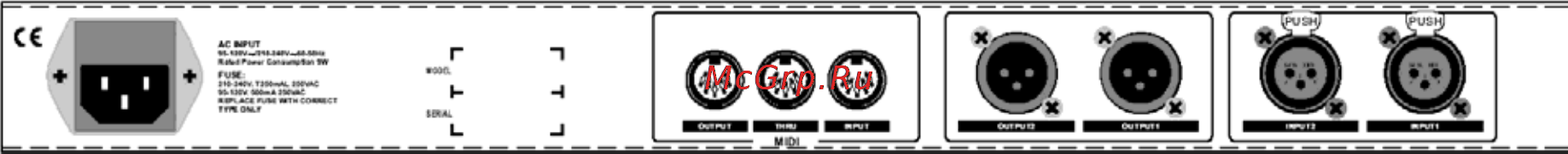

3.2 Аналоговая коммутация (задняя панель):
a. Аналоговые входы / выходы
- Гнезда Input: балансные входные гнезда XLR для коммутации источников сигнала через
посылы на эффекты микшерных пультов. Можно работать с различными номинальными уровнями
– профессиональным и бытовым.
- Гнезда Output: балансные выходные гнезда XLR для коммутации через возвраты с эффектов
микшерных пультов или входами усилителей мощности.
b. MIDI-разъемы
- Гнездо MIDI-In: 5-контактный разъем MIDI-входа.
- Гнездо MIDI-Out: 5-контактный разъем MIDI-выхода.
- Гнездо MIDI-Thru: 5-контактный разъем сквозного MIDI-канала.
с. Разъем электропитания
- Гнездо для подключения шнура электропитания, входит в комплект поставки TERMINATOR.
4. УСТАНОВКА & КОММУТАЦИЯ:
4.1 Звуковая коммутация и электропитание
a. Звуковая коммутация
Коммутация между TERMINATOR и другим звуковым оборудованием должна осуществляться с
помощью высококачественных кабелей во избежание ухудшения рабочих показателей
TERMINATOR. Так что будет правильным использовать экранированные кабели с низкой
погонной емкостью и гибким внутренним проводником. Подключайте кабели к TERMINATOR
корректно, учитывая следующее:
• Не связывайте звуковые кабели вместе с кабелем питания.
• Не размещайте звуковые кабели и TERMINATOR рядом с источниками электромагнитных
излучений, таких как трансформаторы, мониторы, компьютеры и т.д.
• При отсоединении кабелей всегда беритесь за кожух и не изгибайте его.
• Не размещайте кабели там, где они могут быть поломаны.
• Избегайте перекручивания кабеля или изгиба под углом острее прямого.
b. Подключение электропитания
После коммутации включите электропитание в соответствии со следующей процедурой:
Перед включение, убедитесь, что:
• Вся коммутация осуществлена корректно.
• Регуляторы уровней усилителя мощности и микшерного пульта стоят в минимальных позициях.
Вставьте разъем шнура электропитания в гнездо POWER на задней панели TERMINATOR, а
также в электрическую розетку.
Включите электропитание TERMINATOR, нажав кнопку POWER ON/OFF на лицевой панели.
Включите электропитание усилителя/микшера и отстройте уровень сигнала.
4.2. Аналоговый сигнал
a. Регулировка уровней
Надлежащая установка входного и выходного уровней является важным процессом в порядке
достижения максимального отношения сигнал/шум. Можно сказать, что обычно наилучшее
положение ручек - 3/4 или 75% полной шкалы. Такой уровень понижает возможность
возникновения искажений от перегрузки и поддерживает на минимуме уровень фонового шума.
Если светодиод Digital Saturation на лицевой панели TERMINATOR загорается красным,
уменьшите уровень входного сигнала или выходной уровень источника (инструмента, посыла
микшерного пульта и т.д.). Если величина уровня на выходе TERMINATOR приводит к
возникновению искажений в микшерном пульте или усилителе, уменьшите выходной уровень
(Output).
4.3 Установка
а. Стандартное использование TERMINATOR
TERMINATOR можно ставить где угодно – на столе, сверху на усилителе, рядом с микшерной
консолью. Если ставите на мебель, проверьте наличие резиновых ножек в нижней части
устройства. Удостоверьтесь, что
TERMINATOR не расположен рядом с другим звуковым
оборудованием, излучающим электромагнитные поля, а также вдали от звуковых кабелей.
5
