1. ПРЕДИСЛОВИЕ
Купив ▲LTO TERMINATOR, вы приобрели весьма мощный, простой в эксплуатации и
удобный процессор подавления обратной связи.
▲LTO TERMINATOR - мощный многофункциональный и гибкий прибор,
предназначенный для подавления обратной связи, так часто мешающей проведению
концертов и возникающей между микрофонами и громкоговорителями. Применение
▲LTO TERMINATOR обеспечит непревзойденную свободу передвижения и больший
уровень мониторного сигнала, позволит исполнителю сосредоточится на музыке, а не на
проблемах обратной связи.
Все алгоритмы, используемые в ▲LTO TERMINATOR, являются оригинальными,
абсолютно новыми разработками, уже получившими признание профессионального
сообщества и воплощенными в жизнь благодаря усилиям команды разработчиков
компании ▲LTO AUDIO.
2. СПИСОК ФУНКЦИОНАЛЬНЫХ ОСОБЕННОСТЕЙ:
• Прочный и компактный дизайн
• 24/32 битовый процессор обработки звукового сигнала
• Микропроцессорное управление
• Изменяемый коэффициент усиления на входе / выходе
• Подсвеченная кнопка включения электропитания
• Светодиод перегрузки в цифровом тракте (Digital Saturation)
• Простые элементы управления на лицевой панели
• Поверхностный монтаж элементов на печатной плате (SMT)
• Короткий путь прохождения сигнала, обеспечивающий высокое качество звучания
• Производство в соответствии со стандартом качества ISO9001
3. ОПИСАНИЕ ЛИЦЕВОЙ И ЗАДНЕЙ ПАНЕЛЕЙ

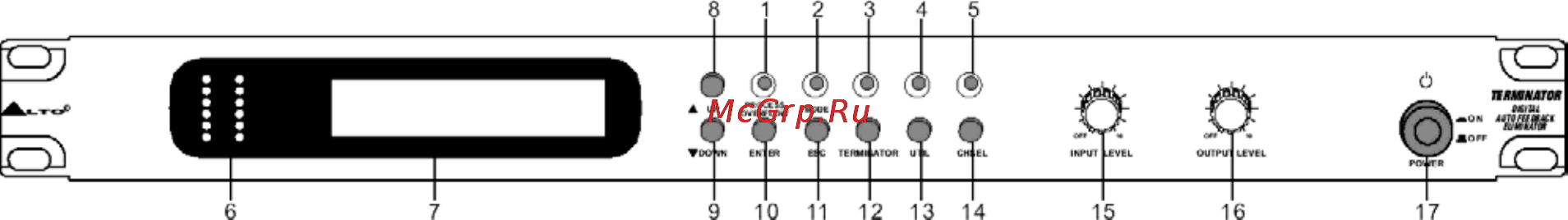

3.1 Панель управления (лицевая панель):
1. Светодиод цифровой перегрузки (Digital Overflow)
2. Светодиод активности функции поиска частот обратной связи
3. Светодиод активности функции подавления обратной связи
4. Светодиод активности функции Utility
5. Светодиод активности выбора канала
6. Многофункциональные Vu-индикаторы (светодиоды ручной настройки фильтров/VU-
индикация уровней в обходе).
7. Численно-символьный ЖК дисплей (20 х 2 символа)
8. Кнопка Up(курсор вверх)
9. Кнопка Down (курсор вниз)
10. Кнопка Enter
11. Кнопка Esc
12. Кнопка Terminator (подавление обратной связи)
13. Кнопка Utility (утилиты)
14. Кнопка CHSEL (выбор канала)
15. Аналоговый регулятор входного уровня
16. Аналоговый регулятор выходного уровня
17. Кнопка Power (включение электропитания)
a. Уровни аналогового сигнала
-Ручка Input (15): регулировка входной чувствительности одновременно для входов 1 и 2.
- Ручка Output (16): регулятор выходного уровня.
b. Светодиоды и подсвеченная кнопка электропитания
- Светодиод Digital Saturation (1): зажигается при слишком высоком уровне входного сигнала.
- Выключатель POWER (17): включение/выключение электропитания.
