Laserliner 084.120L [20/68] Funzione utilizzo
![Laserliner 084.120L [20/68] Funzione utilizzo](/views2/1594276/page20/bg14.png)
1
1
2
3
4
5
6
7
2
3
7
4
6
5
5 - 60 cm
< 5 cm
> 60 cm
1

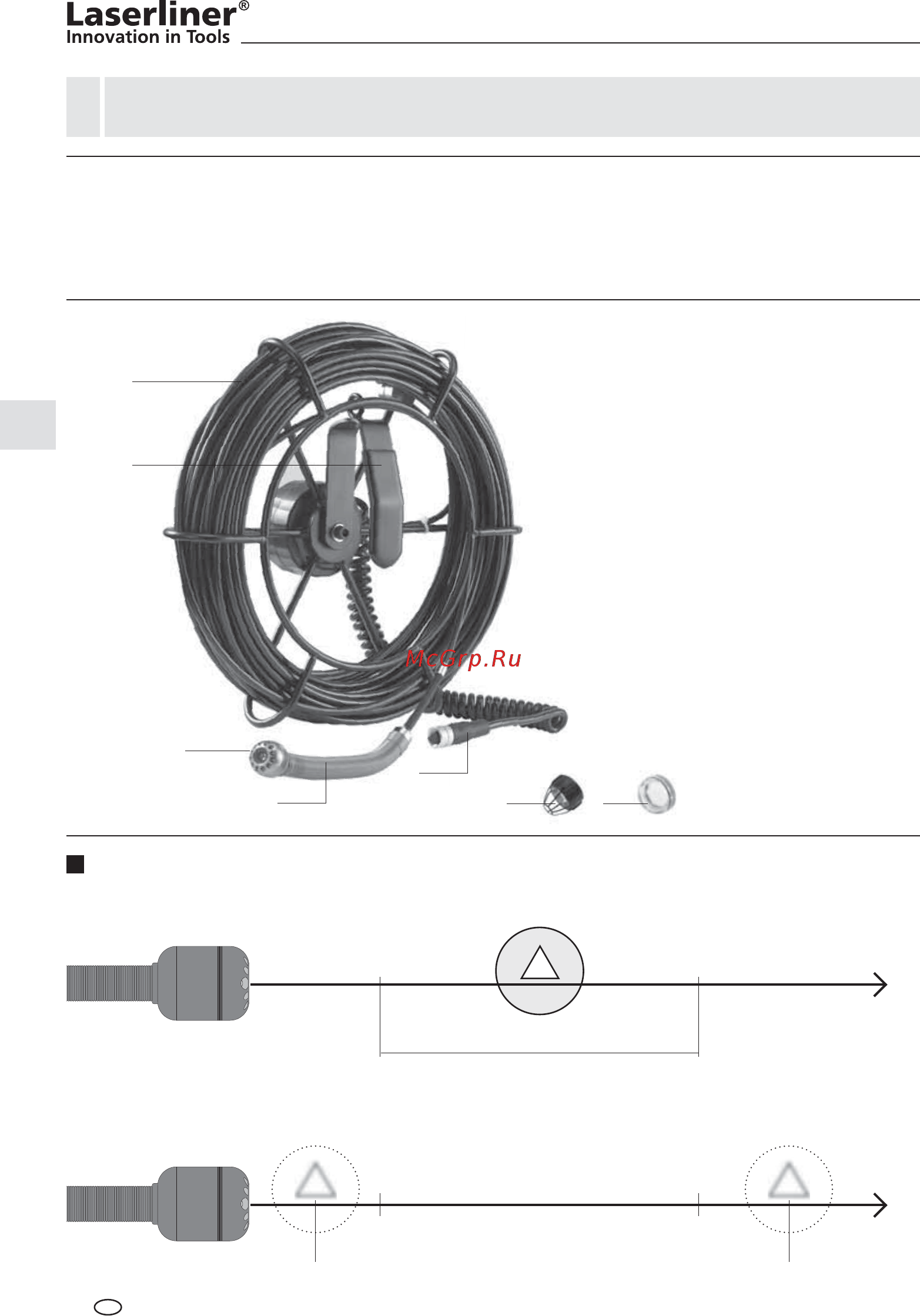

Funzione / utilizzo
La PipeControlMobile-Camera è un‘unità obiettivo da collegarsi all‘unità base VideoControl-Master.
L‘avvolgitore con un cavo di 20 m di lunghezza permette ispezioni a grandi distanze. In combinazione
con l‘unità base vengono inviate immagini video a colori all‘LCD per il controllo di punti difÖ cilmente
raggiungibili, per esempio, in tubazioni, canali, impianti di ventilazione e scarico gas combusti.
Profondità di campo
Cavo scorrevole rinforzato
con Ö bra di vetro di 20 m
Impugnatura
Testa dell‘obiettivo con
12 LED ad alta prestazione
Molla elicoidale × essibile
Cavo di comando
CameraProtector 25 mm
SafetyLens
Leggere completamente le istruzioni per l‘opuscolo allegato „Indicazioni aggiuntive e di garanzia“.
Attenersi alle indicazioni ivi riportate. Conservare con cura questa documentazione.
!
20
IT
Le immagini degli oggetti molto al di fuori da questa zona di messa a fuoco possono essere sfocate.
La PipeControlMobile-Camera fornisce immagini nitide riprese davanti alla testa dell‘obiettivo in un
campo compreso tra 5 e 60 cm.
Manual_PipeControl-Mobile_Rev.0513.indd 20 29.05.13 15:49
