![Laserliner 084.120L [32/68] Funktion användning](/views2/1594276/page32/bg20.png)
1
1
2
3
4
5
6
7
2
3
7
4
6
5
5 - 60 cm
< 5 cm
> 60 cm
1

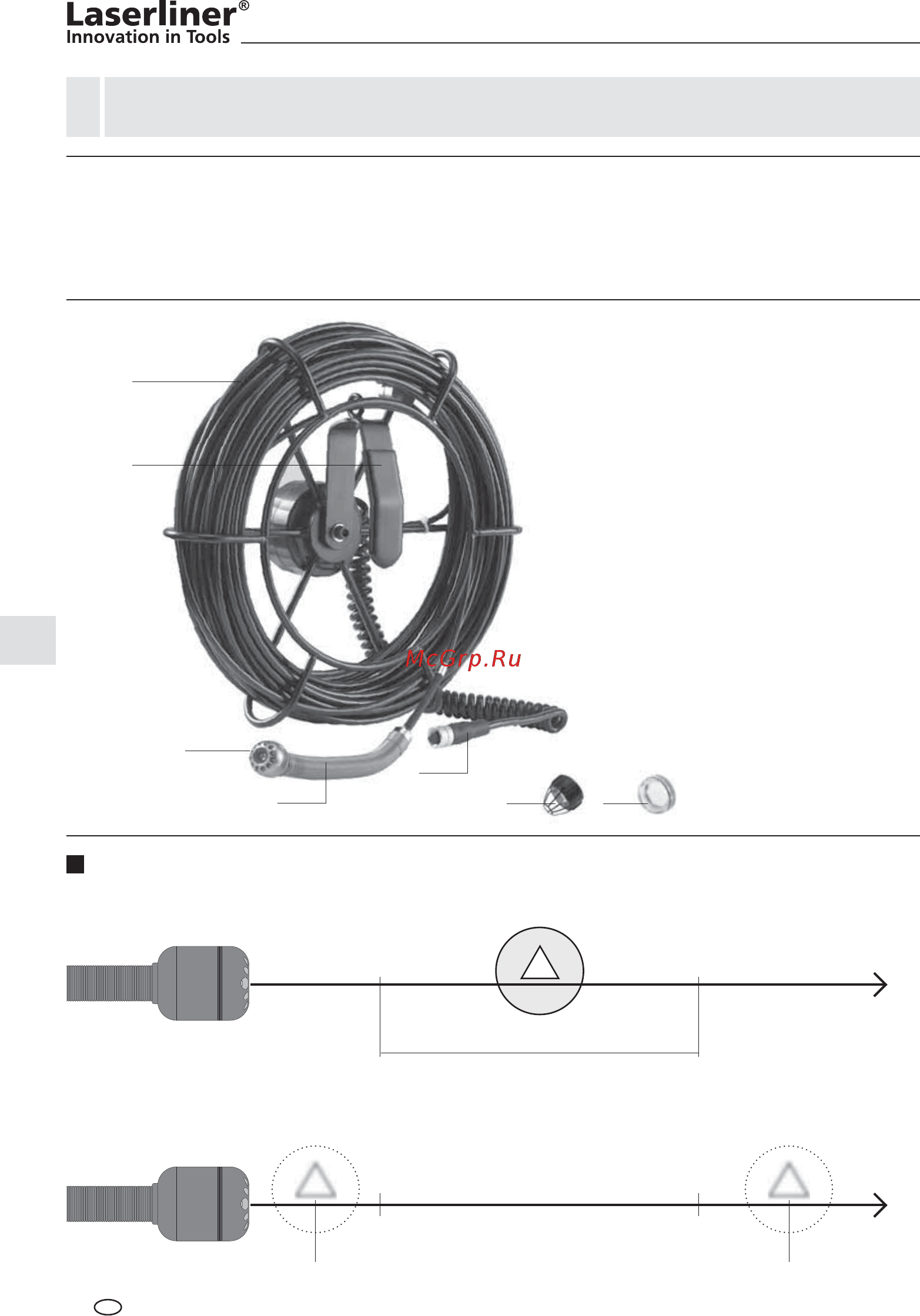

Funktion / användning
PipeControlMobile-Camera är en kameraenhet för anslutning till basenheten VideoControl-master.
Kabelvindan med 20 m kabellängd tillåter inspektioner på långa avstånd. Tillsammans med basenheten
sänds videobilder i färg till LC-displayen för kontroll av svårtillgängliga ställen, till exempel rörledningar,
kanaler, ventilations- eller avgasinstallationer.
Skärpedjupsområde
GlasÖ berförstärkt
skjutkabel, 20 m
Handtag
Kamerahuvud med
12 högeffektslysdioder
Flexibel spiralfjäder
Styrkabel
CameraProtector 25 mm
SafetyLens
Läs igenom hela bruksanvisningen och det medföljande häftet “Garanti och extra anvisningar“.
Följ de anvisningar som finns i dem. Förvara underlagen väl.
!
32
SE
Objekt som ligger långt utanför det fokusområdet kan bli oskarpa.
PipeControlMobile-Camera levererar skarpa bilder inom området 5-60 cm framför kamerahuvudet.
Manual_PipeControl-Mobile_Rev.0513.indd 32 29.05.13 15:50
