Zanussi ZOB 651 [10/12] Размеры монтажного проёма

Содержание

• Глии 1 1
• Гов 651 1
• Безопасность детей 2
• В случае несоблюдения приведённых мер безопасности вред причиненный вследствие таких нарушений не возмещается и 2
• Д указания по безопасности 2
• Инструкции чтобы новый владелец смог узнать о функциях данного бытового прибора и о соответствующих предупреждениях 2
• О защите окружающей среды 2
• Опасно 2
• Очень важно держать данные инструкции вблизи от духовки чтобы к ним можно было при необходимости обращаться если вы 2
• При техническом обслуживании 2
• При установке 2
• При эксплуатации 2
• Русский 2
• Собираетесь продать или передать кому либо эту духовку не забудьте приложить к ней 2
• Требования по недостаткам возникшим в результате таких нарушений не 2
• Удовлетворяются 2
• Детали 9 3
• Для пользователя 3
• Для специалиста по установке 3
• Описание духового шкафа 3
• Описание духового шкафа 3 3
• Первое включение 5 3
• Приготовления 7 3
• Содержание 3
• Таблицы режимов 3
• Техническая помощь и запасные 3
• Технические характеристики 10 3
• Указания по безопасности 2 3
• Установка 10 3
• Уход за духовым шкафом 8 3
• Что делать если 9 3
• Шкафа 6 3
• Эксплуатация 4 3
• Эксплуатация духового 3
• Контрольная лампа духового шкафа 4
• Предохранительный термостат 4
• Регулятор термостата рис 2 4
• Регулятор функций духового шкафа 4
• Сигнальная лампа термостата с 4
• Эксплуатация 4
• А при открывании двери духовки всегда 5
• Аксессуары 5
• Беритесь за центр ручки рис 4 5
• Нормально 5
• Охлаждающий вентилятор 5
• Первое включение 5
• Программирование окончания приготовления 5
• Гриль 6
• Конвекционный нагрев 6
• Осуществляться при закрытой двери духового шкафа 6
• Приготовление всегда должно 6
• Размораживание 6
• Советы и рекомендации по гу выпечке 6
• Советы и рекомендации по приготовлению рыбы и мяса 6
• Советы и рекомендации по у приготовлению в гриле 6
• Традиционное приготовление 6
• Циркуляция горячего воздуха 6
• Эксплуатация духового шкафа 6
• Приготовление с помощью гриля 7
• Примечание 7
• Таблицы режимов приготовления 7
• Традиционная и конвекционная тепловая обработка продуктов 7
• А стойкость к температурам до 300 с б номинальные параметры электропитания 8
• Г тип цоколя е14 8
• Замена лампочки подсветки духовки 8
• Напряжение 230 в частота 50 гц в номинальная мощность 15 вт 8
• Общие замечания по уходу за духовкой 8
• Очистка внутреннего пространства духовки 8
• Уход за дверцей духовки и ее прокладкой 8
• Уход за духовым шкафом 8
• Bl electrolux 9
• Distriparts 9
• Если данный бытовой прибор неправильно работает прежде чем обратиться в сервисный центр выполните пожалуйста следующие проверки если вы обращаетесь в сервисный центр по поводу одной из таких неисправностей или в результате несоблюдения правил эксплуатации то даже в период действия гарантии вам возможно придётся оплатить вызов специалиста 9
• Техническая помощь и запасные детали 9
• Что делать если 9
• Встраивание 10
• Мощность нагревательных элементов 10
• Размеры внутреннего пространства духовки 10
• Размеры монтажного проёма 10
• Технические характеристики 10
• Установка 10
• Клеммная колодка рис 12 11
• Крепление духовки к кухонному шкафу 11
• Ответственности если приведённые меры по обеспечению безопасности не выполняются 11
• Фирма изготовитель не признает за собой 11
• Электрическое подключение 11
• Ec electrolux 12
• The electrolux group the world s no 1 choice 12

Похожие устройства

• Prology Latitude T-700 Инструкция по эксплуатации
• Canon IXUS 300 HS White Инструкция по эксплуатации
• Gefest 1502 Инструкция по эксплуатации
• Jet GH-2660ZH DRO (50000785T) Инструкция по эксплуатации
• Se Electronics SE 4400A Инструкция по эксплуатации
• Zanussi ZOB 360 Инструкция по эксплуатации
• Prology Latitude T-703 Инструкция по эксплуатации
• Canon IXUS 300 HS Silver Инструкция по эксплуатации
• Explay PN-945 Инструкция по эксплуатации
• Jet GH-2680 ZH DRO RFS 50000790T Инструкция по эксплуатации
• Se Electronics SE X1 Инструкция по эксплуатации
• Zanussi ZOB 343 Инструкция по эксплуатации
• Prology Latitude T-704 Инструкция по эксплуатации
• Canon IXUS 1000 HS Brown Инструкция по эксплуатации
• Echo CS-450-15" Инструкция по эксплуатации
• Se Electronics SE X1R Инструкция по эксплуатации
• Zanussi ZHM 773 Инструкция по эксплуатации
• Prology Latitude T-707T Инструкция по эксплуатации
• Canon PowerShot S95 Инструкция по эксплуатации
• Efco МТ 7200 BCP/64S Инструкция по эксплуатации

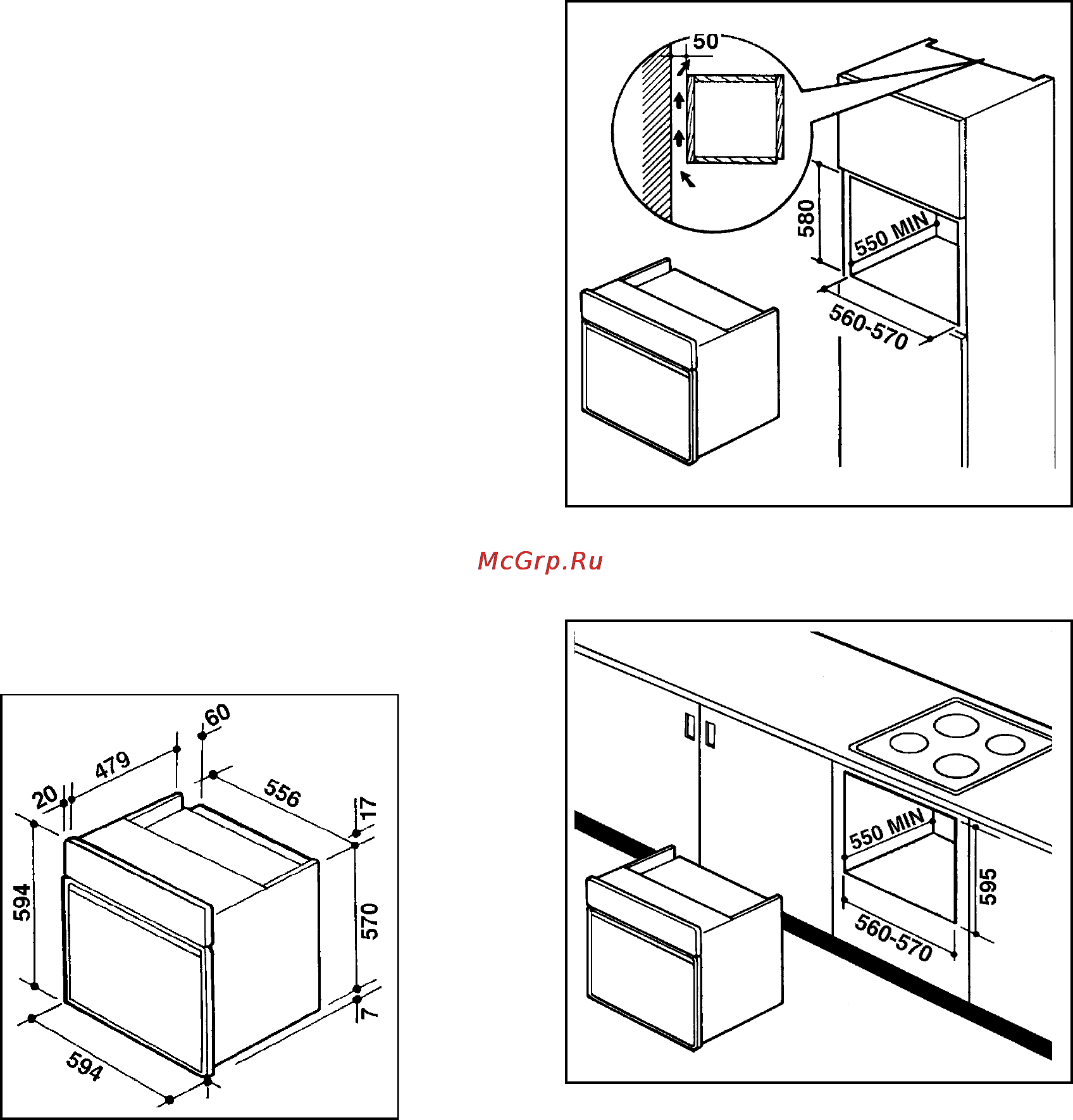

Технические характеристики Размеры монтажного проёма Высота Ширина Глубина 580 591 мм 560 мм 550 мм Нижний нагревательный элемент 1000 Вт Верхний нагревательный элемент 800 Вт Традиционный нагрев сверху снизу 1800 Вт Нагревательный элемент гриля 1750 Вт Размеры внутреннего пространства духовки Высота Ширина Глубина Объем Мощность нагревательных элементов 325 мм 440 мм 390 мм 55 л Лампа подсветки духовки 15 Вт Конвекционный вентилятор 30 Вт Охлаждающий вентилятор 25 Вт Номинальное напряжение частота 50 Гц 230 В Мощность подключения 230 В 50 Гц 1870 Вт Установка Нижеследующие инструкции предназначены для квалифицированного техника в помощь при установке в соответствии с действующими правилами Встраивание и электрическое подключение прибора должен производить квалифицированный специалист Встраивание Важно чтобы размеры и материал шкафа в который будет встраиваться духовка были правильными и выдерживали повышение температуры Правильная установка должна обеспечивать надлежащую защиту от контакта с электрическими частями Все узлы и детали предназначенные для обеспечения защиты должны быть установлены так чтобы их нельзя было демонтировать не пользуясь никакими инструментами Мы не рекомендуем устанавливать духовку рядом с холодильниками или морозильными камерами так как тепло может повлиять на эксплуатационные характеристики этих устройств Рис 8 Размеры духового шкафа 10 Рис 9 Размеры проёма для встраивания в высокий шкаф Рис 10 Размеры проёма для встраивания под столешницу
