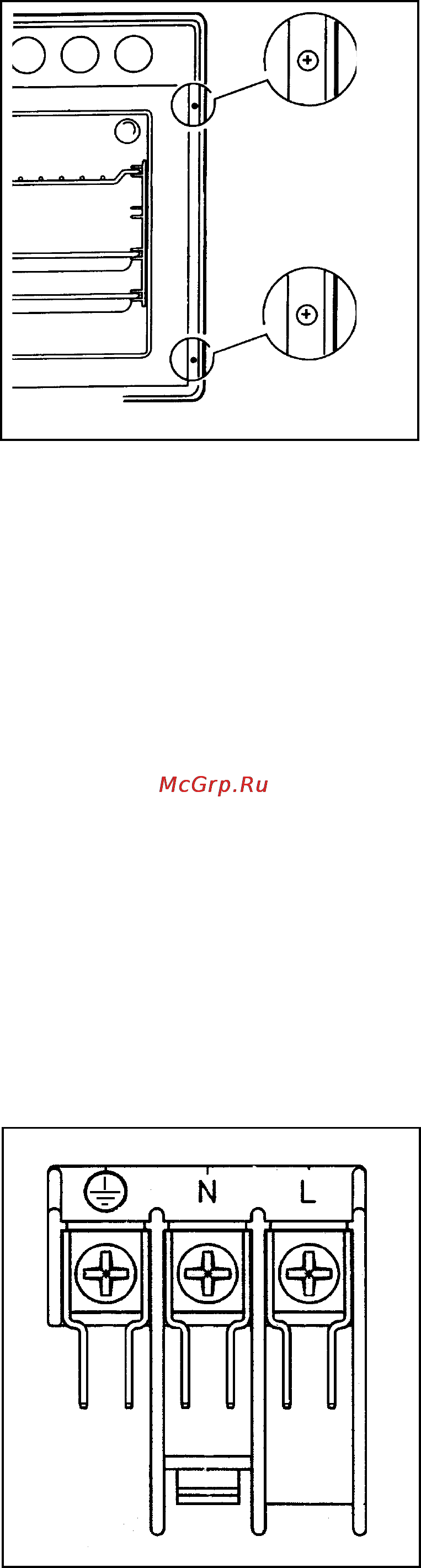

Крепление духовки к кухонному шкафу Вставьте духовку в монтажный проём Откройте дверцу духовки и прикрепите духовку к кухонному шкафу четырьмя шурупами которые устанавливаются в отверстия имеющиеся в раме духовки рис 11 Если над духовкой устанавливается электрическая варочная панель электрическое соединение варочной панели и духовки должны выполняться раздельно по причинам безопасности а также для того чтобы при необходимости можно было без труда вынимать духовку из шкафа Электрическое подключение Перед тем как подсоединять духовку 1 Проверьте сможет ли предохранитель сети и разводка выдержать эту нагрузку 2 Проверьте надлежащим ли образом заземлен источник электроэнергии в соответствии с действующими правилами 3 Проверьте легко ли будет добраться до розетки или двухполюсного переключателя которые используются для электрического подключения когда духовка будет встроена в мебель Данная модель поставляется без соединительного кабеля Типы подходящих кабелей питания Н07 ИМЕ Н05 КМ Е Н05 РР Е Н05 М Е Н05У2У2 Е Т90 Н05 ВВ Е сечение 3x1 5 мм2 Кабель должен быть оснащен соответствующим разъемом и способен выдержать нагрузку указанную на табличке с техническими данными Вилку кабеля розетку следует вставить в надлежащую При постоянном подсоединении духовки непосредственно к электрической системе необходимо установить между духовкой и источником электроэнергии двухполюсный переключатель с минимальным зазором между контактами 3 мм такого типа который подходит для требуемой нагрузки в соответствии с современными правилами Этот двухполюсный переключатель не должен разрывать провод заземления Соединительный кабель следует размещать таким образом чтобы ни один его участок не мог нагреться больше чем на 50 С по отношению к окружающей среде После того как соединение выполнено проверьте все нагревательные элементы в течение примерно 3 минут Клеммная колодка Рис 12 Прибор имеет легко доступную клеммную колодку которая предназначена для работы на однофазном напряжении питания номинальное напряжение 230 В Фирма изготовитель не признает за собой Рис ответственности если приведённые меры по обеспечению безопасности не выполняются 12 11
