Warmstad WSS 213 м/3300 Вт UT-00004473 [3/24] Назначение
![Warmstad WSS 213 м/3300 Вт UT-00004473 [3/24] Назначение](/views2/1879173/page3/bg3.png)
3
* Дополнительно подбирается терморегулятор
и теплоизоляция (не входят в комплект поставки).
Монтажная
трубка
с заглушкой
Руководство
по эксплуатации
совмещенное
с паспортом
1. НАЗНАЧЕНИЕ
Электрический теплый пол «Warmstad» WSS применяется:
• для обеспечения комфортной температуры поверхности пола;
• для основного обогрева помещений (в качестве единственного источ-
ника тепла или дополнительного отопления).

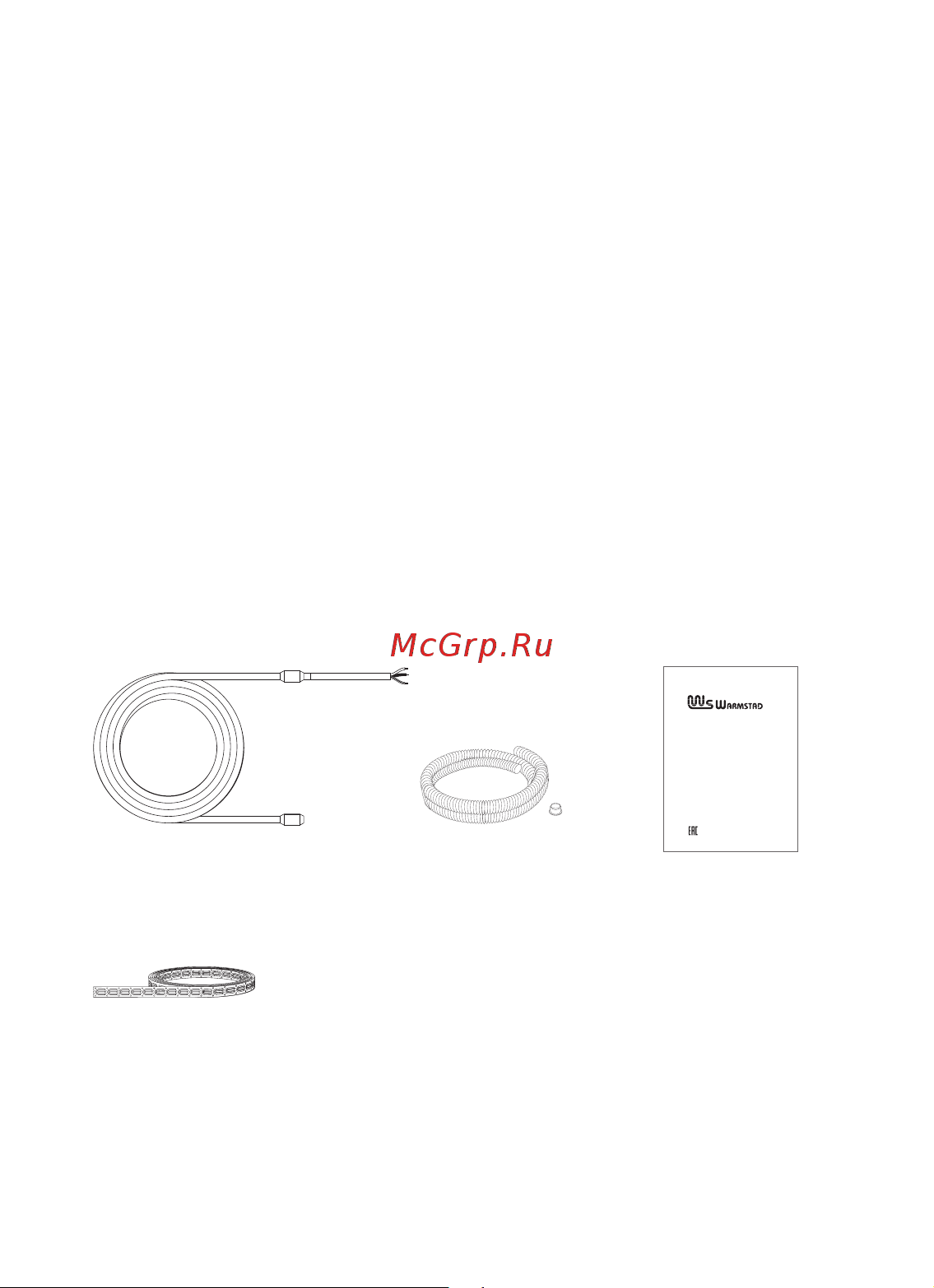

2. КОМПЛЕКТ ПОСТАВКИ*
Состав комплекта теплого пола на основе кабелей нагревательных WSS:
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Благодарим Вас за приобретение теплых полов «Warmstad» на основе ка-
белей нагревательных WSS!
Кабель нагревательный WSS
Монтажная лента
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
И ЭКСПЛУАТАЦИИ
ТЕПЛЫЙ ПОЛ
НА ОСНОВЕ КАБЕЛЕЙ
НАГРЕВАТЕЛЬНЫХ
«Warmstad» WSS
КПР.00064.01ИУЭ
Содержание
- Warmstad wss 1
- Внимание 2
- Монтаж кабеля нагревательного и подключение терморегулятора должен производить квалифицированный специалист 2
- Мы рекомендуем воспользоваться услугами наших сервисных центров контакты на сайте www teploluxe ru 2
- Перед началом монтажа внимательно ознакомьтесь с инструкцией соблюдение правил монтажа гарантирует безотказную и эффективную работу системы обогрева в течение всего срока службы 2
- Содержание 2
- Благодарим вас за приобретение теплых полов warmstad на основе ка белей нагревательных wss 3
- Для обеспечения комфортной температуры поверхности пола 3
- Для основного обогрева помещений в качестве единственного источ ника тепла или дополнительного отопления 3
- Комплект поставки 3
- Назначение 3
- Состав комплекта теплого пола на основе кабелей нагревательных wss 3
- Уважаемый покупатель 3
- Электрический теплый пол warmstad wss применяется 3
- Важно 4
- Кабель нагревательный 4
- Кабель нагревательный является нагревательным элементом системы обогрева теплый пол кабель нагревательный состоит из тепловыделя ющего элемента на основе двухжильного экранированного нагреватель ного кабеля оснащенного с одной стороны концевой муфтой и с другой стороны соединительной муфтой и установочным проводом 4
- Не используйте один кабель нагревательный для обогрева двух помещени 4
- Система теплый пол предназначенная для основного обогрева должна занимать не менее 70 от общей площади помещения высота потолков должна быть не более 4 м 4
- Технические характеристики кабелей приведены в п 8 таблица 2 4
- Для подвалов гаражей и других помещений в которых пол непосред ственно соприкасается с грунтом мы советуем использовать жесткие пенопластовые или минераловатные плиты толщиной 30 мм и более 7
- Для этого суммируйте мощности всех приборов которые могут быть под ключены к сети параметры стандартных электропроводок согласно пуэ правила устройства электроустановок приведены в таблице 1 7
- Перед монтажом 7
- Проверьте позволяют ли возможности электропроводки осуще ствить под ключение системы теплый пол 7
- Следует использовать теплоизоляцию во всех случаях если пол распо ложен близко к грунту или в цокольном этаже 7
- Таблица 1 7
- Толщиной 3 10 мм мы рекомендуем использовать фольгированную теплоизоляцию защищенную полимерным слоем для увеличения срока службы теплых полов 7
- D начертите схему раскладки нагревательного кабеля п 12 отметьте место установки терморегулятора датчика температуры пола соеди нительной и концевой муфт установочный провод кабеля нагрева тельного должен быть подведен к терморегулятору соединительная и концевая муфты кабеля нагревательного должны находиться в полу кабель нагревательный должен располагаться на расстоянии не ме нее 10 см от других нагревательных приборов 9
- Важно 9
- Кабель нагревательный должен подключаться через устройство за щитного отключения узо номинальный ток срабатывания которого не превышает 30 ма 9
- Пример 9
- В случае применения теплых полов на основе кабелей нагреватель ных в холодных помещениях таких как помещения на первом этаже схема укладки кабеля нагревательного будет следующей 15
- Запрещается подвергать каким либо механическим воздействиям поверхность пола под которой установлены нагревательные кабели 18
- Нагревательных кабелей 18
- При нарушении какого либо из перечисленных требований изгото витель снимает с себя гарантийные обязательства 18
- Таблица 2 18
- Технические характеристик 18
- Рекомендации по выбору нагревательных кабелей 19
- Таблица 3 19
- Условные обозначения 20
- __________________ 22
- Гарантийная служба 141008 россия московская область г мытищи проектируемый пр д 5274 стр 7 тел факс 7 495 728 80 80 garant sst ru адреса и телефоны сервисных центров в других регионах уточняйте на сайте www teploluxe ru 22
- Гарантийный сертификат 22
- Дата _____________ 20 ____ г 22
- Дата продажи _____________ 20 ____ г продавец 22
- Кабель нагревательный _________________________________________ 22
- Кабель нагревательный wss используется для комфортного основного обогрева ________________________ 22
- Общей площадью _____________ кв м 22
- План помещения прилагается 22
- Покупатель _________________________ 22
- Предполагаемая площадь установки _______________ кв м 22
- Установку кабеля произвел ___________________ 22
- Сведения о сертификации 23
- Свидетельство о приемке 23
