9
ВАЖНО!
Кабель нагревательный должен подключаться через Устройство За-
щитного Отключения (УЗО), номинальный ток срабатывания которого
непревышает 30 мА.
ПРИМЕР:

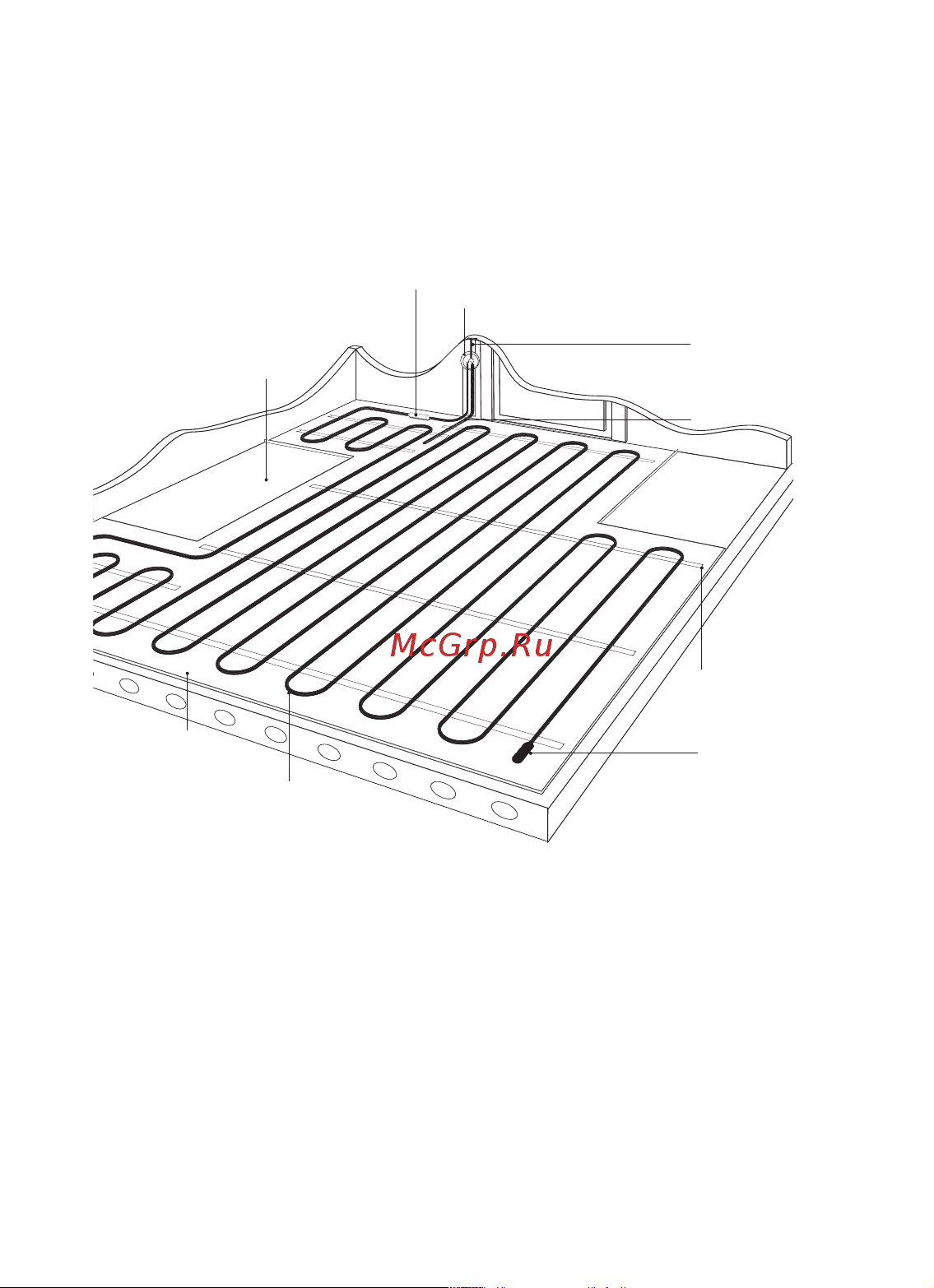

d. Начертите схему раскладки нагревательного кабеля (п. 12), отметьте
место установки терморегулятора, датчика температуры пола, соеди-
нительной и концевой муфт. Установочный провод кабеля нагрева-
тельного должен быть подведен к терморегулятору. Соединительная
и концевая муфты кабеля нагревательного должны находиться в полу.
Кабель нагревательный должен располагаться на расстоянии не ме-
нее 10 см от других нагревательных приборов.
Место установки
терморегулятора
Соединительная
муфта
Расположение мебели,
прилегающей к полу
Кабель нагревательный
Теплоизоляция
Концевая
муфта
Монтажная
лента
Трубка
с датчиком
Сеть 220 В
