15

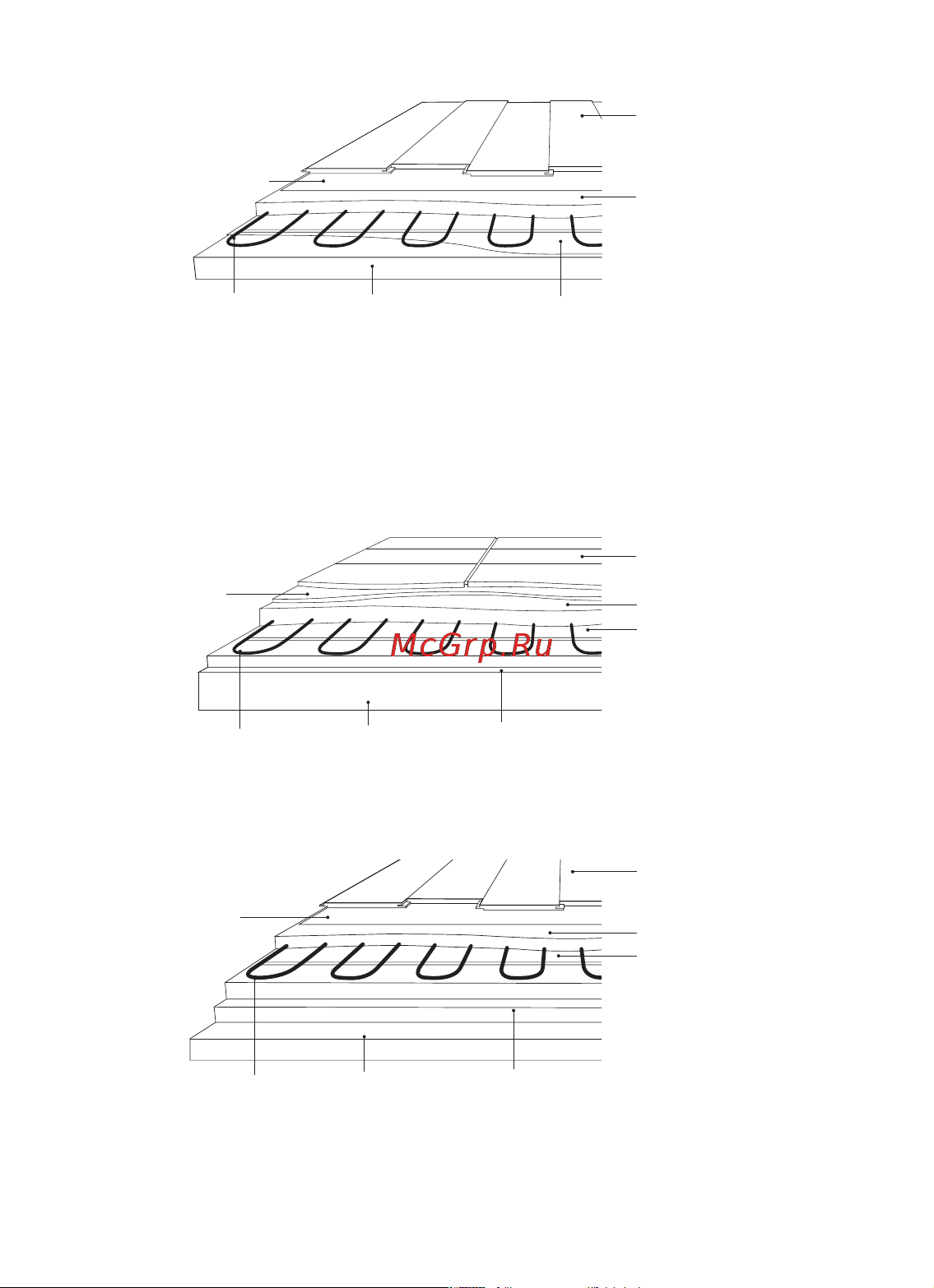

4.14. В случае применения теплых полов на основе кабелей нагреватель-
ных в «холодных помещениях», таких как помещения на первом этаже,
схема укладки кабеля нагревательного будет следующей:
Декоративное
напольное
покрытие
Декоративное
напольное
покрытие
Подложка
Цементно-
песчаная стяжка
не менее 3 см
Кабель нагревательный ТеплоизоляцияОснование
Схема укладки под ламинат, линолеум или ковролин
Цементно-пес-
чаная стяжка
не менее 3 см
Кабель нагревательный ТеплоизоляцияОснование
Плиточный
клей 5–8 мм
Схема укладки под керамическую плитку в холодных помещениях
Декоративное
напольное по-
крытие
Подложка
Цементно-пес-
чаная стяжка
не менее 3 см
Кабель нагревательный ТеплоизоляцияОснование
Схема укладки под ламинат, линолеум или ковролин в холодных помещениях
