14
d. Убедитесь, что кабель нагревается (в течение 1–2 минут).
e. Выключите терморегулятор.
f. Отключите напряжение.
4.11. Уложите цементно-песчаную стяжку.
Для приготовления раствора следуйте инструкции, прилагаемой к смеси.
Толщина цементно-песчаной стяжки, укладываемой поверх кабеля на-
гревательного, должна составлять: для комфортного обогрева 3–5 см;
для основного обогрева – не менее 5 см. Для укрепления стяжки реко-
мендуется использовать полимерные армирующие сетки. Стяжка не долж-
на иметь трещин.

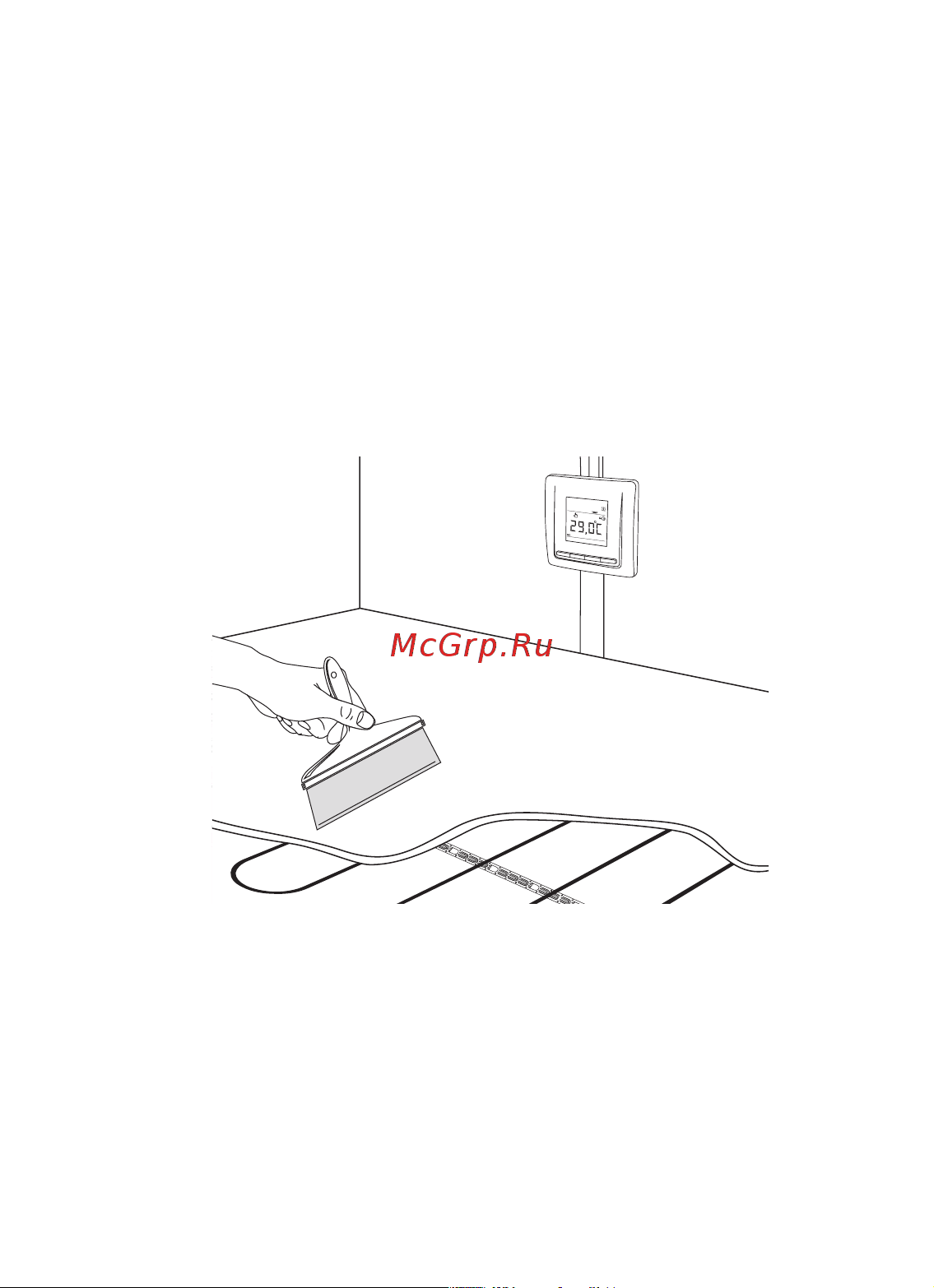

4.12. Уложите декоративное покрытие.
4.13. В случае использования в качестве декоративного напольного по-
крытия ламината, линолеума или ковролина схема укладки нагреватель-
ного кабеля будет следующей:
