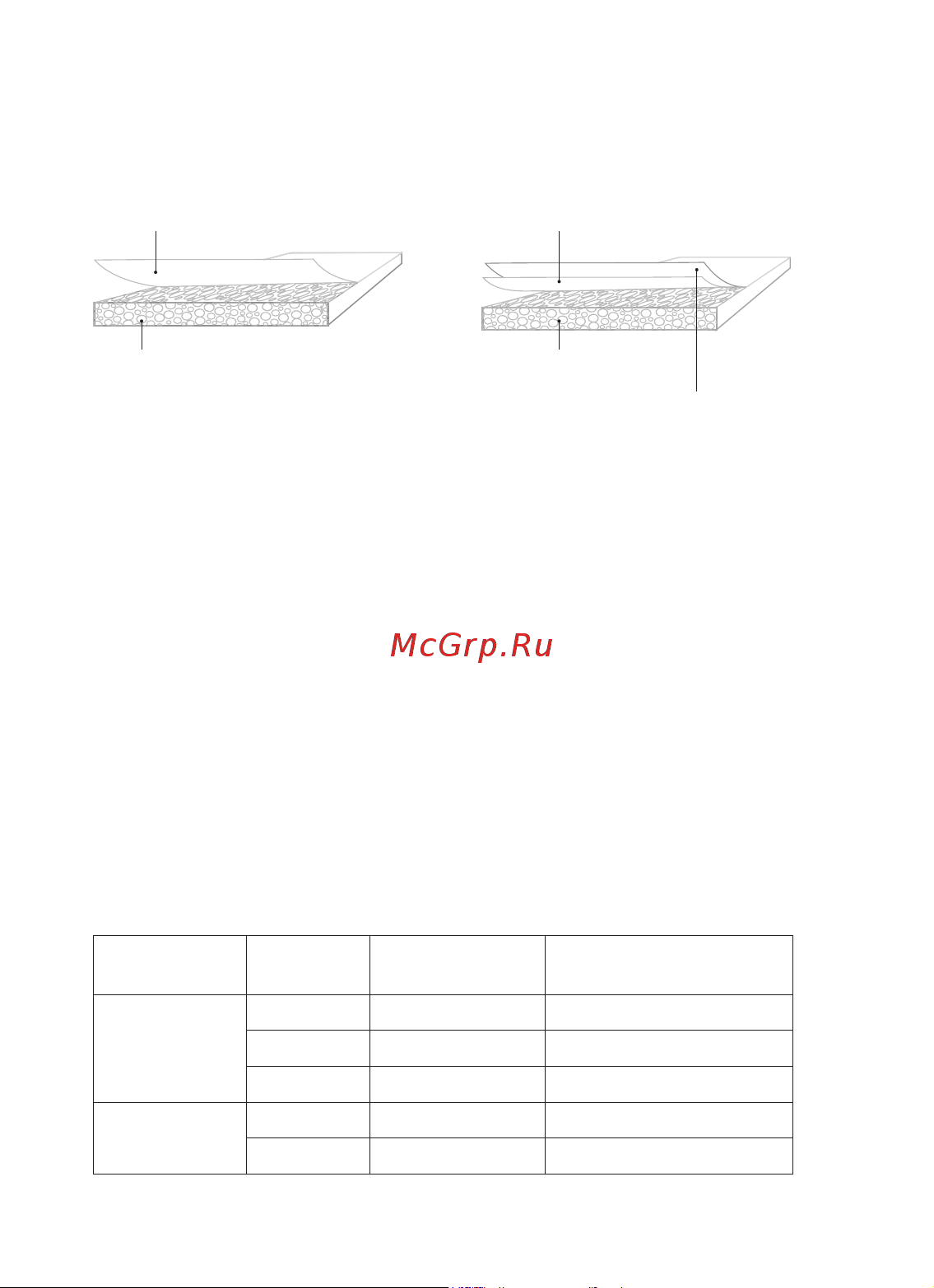

Warmstad WSS 213 м/3300 Вт UT-00004473 [7/24] Перед монтажом
![Warmstad 2208347 [7/24] Перед монтажом](/views2/1879173/page7/bg7.png)
7
Следует использовать теплоизоляцию во всех случаях, если пол распо-
ложен близко к грунту или в цокольном этаже.
Для подвалов, гаражей и других помещений, в которых пол непосред-
ственно соприкасается с грунтом, мы советуем использовать жесткие
пенопластовые или минераловатные плиты толщиной 30 мм и более.
3. ПЕРЕД МОНТАЖОМ
3.1. Проверьте, позволяют ли возможности электропроводки осуще-
ствить под ключение системы «теплый пол».
Для этого суммируйте мощности всех приборов, которые могут быть под-
ключены к сети. Параметры стандартных электропроводок согласно ПУЭ
(Правила Устройства Электроустановок) приведены в таблице 1.
Таблица 1.
Материал
провод ников
Сечение,
мм
2
Ток нагрузки
(max), А
Суммарная мощность
нагрузки (max), кВт
Медь
2 × 1,0 16 3,5
2 × 1,5 19 4,1
2 × 2,5 27 5,9
Алюминий
2 × 2,5 20 4,4
2 × 4,0 28 6,1
Алюминиевая фольга Алюминиевая фольга
Лавсановая пленка
Пенополиэтилен Пенополиэтилен
толщиной 3–10 мм. Мы рекомендуем использовать фольгированную
теплоизоляцию, защищенную полимерным слоем для увеличения срока
службы теплых полов.
