ВАЖНО!
Подробные схемы подключения нагревательных кабелей к сети (220 В)
приведены в инструкциях по установке терморегуляторов.

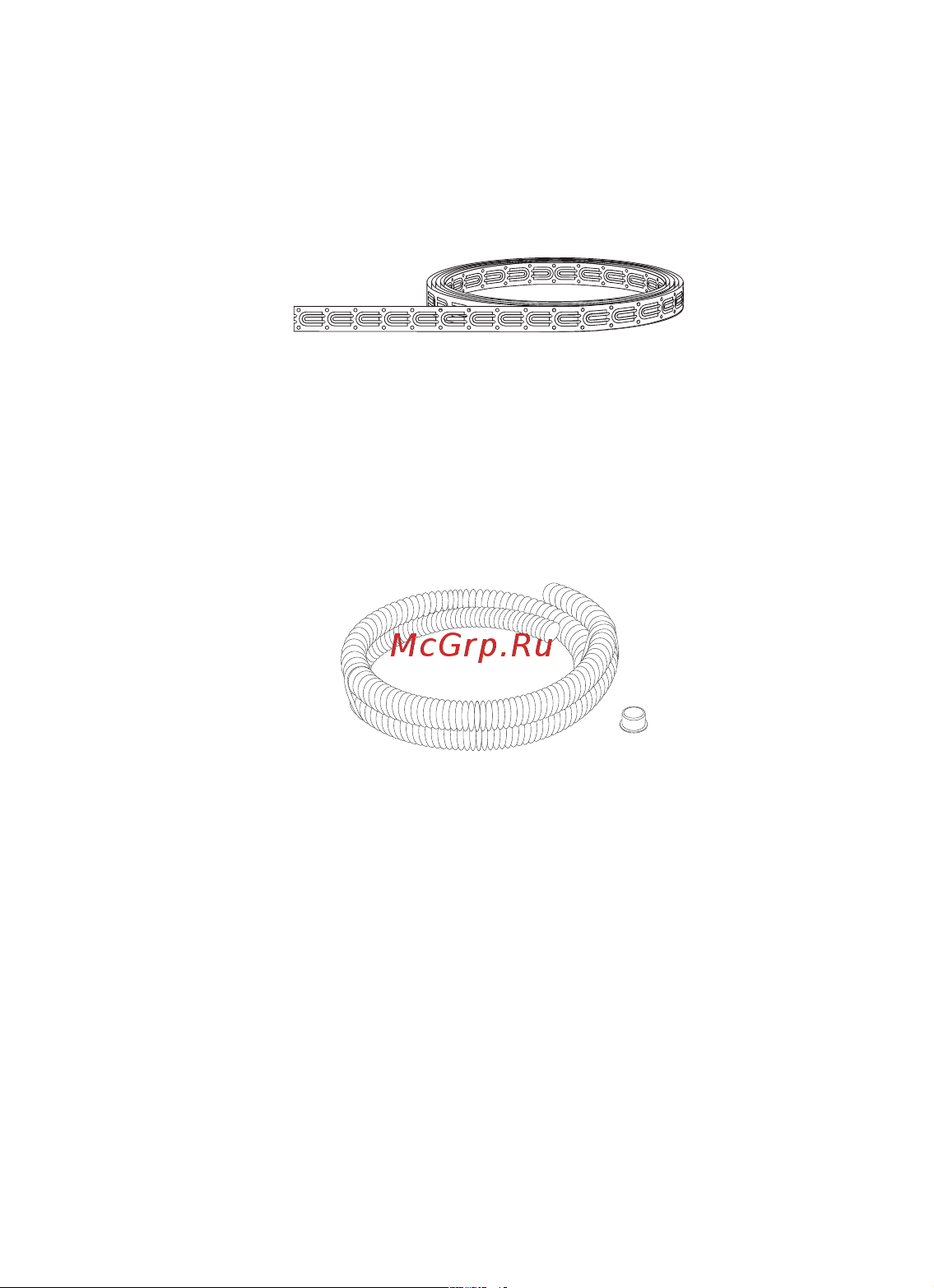

2.2. Монтажная лента
Лента служит для крепления кабеля нагревательного к полу.
2.3. Монтажная трубка
Гофрированная пластмассовая трубка d=16 мм и концевая заглушка
предназначены для установки датчика температуры пола и выполняют
для него защитную функцию.
2.4. Теплоизоляция
Для увеличения теплоотдачи кабелей нагревательных и снижения тепло-
потерь, рекомендуем использовать теплоизоляцию. Тип и толщина тепло-
изоляции зависят от параметров помещения и выбранного варианта
обогрева (см. п. 1). Теплоизоляционный материал должен об ладать низ-
кой теплопроводностью, не более 0,05 Вт/м·°С.
Если теплый пол «Warmstad» WSS используется как основная система ото-
пления, мы рекомендуем использовать твердые сорта пенополистирола
(ППС) толщиной от 30 мм, покрытые слоем алюминиевой фольги толщиной
от 0,3 мм с полимерным защитным слоем.
Для комфортной системы отопления допустимо использовать тепло-
изоляцию на основе вспененных материалов (например, фольгопена),
