5
Кабели должны соответствовать требованиям технического регламен-
та Таможенного союза «О безопасности низковольтного оборудования»
ТР ТС 004/2011 и «Об ограничении применения опасных веществ в изделиях
электротехники и радиоэлектроники» ТР ЕАЭС 037/2016.
Перед тем, как начать установку, еще раз убедитесь, что марка нагреватель-
ного кабеля и обогреваемая площадь соответствуют необходимиому типу
обогрева. Удельная мощность обогрева должна составлять 150 Вт/м
2
для
комфортного обогрева пола, и 180 Вт/м
2
– для основного обогрева поме-
щения.
Для производства кабелей «Warmstad» WSS используются двухжильный
нагревательный кабель.
При подключении кабелей обратите внимание на цвета изоляции жил
установочных проводов, где желто-зеленый провод – заземление, бе-
лый, синий – фаза и нуль.
Для терморегуляторов ГК «ССТ» датчик температуры подключается
к клеммам 1 и 2; напряжение питания (переменное 220 В) подается на
клеммы 5 и 6, причем фаза (определяемая индикатором) – на клемму 6,
а нуль – на клемму 5; выводы кабеля нагревательного подключаются
к терморегуляторам следующим образом:
• Жила в изоляции белого цвета подключается к клемме 3 коричневого
цвета.
• Жила в изоляции синего цвета подключается к клемме 4.
• Вывод экрана (жила в изоляции желто-зеленого цвета) необходимо
подключить к заземляющему контуру.
датчик
температуры
Двухжильный нагревательный кабель
нуль фаза
220 В
внешний
клеммный
контакт
проводник
зазем
ления
сети

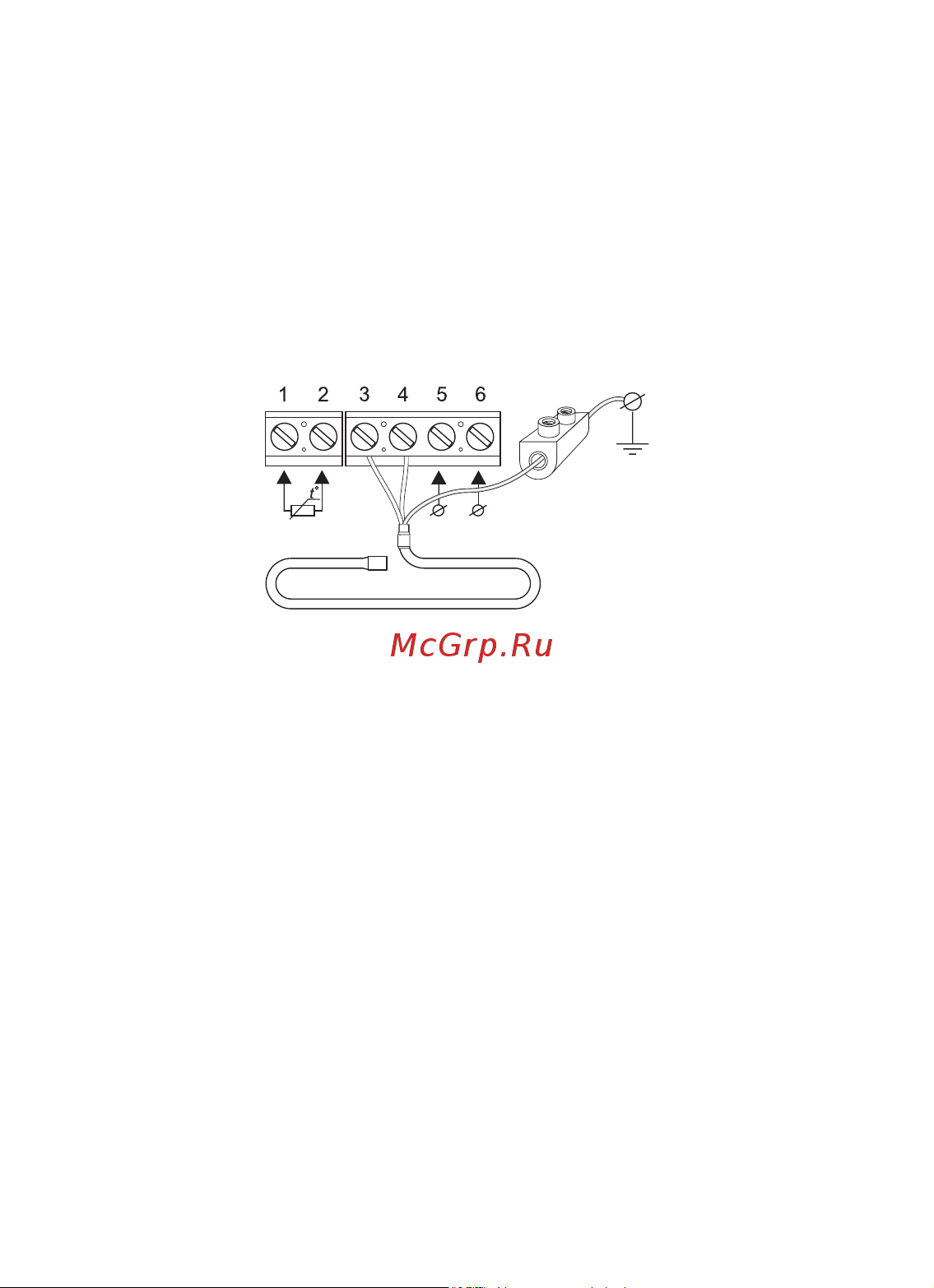

Схема подключения к 3-х проводной электрической сети
