13
полагаться на равном расстоянии между витками нагревательного
кабеля. Радиус изгиба трубки (у стены) должен быть не менее 5 см.
Расстояние от стены – около 50 см.
e. Убедитесь, что датчик свободно перемещается внутри трубки. Для
этого вытяните установочный провод датчика на 5–10 см и вставьте
обратно.
4.8. Установите терморегулятор согласно инструкции.
ВАЖНО!
Все работы по установке и подключению нагревательного кабеля про-
водите при отключенном напряжении.
4.9. Измерьте сопротивление кабеля и датчика, сверьте с данными в ин-
струкциях (паспортах) и зафиксируйте в п. 12.
4.10. Проверьте работоспособность системы «теплый пол».
a. Проверьте электрические соединения: подключение к терморегуля-
тору установочных проводов нагревательных кабелей, датчика, про-
водов питания согласно паспорту на терморегулятор.
b. Включите напряжение.

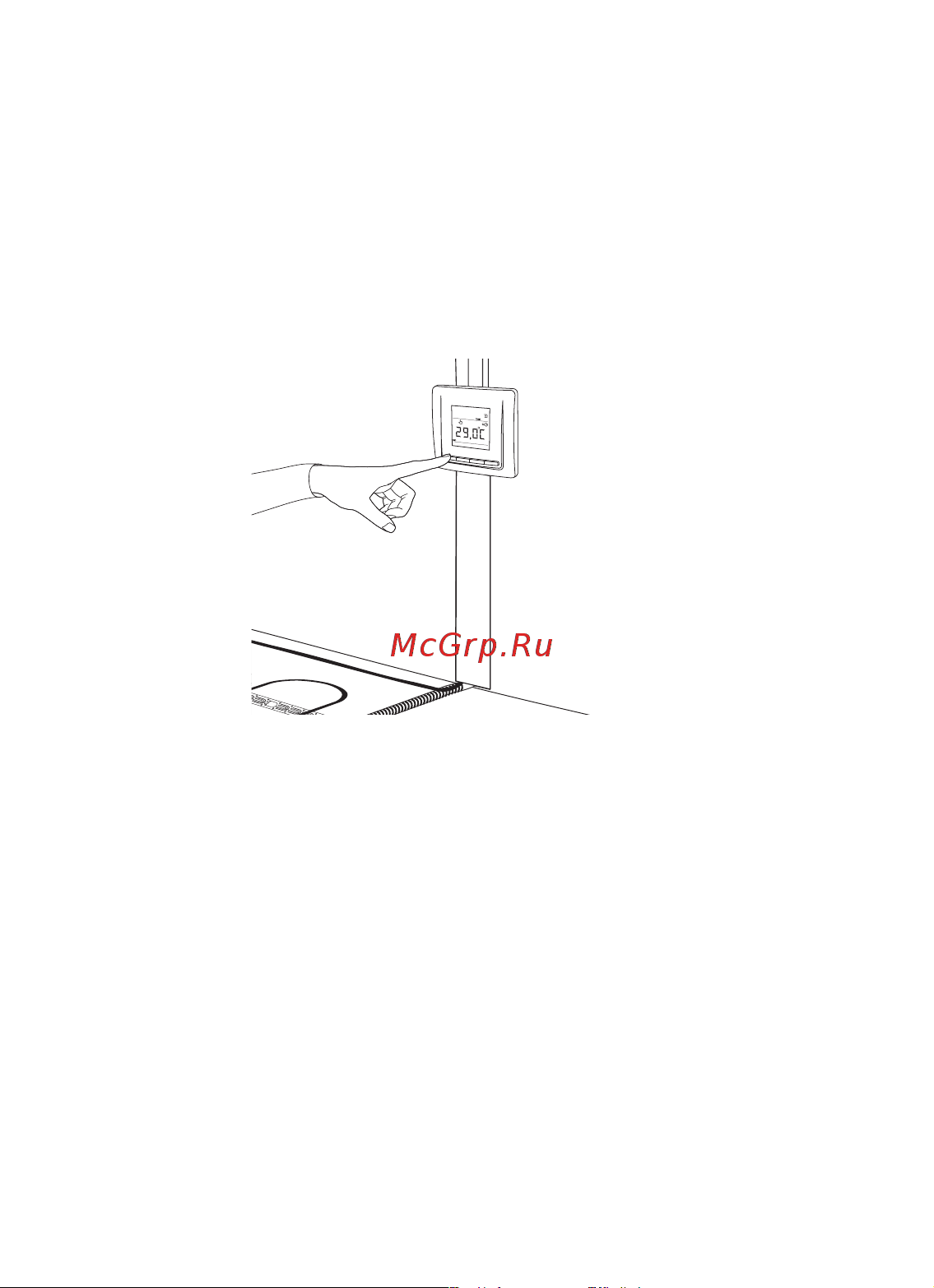

c. Включите терморегулятор согласно инструкции.
