12
лучшего сцепления стяжки с основанием. Вырезы должны располагаться
в шахматном порядке между витками кабеля нагревательного. При при-
менении наливного пола вырезы в теплоизоляции не нужны.

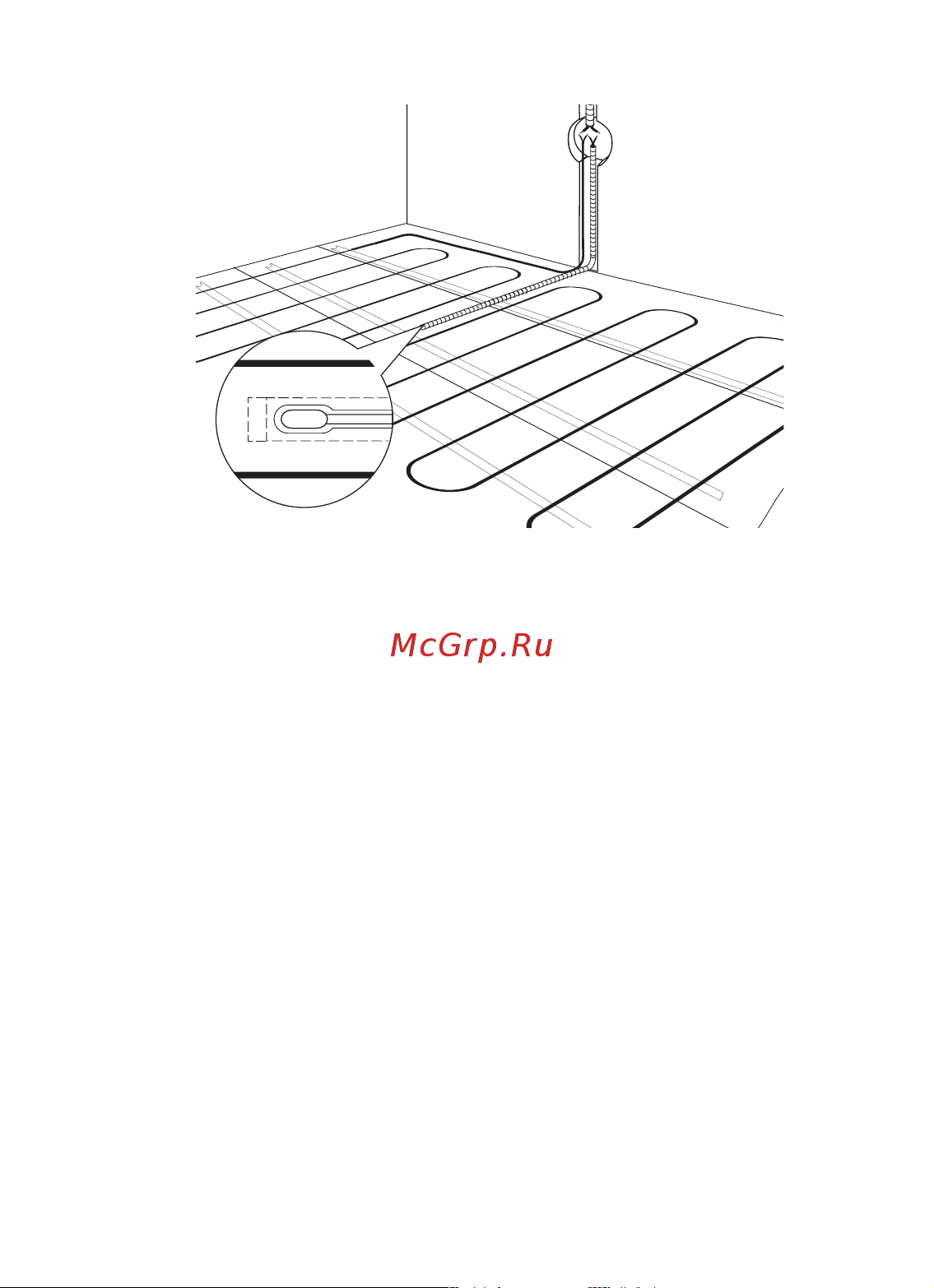

4.7. Установите датчик температуры:
a. Поместите датчик в монтажную трубку таким образом, чтобы он рас-
полагался вблизи конца трубки.
b. Конец трубки плотно закройте заглушкой.
c. Расположите монтажную трубку с датчиком внутри по месту согласно
Вашему плану (п. 13).
Открытый конец трубки с установочными проводами должен заканчи-
ваться у терморегулятора или распаечной коробки.
Распаечная коробка используется в случае подключения к одному
терморегулятору нескольких кабелей нагревательных.
ВАЖНО!
При возникновении вопросов по установке системы «теплый пол» обра-
щайтесь в ближайший сервисный центр или по телефону горячей линии.
d. Закрепите трубку на полу монтажной лентой и небольшим количе-
ством це мент но-песчаного раствора (стяжки). Датчик должен рас-
