ВАЖНО!
При возникновении вопросов по установке системы «теплый пол» обра-
щайтесь в ближайший сервисный центр или по телефону горячей линии.
3.5. Подготовьте инструменты и материалы, необходимые для монтажа.
4. МОНТАЖ
4.1. Подготовьте в стене место для установки терморегулятора.
4.2. Проштробите в стене канавки для электропроводки, установочных
проводов нагревательного кабеля и монтажной трубки.
4.3. Уложите теплоизоляцию.
4.4. Закрепите монтажную ленту.

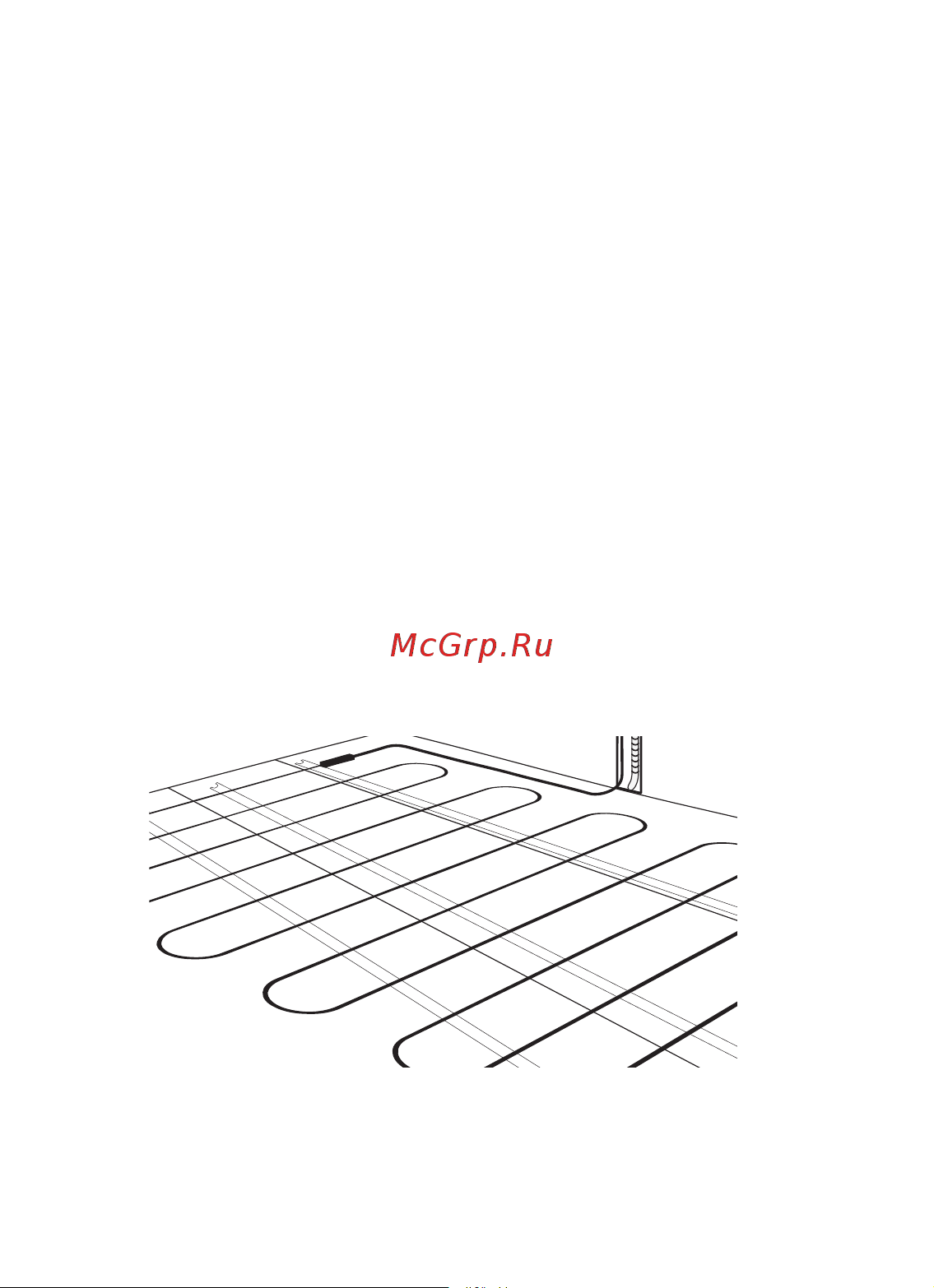

4.5. Уложите кабель нагревательный с постоянным ша гом, фиксируя ка-
бель зажимами монтажной ленты.
4.6. Если Вы используете цементно-пес чаную смесь после раскладки
кабеля нагревательного на теплоизоляции, сделайте в ней вырезы раз-
мером 5–8×15–20 см (в зависимости от шага укладки) для обеспечения
ного кабеля. При нанесении и отвердении плиточного клея температура
основания и окружающего воздуха должна быть от +5 °С до +25 °С. В по-
мещении, где будут производиться работы, не должно быть сквозняков.
После высыхания укрывающего слоя произведите его грунтовку.
