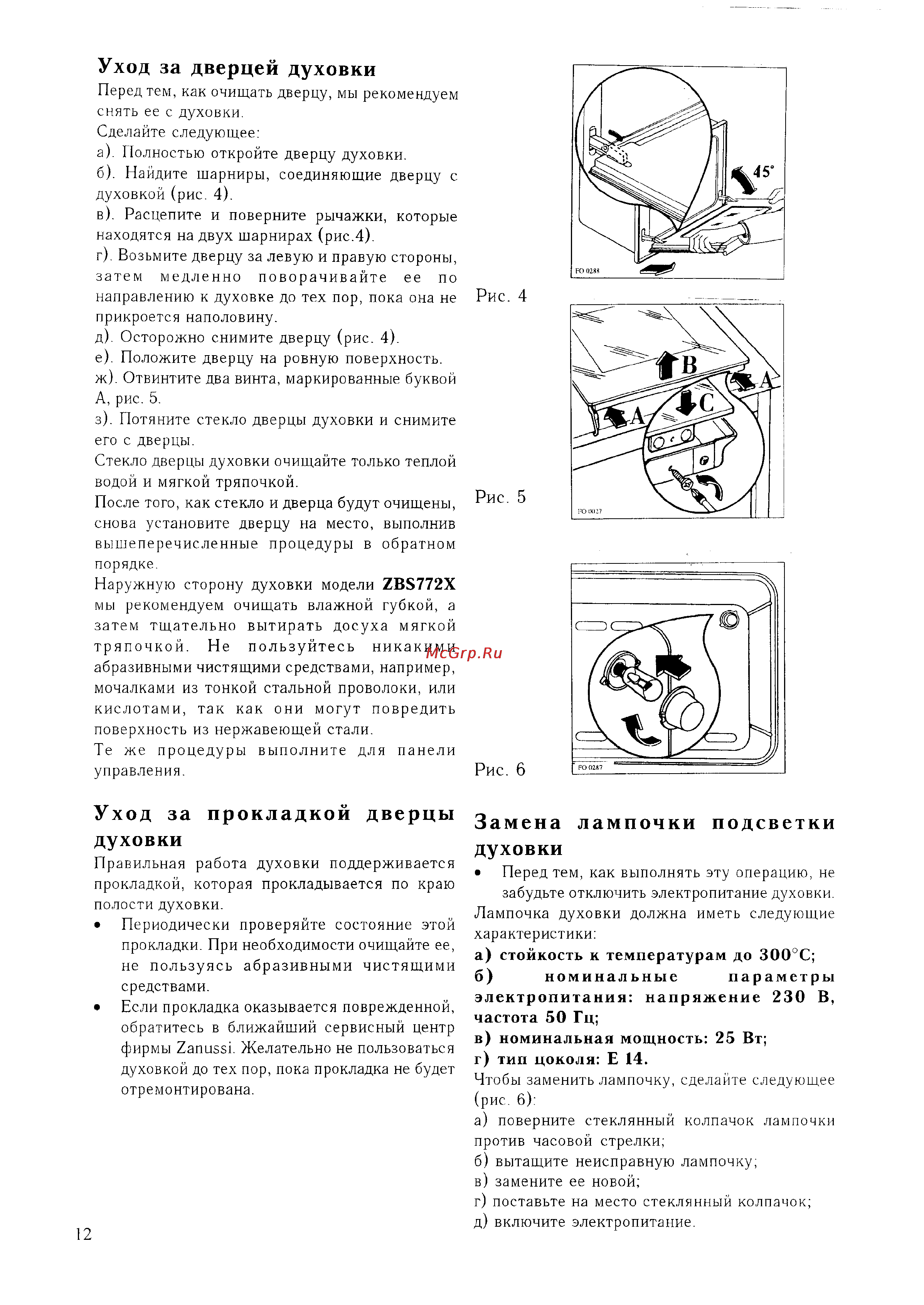

Уход за дверцей духовки Перед тем как очищать дверцу мы рекомендуем снять ее с духовки Сделайте следующее а Полностью откройте дверцу духовки б Найдите шарниры соединяющие дверцу с духовкой рис 4 в Расцепите и поверните рычажки которые находятся на двух шарнирах рис 4 г Возьмите дверцу за левую и правую стороны затем медленно поворачивайте ее по направлению к духовке до тех пор пока она не Рис 4 прикроется наполовину д Осторожно снимите дверцу рис 4 е Положите дверцу на ровную поверхность ж Отвинтите два винта маркированные буквой А рис 5 з Потяните стекло дверцы духовки и снимите его с дверцы Стекло дверцы духовки очищайте только теплой водой и мягкой тряпочкой После того как стекло и дверца будут очищены Рис 5 снова установите дверцу на место выполнив вышеперечисленные процедуры в обратном порядке Наружную сторону духовки модели 7В8772Х мы рекомендуем очищать влажной губкой а затем тщательно вытирать досуха мягкой тряпочкой Не пользуйтесь никакими абразивными чистящими средствами например мочалками из тонкой стальной проволоки или кислотами так как они могут повредить поверхность из нержавеющей стали Те же процедуры выполните для панели управления Рис 6 Уход за духовки прокладкой дверцы Замена духовки Правильная работа духовки поддерживается прокладкой которая прокладывается по краю полости духовки Периодически проверяйте состояние этой прокладки При необходимости очищайте ее не пользуясь абразивными чистящими средствами Если прокладка оказывается поврежденной обратитесь в ближайший сервисный центр фирмы Zanussi Желательно не пользоваться духовкой до тех пор пока прокладка не будет отремонтирована 12 лампочки подсветки Перед тем как выполнять эту операцию не забудьте отключить электропитание духовки Лампочка духовки должна иметь следующие характеристики а стойкость к температурам до 300 С б номинальные параметры электропитания напряжение 230 В частота 50 Гц в номинальная мощность 25 Вт г тип цоколя Е 14 Чтобы заменить лампочку сделайте следующее рис 6 а поверните стеклянный колпачок лампочки против часовой стрелки б вытащите неисправную лампочку в замените ее новой г поставьте на место стеклянный колпачок д включите электропитание
