![Zanussi ZBS 772 X [17/17] Клеммная колодка рис 15](/img/pdf.png)

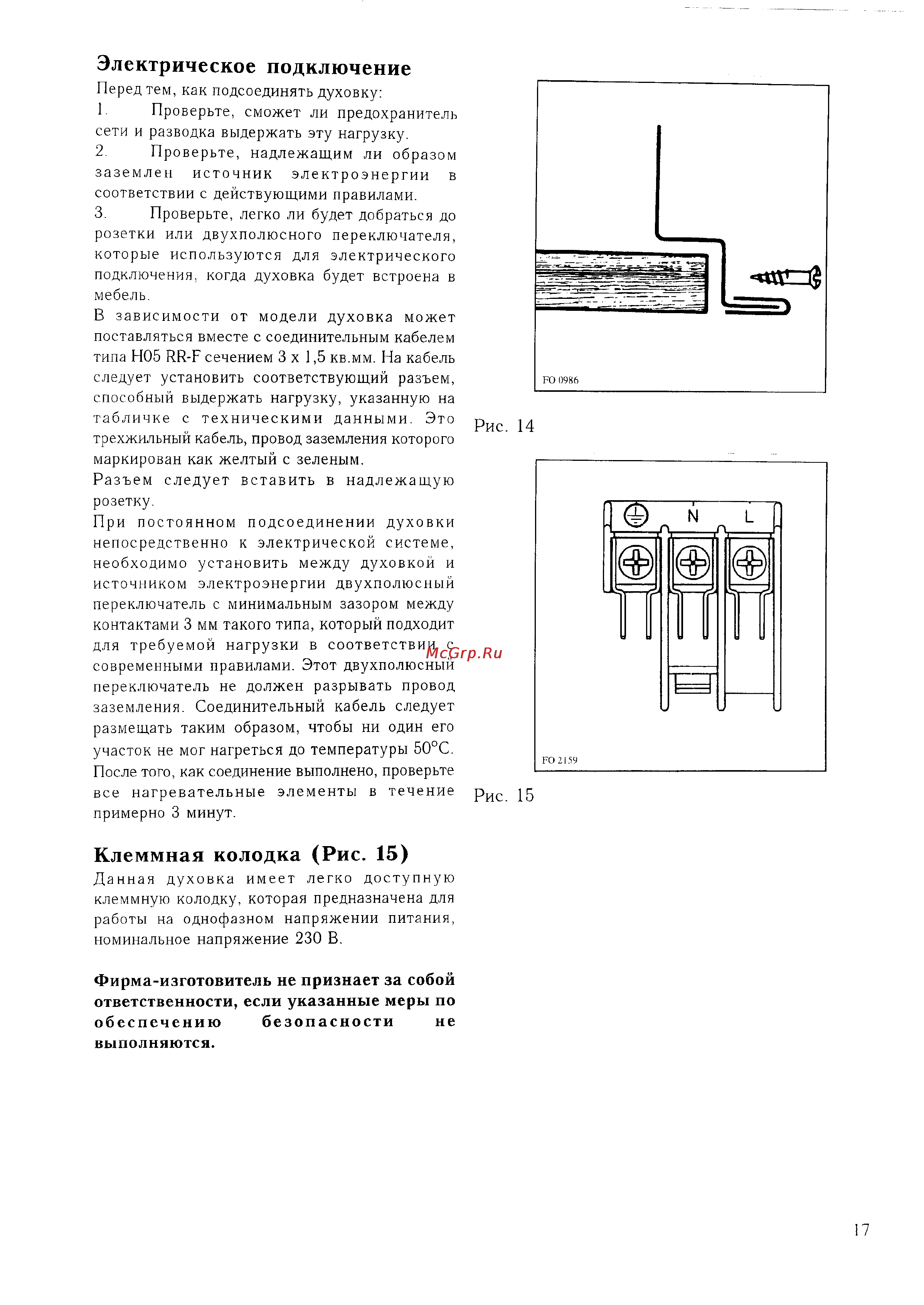

Zanussi ZBS 772 X [17/17] Клеммная колодка рис 15
![Zanussi ZBS 772 X [17/17] Клеммная колодка рис 15](/views2/1010604/page17/bg11.png)
Содержание
- Zanussi 1
- Духовой шкаф 1
- Многофункциональный 1
- Безопасности не выполняются фирма изготовитель не будет признавать за собой никакой ответственности 2
- Если все эти меры по обеспечению 2
- При установке очистке и 2
- При эксплуатации 2
- Техническом обслуживании 2
- Указания по безопасности 2
- Все виды тепловой обработки 3
- Духовки 3
- Панель управления 3
- Примечание 3
- Продуктов должны производиться только при закрытой дверце 3
- Содержание 3
- Как выбрать температуру 4
- Как выключить духовку 4
- Ттл 4
- Как установить правильное время суток 5
- Когда духовка уже установлена 5
- Первое включение духовки 5
- После этого задайте функцию традиционного нагрева 5
- При открывании дверцы духовки всегда беритесь за нее в середине рис 1 5
- Рис 1 5
- Как отменить таймер 6
- Как отменить установку продолжительности тепловой обработки 6
- Как сделать чтобы духовка выключалась автоматически 6
- Как установить таймер 6
- Программирование 6
- Автоматическое выключение 7
- Дополнительные свойства 7
- Как разблокировать духовку 7
- Как установить автоматическое включение и выключение 7
- Обеспечение безопасности для детей 7
- Функция остаточного тепла 7
- Использование духовки 8
- Когда пища нагрета она испускает пар когда пар соприкасается со стеклом дверцы духовки он конденсируется и образуются капельки воды это вполне нормальное явление не являющееся следствием неисправности духовки рекомендуем после каждого использования духовки вытирать конденсат 8
- Некоторые советы по 8
- Некоторые советы по выпеканию 8
- При использовании режима турбо гриля устанавливайте температуру не более 200 с 8
- Приготовлению блюд на гриле 8
- Приготовлению рыбы и мяса 8
- Рис 2 все виды тепловой обработки продуктов должны производиться только при закрытой дверце духовки ______________ 8
- Уровни для размещения полок 8
- Вентилятор охлаждения 9
- Жировой фильтр следует устанавливать только при жарении 9
- Предохранительный термостат 9
- Рис 3 9
- Уход за жировым фильтром 9
- Время тепловой обработки не включает в себя 10
- Гаолицы режимов тепловой обработки продуктов 10
- Духовку примерно 10 минут перед выпечкой 10
- Одновременно приготовить время предварительного разогрева духовки мы 10
- Пиццы 10
- Примечание 10
- Радиционная и конвекционная тепловая обработка продуктов 10
- Рекомендуем кратковременно разогревать 10
- Абразивными веществами мочалками из тонкой стальной проволоки или чистящими средствами с отбеливающими веществами так как они могут повредить эмаль и стекло дверцы духовки 11
- Веществ будьте осторожны чтобы не они не попали на нагревательные элементы или на датчик термостата 11
- Гриль 11
- Духовки 11
- Духовки лучше всего очищать пока духовка еще теплая рекомендуется после каждого 11
- Использования протирать духовку мягкой 11
- Некоторые перегретые природные кислоты могут попасть на эмалированную 11
- Нержавеющей стали или немного теплого уксуса 11
- Никогда не пользуйтесь грубыми 11
- Общие замечания по уходу за духовкой 11
- Обязательно дайте ей остыть 11
- Очистка внутреннего пространства 11
- Перед тем как производить очистку духовки 11
- Поверхность духовки и пристать к ней оставляя трудноудалимые пятна они могут ухудшить блеск эмали но не влияют на эксплуатационные качества духовки чтобы такие пятна не пригорели во время 11
- При использовании распыляемых чистящих 11
- Приготовления блюд из фруктов 11
- Следующей готовки тщательно очищайте полость духовки после каждого 11
- Тряпочкой смоченной в теплой мыльной воде однако время от времени необходимо делать более полную уборку с помощью подходящего средства для чистки духовок в случае особенно стойких пятен можно использовать чистящие средства для 11
- Уход за духовкой 11
- Эмалированное внутреннее пространство 11
- А стойкость к температурам до 300 с б номинальные параметры 12
- В8772х 12
- Духовки 12
- Замена лампочки подсветки 12
- Рис 4 12
- Рис 5 12
- Рис 6 12
- Уход за дверцей духовки 12
- Уход за прокладкой дверцы 12
- Частота 50 гц в номинальная мощность 25 вт г тип цоколя е 14 12
- Электропитания напряжение 230 в 12
- Примечание чтобы нагревательный элемент гриля во время работы не упал убедитесь что гайка удерживающая его прочно зафиксирована на своем месте 13
- Рис 7 13
- Рис 8 13
- Уход за откидным элементом гриля 13
- Iiiiiiiiiiiii 14
- Вышеперечисленных проверок 14
- Духовка продолжает неправильно работать обратитесь в сервисный центр фирмы zanussi указав вид неисправности модель бытового прибора mod номер изделия prod no и серийный номер ser no которые указаны на табличке с техническими данными эта табличка находится впереди на внешнем крае пространства 14
- Духовки как показано на рис 9 14
- Если данный бытовой прибор неправильно работает прежде чем обратиться в сервисный центр выполните пожалуйста следующие проверки если вы обращаетесь в сервисный центр по поводу одной из таких неисправностей или в результате несоблюдения правил эксплуатации то даже в период действия гарантии вам возможно придётся оплатить вызов специалиста 14
- Если после проведения 14
- Рис 9 14
- Сертифицированные изготовителем изделия и имеющие данный символ имеются только в авторизованных изготовителем сервисных центрах 14
- Техническая помощь и запасные детали 14
- Фирменные запасные детали 14
- Что делать если 14
- Внутреннего 15
- Гарантия 15
- Размеры монтажного проёма мощность нагревательных элементов 15
- Размеры пространства 15
- Технические характеристики 15
- Цуховки 15
- Встраивание 16
- Крепление духовки к кухонному шкафу 16
- Рис 10 размеры духового шкафа 16
- Рис 13 16
- Установка 16
- Выполняются 17
- Клеммная колодка рис 15 17
- Рис 14 17
- Рис 15 17
- Фирма изготовитель не признает за собой ответственности если указанные меры по обеспечению безопасности не 17
- Электрическое подключение 17
Похожие устройства
- Canon PowerShot G12 Инструкция по эксплуатации
- Sturm GC99376 Инструкция по эксплуатации
- Prology DVS-35 Инструкция по эксплуатации
- Se Electronics VR2 Инструкция по эксплуатации
- Timberk AC TIM 09H S2/S2-O1 Инструкция по эксплуатации
- Shindaiwa 452S Инструкция по эксплуатации
- Zanussi ZBQ 861 Инструкция по эксплуатации
- Prology DVU-1500 Инструкция по эксплуатации
- Canon Legria FS306 E Kit Silver Инструкция по эксплуатации
- Se Electronics Z 5600A II Инструкция по эксплуатации
- Prology DVS-2150 Инструкция по эксплуатации
- Echo CS-3050-14" Инструкция по эксплуатации
- Zanussi ZBQ 631 Инструкция по эксплуатации
- Canon Legria FS306 E Kit Red Инструкция по эксплуатации
- Timberk Atom AC TIM 7H P3 Инструкция по эксплуатации
- Shure DFR22 Инструкция по эксплуатации
- Explay PN-910 Инструкция по эксплуатации
- Zanussi ZBM 973 Инструкция по эксплуатации
- Shindaiwa 598 Инструкция по эксплуатации
- Prology MCA-1070U Инструкция по эксплуатации
Электрическое подключение Перед тем как подсоединять духовку 1 Проверьте сможет ли предохранитель сети и разводка выдержать эту нагрузку 2 Проверьте надлежащим ли образом заземлен источник электроэнергии в соответствии с действующими правилами 3 Проверьте легко ли будет добраться до розетки или двухполюсного переключателя которые используются для электрического подключения когда духовка будет встроена в мебель В зависимости от модели духовка может поставляться вместе с соединительным кабелем типа Н05 ЙЙ Р сечением 3 х 1 5 кв мм На кабель следует установить соответствующий разъем способный выдержать нагрузку указанную на табличке с техническими данными Это Рис 14 трехжильный кабель провод заземления которого маркирован как желтый с зеленым Разъем следует вставить в надлежащую розетку При постоянном подсоединении духовки непосредственно к электрической системе необходимо установить между духовкой и источником электроэнергии двухполюсный переключатель с минимальным зазором между контактами 3 мм такого типа который подходит для требуемой нагрузки в соответствии с современными правилами Этот двухполюсный переключатель не должен разрывать провод заземления Соединительный кабель следует размещать таким образом чтобы ни один его участок не мог нагреться до температуры 50 С После того как соединение выполнено проверьте все нагревательные элементы в течение Рис 15 примерно 3 минут Клеммная колодка Рис 15 Данная духовка имеет легко доступную клеммную колодку которая предназначена для работы на однофазном напряжении питания номинальное напряжение 230 В Фирма изготовитель не признает за собой ответственности если указанные меры по обеспечению безопасности не выполняются 17
