[ 7 ]

УСТРОЙСТВО БЕНЗИНОВЫХ ГАЗОНОКОСИЛОК

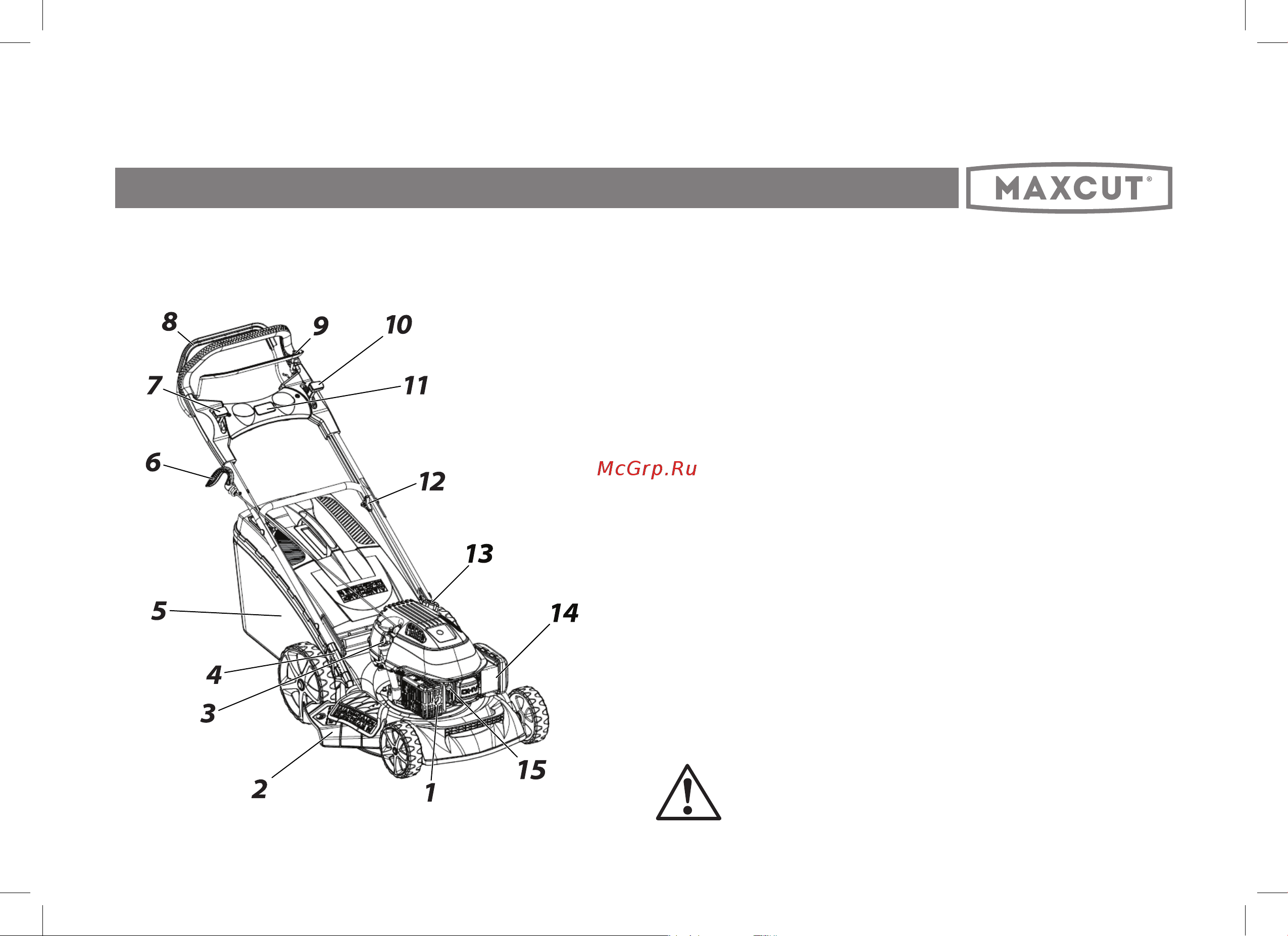

Устройство моделей MC 460, MC 460S, MC 510S (Рис. 1).

1. Глушитель;

2. Крышка бокового выброса (только для моделей MC 460S и 510S);

3. Масляный щуп;

4. Ручка регулировки высоты кошения;

5. Травосборник;

6. Ручка стартера;

7. Рычаг регулировки оборотов двигателя;

8. Рычаг движения;

9. Рычаг включения / выключения;

10. Рычаг воздушной заслонки (карбюратора);

11. Панель управления ;

12. Фиксатор рукоятки (барашки);

13. Крышка топливного бака;

14. Воздушный фильтр;

15. Кнопка предварительной подачи топлива (праймер).

ВНИМАНИЕ! Конструкция и внешний вид газонокосил-

ки может отличаться от приведенной в инструкции!

Рис. 1
