[ 9 ]

СБОРКА БЕНЗИНОВЫХ ГАЗОНОКОСИЛОК

СБОРКА БЕНЗИНОВОЙ ГАЗОНОКОСИЛКИ

Примечание! В момент покупки газонокосилка передается по-

купателю в картонной упаковке, внутри которой предусмотрены

специальные защитные элементы, обеспечивающие целостность

при её транспортировке. Сняв бандажные ленты и металличе-

ские скрепки, открыть верхние клапана коробки и осторожно

поднять газонокосилку. Извлечь все комплектующие.

ВНИМАНИЕ! Обратите внимание на содержимое упа-

ковки и проверьте сохранность газонокосилки.

Сборка газонокосилки

Сборку газонокосилки про-

изводите в соответствии с ил-

люстрациями. Для удобства и

упаковки газонокосилка по-

ступает в разобранном виде.

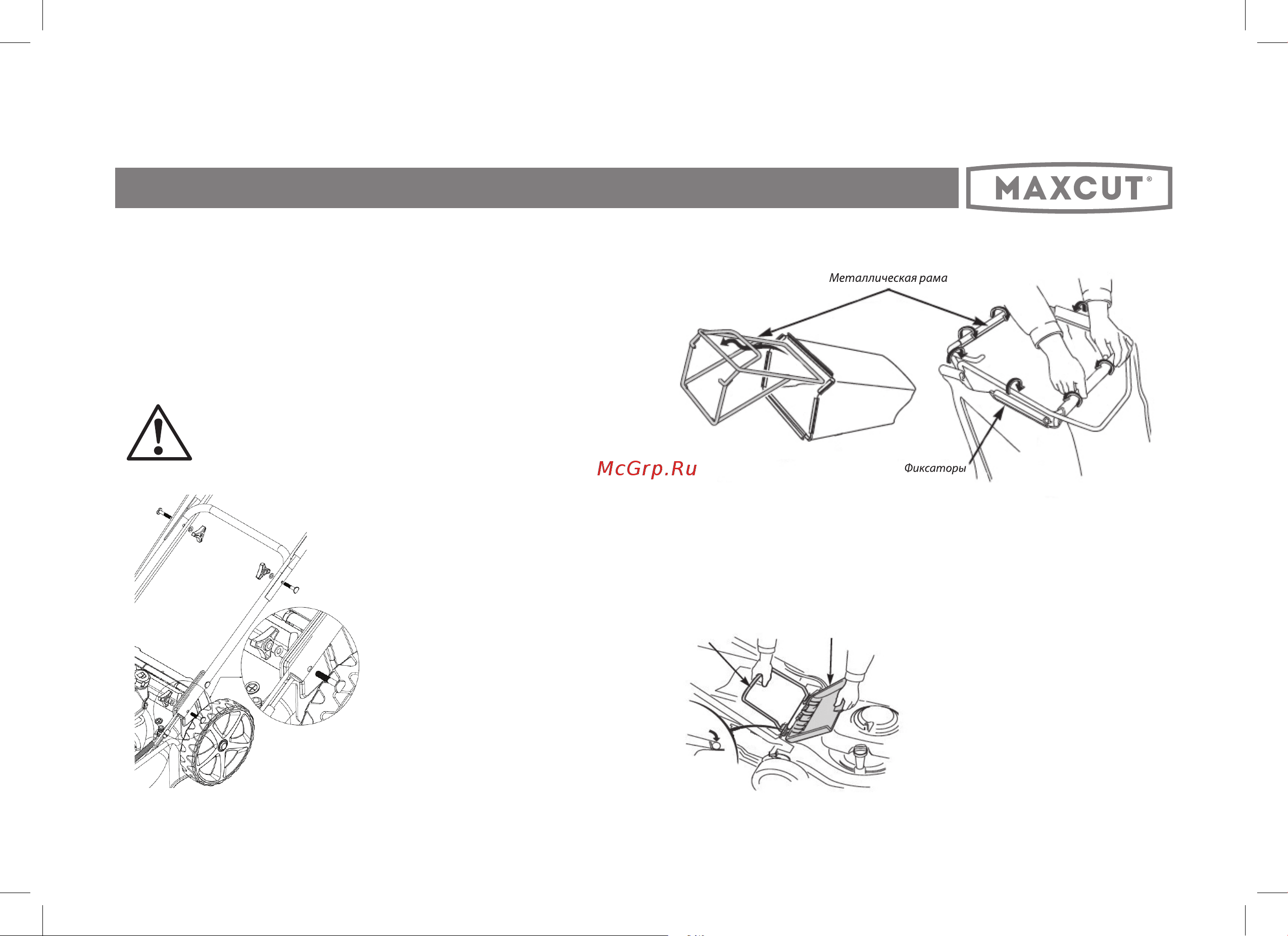

Сборка рукоятки (Рис. 2)

Зафиксируйте нижнюю и верх-

нюю часть рукоятки, исполь-

зуя болты и барашки. Вставь-

те нижнюю часть рукоятки в

предусмотренные технологи-

ческие отверстия на корпусе

и зафиксируйте их болтами и

барашками.

Сборка травосборника (Рис. 3)

Оденьте на металлический карказ тканевый травосборник и за-

крепите его как показано на рисунке 3.

Установка травосборника (Рис. 4)

Установите травосборник в га-

зонокосилку как показано на

русунке 4.

Рис. 2

Рис. 3

Рис. 4
