Champion 125T-10" S2512 [12/32] Приготовление топливной смеси
12
Бензопила оборудована механическим
инерционным тормозом цепи, который
уменьшает вероятность травмы из-за
отскока или отдачи. Ручка тормоза одно-
временно является передним щитком,
который предохраняет левую руку от ме-
ханических воздействий во время рабо-
ты.
В случае возникновения отскока, при
резком поступательном движении пилы
вверх/назад, под действием сил инер-
ции рукоятка тормоза движется вперед
и преодолевая усилие пружины активи-
рует тормозной механизм. Барабан сце-
пления мгновенно блокируется и цепь
останавливается. В экстренных случаях
тормозной механизм можно включить
вручную, нажав при этом на ручку тормо-
за вперед.
ПРЕДУПРЕЖДЕНИЕ!
Для нормальной работы ме-
ханизм тормоза должен со-
держаться в чистоте и быть
в исправном состоянии. Ручка тормоза
не должна иметь трещин и сколов. Тор-
моз цепи не гарантирует полную без-
опасность при отскоке, если пилой ра-
ботать небрежно. Всегда проверяйте
исправность тормоза цепи перед нача-
лом работы и, периодически, во время
работы.
ВНИМАНИЕ!
Ручка тормоза должна фикси-
роваться в обоих крайних по-
ложениях. Не эксплуатируйте
бензопилу, если рычаг не фиксируется
в крайних положениях, либо не переме-
щается ни в одно из положений. Обра-
титесь в сервисный центр для устра-
нения неисправности.

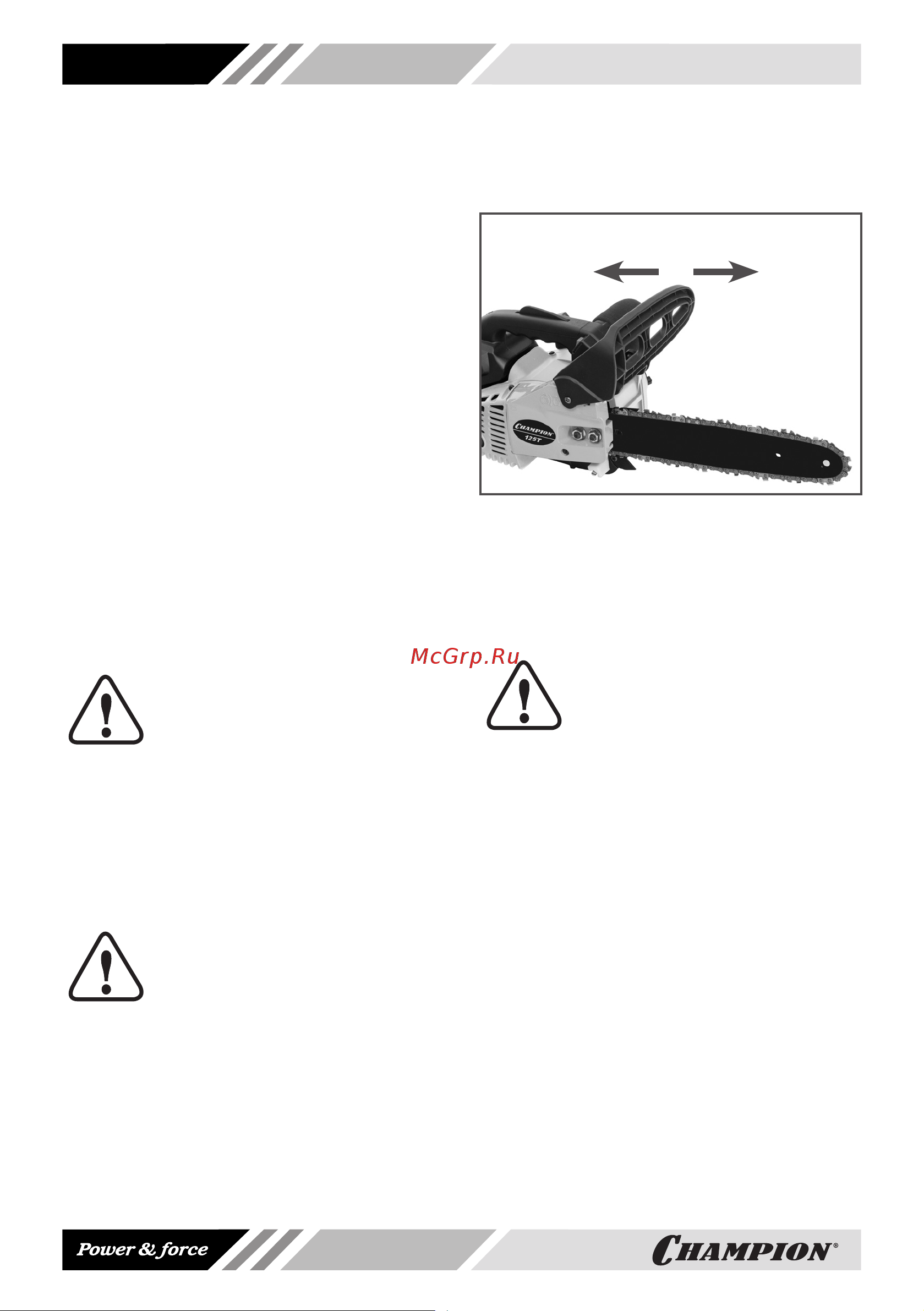

Тормоз цепи выключен (цепь может вра-
щаться), когда ручка тормоза взведена.
Тормоз включен.
Цепь не вращается
Тормоз выключен.
Цепь вращается
Тормоз цепи включен (цепь не имеет воз-
можности вращаться), когда ручка тор-
моза находится в отжатом положении
(Рис. 6).
ВНИМАНИЕ!
Работа при включенном тор-
мозе цепи (цепь заторможена)
приводит к повреждению де-
талей бензопилы и не подлежит ремон-
ту по гарантии.
Для приготовления топливной смеси ис-
пользуйте неэтилированный бензин с
октановым числом 92 и моторное масло
для двигателей с воздушным охлаждени-
ем в пропорции 50:1.
Рекомендуется использовать мотор-
ное масло CHAMPION для двухтактных
двигателей с воздушным охлаждением,
которое имеет классификацию API TC-3
или JASO FD, либо аналогичные масла
других производителей.
Для определения пропорций приготовле-
ния топливной смеси используйте табли-
цу 1.
