и свечу залило бензином. В этом случае
необходимо выполнить следующие дей-
ствия:
1. Выверните и просушите свечу зажига-
ния.
2. Выключатель зажигания установите в
положение «O».
3. Переверните пилу свечным отверсти-
ем вниз и, нажав на курок газа, протя-
ните несколько раз за рукоятку стар-
тера для удаления лишнего топлива
из цилиндра.
4. Установите свечу на место.
5. Не закрывая воздушную заслонку, по-
вторите процедуру запуска.
При запуске теплого двигателя не закры-
вайте воздушную заслонку. В остальном
процедура запуска такая же, как на хо-
лодном двигателе.

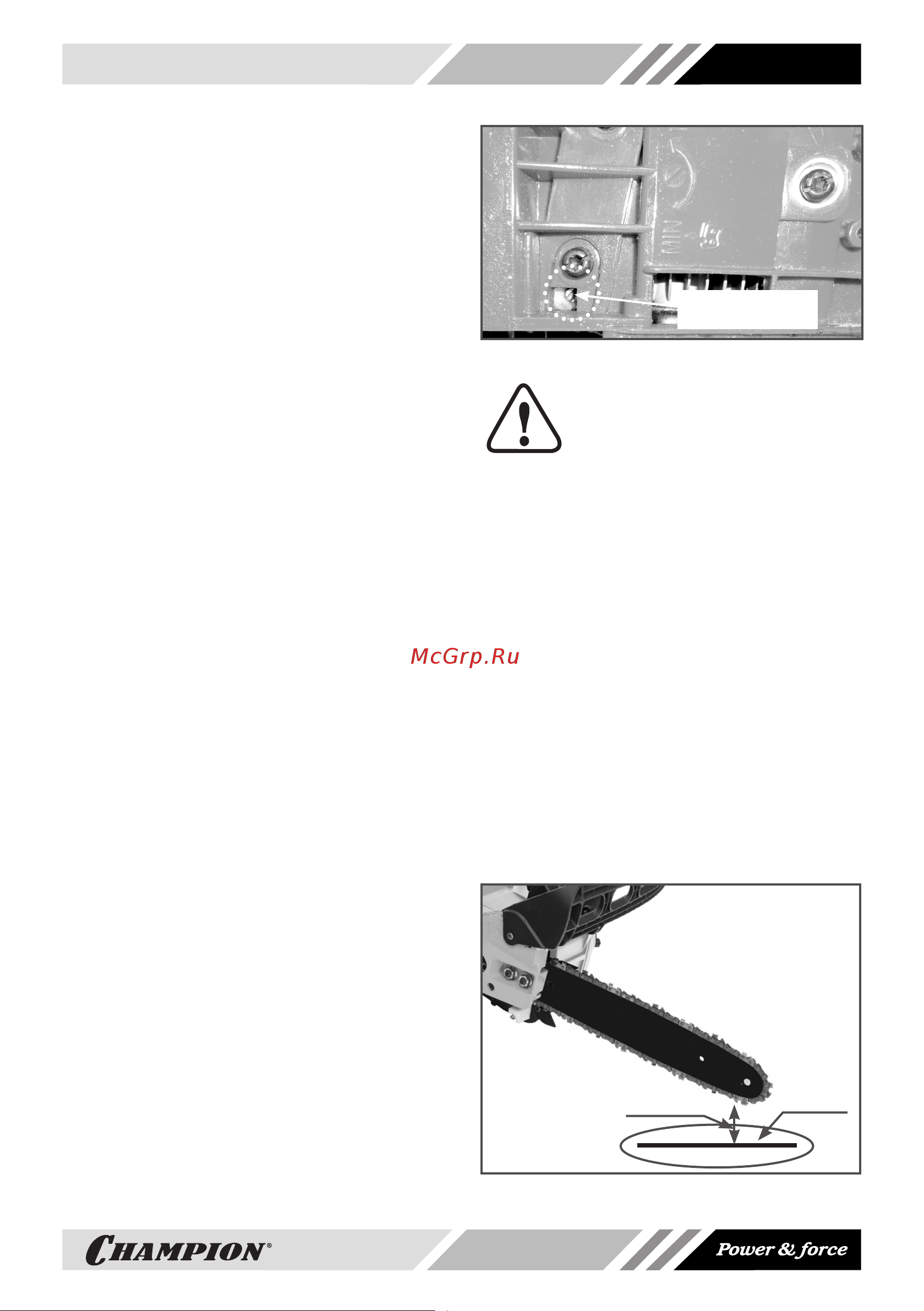

Бензопила оборудована регулируемой
автоматической системой подачи масла
на шину и цепь.
1. Система автоматически подает необ-
ходимое количество масла к шине и
цепи.
2. При увеличении оборотов двигателя,
увеличивается количество подавае-
мого масла к шине.
3. Количество масла можно корректи-
ровать с помощью регулировочного
винта, который находится снизу бен-
зопилы (Рис. 7).
4. Объем масляного бака рассчитан та-
ким образом, чтобы при полной вы-
работке топливного бака в масляном
баке оставалось небольшое количе-
ство масла.
5. Пильная цепь и направляющая шина
должны постоянно смазываться во
время работы.
Винт регулировки
подачи масла
ВНИМАНИЕ!
Запрещается работать без
смазки направляющей шины и
пильной цепи. Работа, даже
незначительное время, без подачи мас-
ла или при недостаточной подаче мас-
ла приводит к выходу из строя пильной
гарнитуры (шины, цепи, звездочки). Ра-
бота без масла в баке приводит к по-
вреждению маслонасоса.
Проверку подачи масла на цепь следу-
ет производить перед началом работы и
каждый раз после заправки баков топли-
вом и маслом:
1. Для проверки расположите пилу над
чистой светлой поверхностью на рас-
стоянии примерно 15-20см.
2. Нажмите на курок газа и дайте двига-
телю поработать примерно 10-15 се-
кунд на средних оборотах. Под шиной
должен остаться четкий след от мас-
ла (Рис. 8).
След
от масла
15-20 см
