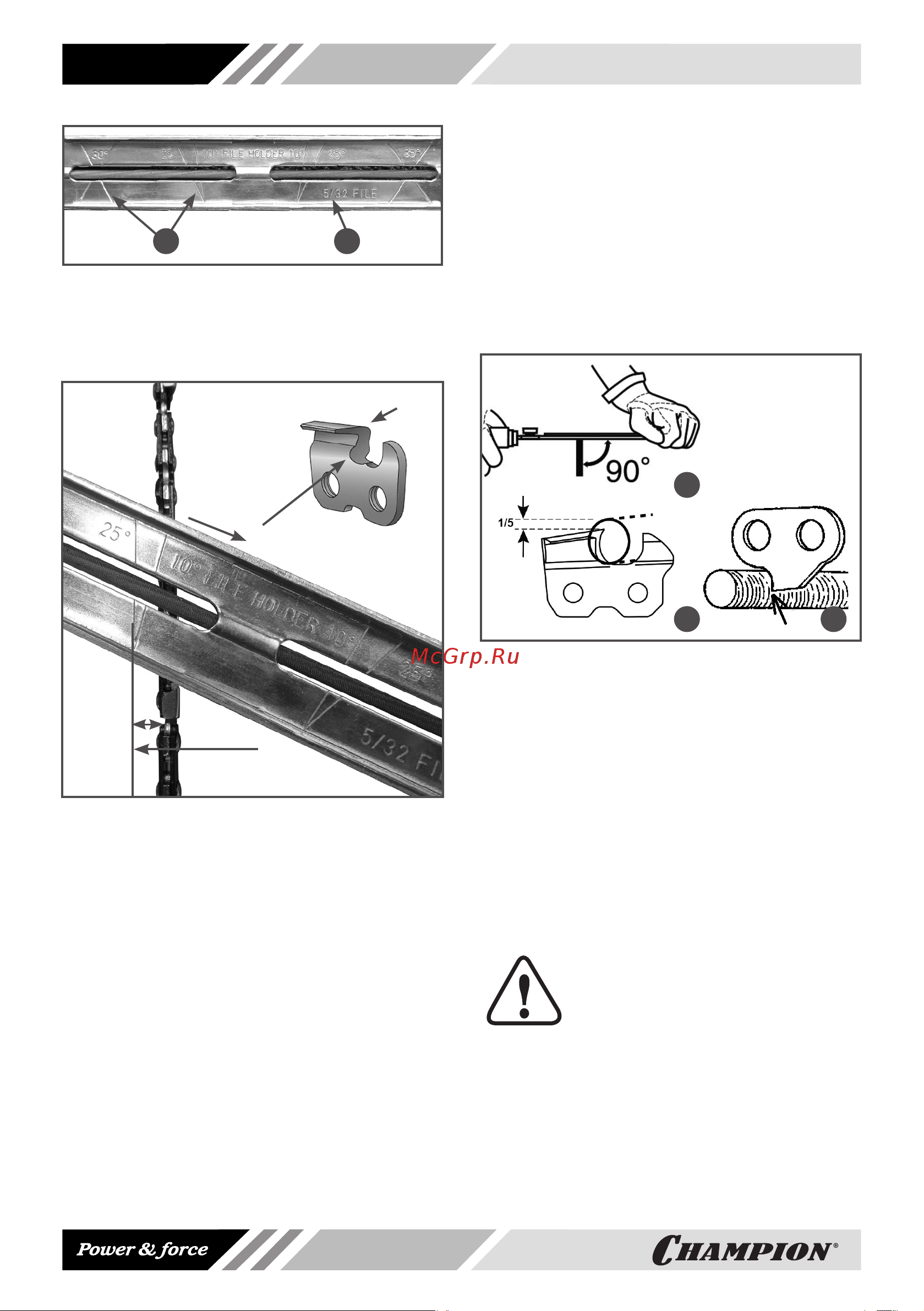

1. Линии углов заточки цепи.
2. Диаметр напильника в дюймах,
для которого предназначена эта оправка.
Линия угла заточки
параллельно шине
Направление заточки
«изнутри-наружу»
Свободный ход
Заточку цепи с помощью оправки можно
производить непосредственно на пиле.
Для этого очистите пильную цепь от опи-
лок, установите на шину и произведите
натяжку цепи. Заблокируйте цепь с помо-
щью ручного тормоза. Сначала затачива-
ются режущие зубья одного ряда (левые
или правые). При правильно подобран-
ной оправке и напильнике передний
угол и угол верхнего лезвия получаются
автоматически. Для получения правиль-
ного угла заточки, необходимо метку с
соответствующим углом заточки (10º,
25º,30º), располагать параллельно шине
(Рис.22). Заточку цепи производите толь-
ко при движении напильника вперед, «из-
нутри-наружу». При движении напильни-
ка назад (на себя), приподнимайте его.
Напильник регулярно поворачивайте в
оправке, во избежание одностороннего
износа. Для того, чтобы длина зуба была
одинаковой, количество движений на-
пильником при заточке на каждом зубе и
давление на него должно быть одинако-
вым. Для заточки одного зуба достаточно
3-4 движений напильником.
A
B C
При заточке цепи следите за тем, что-
бы между оправкой с напильником и
шиной с цепью выдерживался угол 90º
(Рис.23А). При правильно подобран-
ном напильнике и оправке, при заточке
цепи 1/5 часть напильника (пример-
но 20%), должна выступать над верх-
ней гранью режущего зуба (Рис.23В).
Следите за тем, чтобы нижний край ве-
дущего звена всегда оставался острым.
При наличии заусениц сточите их кру-
глым напильником (Рис.23С).
ВНИМАНИЕ!
При заточке цепи следите за
тем, чтобы длина правого и
левого режущего зуба была
одинаковой.
После 2-3 заточек цепи обязательно про-
веряйте высоту ограничителя глубины
резания.
