30
Отказ от смазки ведомой звездочки
приведет к выходу из строя шины и не
подлежит ремонту по гарантии.
ПРИМЕЧАНИЕ!
Для равномерного износа
шины рекомендуется периоди-
чески переворачивать, напри-
мер один раз через 8-10 часов работы.

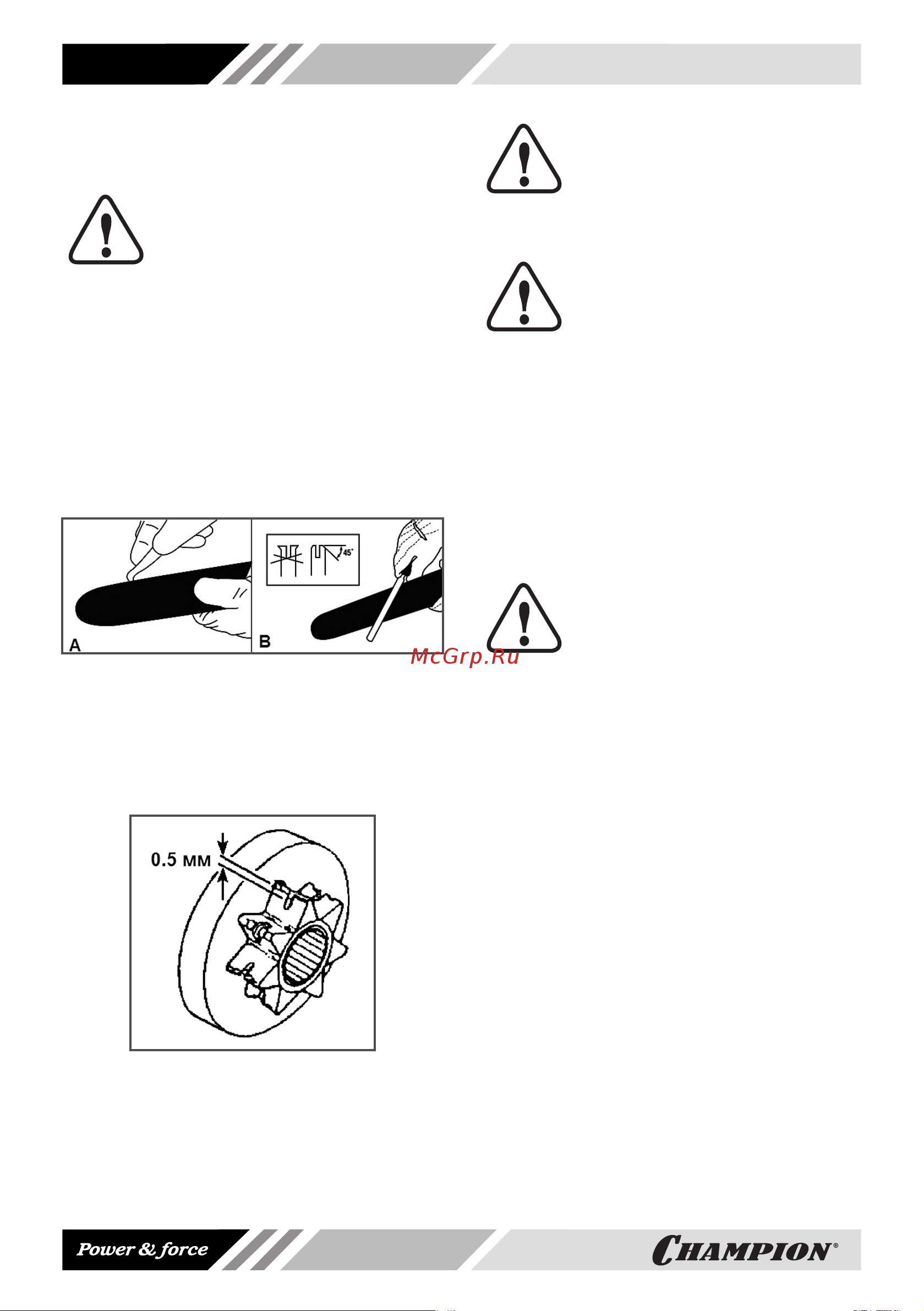

Держите паз шины и отверстие для смаз-
ки цепи в чистоте, используя для этого
специальное приспособление (Рис.26А).
Проверяйте кромки паза шины на равно-
мерность износа, в случае необходимо-
сти удаляйте заусеницы и выравнивайте
фаску. Если кромки паза шины имеют
разную высоту, шину необходимо заме-
нить (Рис.26В).
Максимально допустимая глубина изно-
са зубьев ведущей звездочки составляет
0,5 мм (Рис. 27). Если износ составляет
более 0,5 мм звездочку необходимо за-
менить.
ВНИМАНИЕ!
Не рекомендуется устанавли-
вать новую цепь на изношен-
ную звездочку. Это приведет
к преждевременному выходу цепи из
строя.
ПРИМЕЧАНИЕ!
Для рентабельной эксплуата-
ции пилы действует следую-
щее правило: расходуйте на
одну шину две звездочки и четыре пиль-
ных цепи.
Рекомендуется не реже одного раза в
месяц (в зависимости от интенсивности
работы) очищать топливный и масляный
баки от попавшего мусора и промывать
их чистым бензином.
ВНИМАНИЕ!
Запрещается использовать
для промывки баков агрес-
сивные химические жидкости
(ацетон, уайт-спирит, дизельное то-
пливо и т.п.). Это приведет к преждев-
ременному выходу их из строя и не под-
лежит ремонту по гарантии.
