![Clage MBH 7 039518 [6/20] Монтаж](/img/pdf.png)
Clage MBH 7 039518 [6/20] Монтаж
![Clage MBH 7 039518 [6/20] Монтаж](/views2/1427607/page6/bg6.png)
6
3,5 / 4,4 кВт: CSP 3
5,7 / 6,5 кВт: CSP 6
Установите аэратор-распылитель:
Выпуск углового
вентиля G ⅜"
Подключение к сети с
помощью кабеля питания
(при необходимости
укоротите)
Угловой вентиль прибл. 550
Верхний край раковины прибл. 850
Крепление прибл. 520
Кабельный ввод прибл. 553

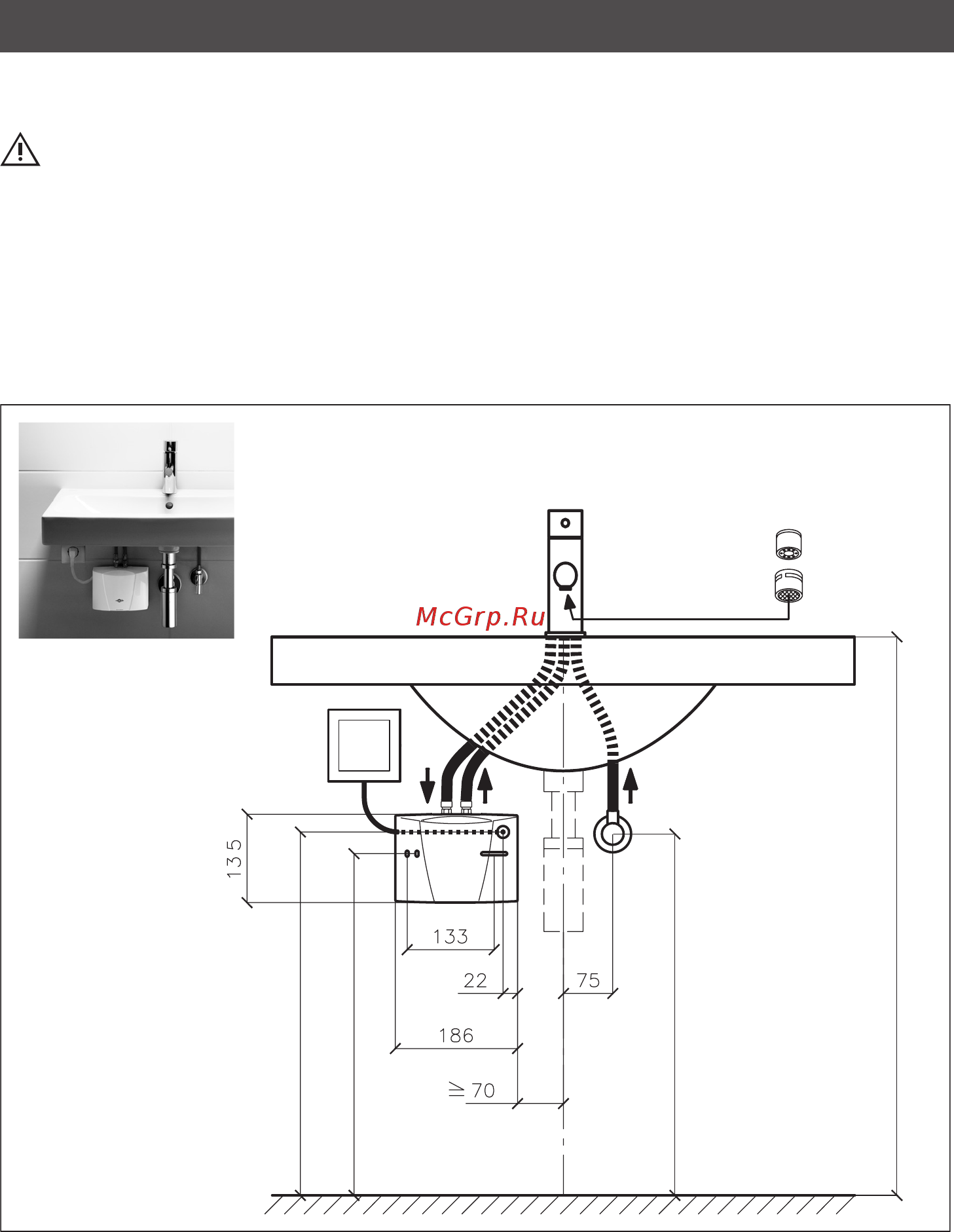

Рис. 3:
Безнапорный (открытый) вариант установки с применением специального смесителя
(габариты указаны в мм)
Работы по монтажу, вводу в эксплуатацию и техобслуживанию данного
прибора должны выполняться компетентными специалистами с соблюдением
действующих стандартов и нормативов. Мы вправе отказаться от любой
ответственности за поломки, вызванные несоблюдением данных инструкций!
Монтаж
3. Монтаж
3.1 Стандартные варианты установки
3.1.1 Безнапорный (открытый) вариант установки
Содержание
- Описание прибора 4
- При открытии крана горячей воды проточный водонагреватель автоматически включается и нагревает проходящую через него воду потребление электроэнергии происходит именно во время прохождения воды через прибор уровень нагрева зависит от скорости потока воды 4
- Проточный водонагреватель предназначен для снабжения одной водоразборной точки горячей водой и рассчитан на установку в комплекте со смесителем 4
- Технические характеристики 4
- Габариты 5
- Комплект поставки 5
- Описание прибора 5
- Рис 1 габариты в мм 5
- Рис 2 комплект поставки 5
- Безнапорный открытый вариант установки 6
- Габариты указаны в мм 6
- Монтаж 6
- Прибора должны выполняться компетентными специалистами с соблюдением действующих стандартов и нормативов мы вправе отказаться от любой ответственности за поломки вызванные несоблюдением данных инструкций 6
- Работы по монтажу вводу в эксплуатацию и техобслуживанию данного 6
- Рис 3 безнапорный открытый вариант установки с применением специального смесителя 6
- Стандартные варианты установки 6
- Габариты указаны в мм 7
- Монтаж 7
- Напорный закрытый вариант установки 7
- Рис 4 напорный закрытый вариант установки с применением стандартного смесителя 7
- Входной патрубок обозначен синим цветом на табличке с паспортными данными расположенной под крышкой а выходной 9
- Герметичности 9
- Красным 9
- Монтаж 9
- Откройте кран горячей воды смесителя и проверьте соединения на предмет 9
- Проследите за тем чтобы шланги не создавали никакой механической нагрузки на 9
- Проточный водонагреватель 9
- Рис 6 подключение подводки 9
- Соедините шланги смесителя с соответствующими патрубками прибора 9
- Тщательно промойте шланги перед их подключением к прибору 9
- В зависимости от температуры воды в водопроводной сети с помощью регулировочного винта можно увеличить или уменьшить скорость потока для достижения комфортной температуры воды выходящей из смесителя направление вращения указано на следующем рисунке 13
- Максимальные температура и объемный расход воды зависят от условий в месте эксплуатации прибора 13
- Направление вращения 13
- Поток 13
- Регулировка объемного расхода и температуры воды 13
- Рис 11 регулировка объемного расхода и температуры воды 13
- Рис 12 зависимость температуры нагрева от объемного расхода горячей воды 13
- Температура 13
- Эксплуатация 13
- Для обеспечения беспрепятственного выхода воды следует регулярно раскручивать 15
- Для чистки пластиковых поверхностей и арматуры достаточно использовать влажную 15
- И чистить аэратор распылитель установленный в изливе смесители и лейку душа чтобы обеспечить безотказное и безопасное функционирование прибора каждые три года рекомендуется вызывать компетентного специалиста для проверки электронных и сантехнических компонентов 15
- Поиск и устранение неисправностей 15
- Самостоятельное устранение проблем 15
- Следующая таблица призвана помочь вам определить и устранить причины возможных проблем 15
- Ткань запрещается использовать абразивные и хлоросодержащие чистящие средства и растворители 15
- Чистка и уход 15
- В случае повреждения соединительного кабеля его необходимо заменить оригинальным кабелем полученным от изготовителя прибора с привлечением компетентного специалиста для его замены 16
- Если вы не может исправить неполадку своими силами с помощью таблицы возможных неисправностей и способов их устранения обратитесь в сервисную службу 16
- Поиск и устранение неисправностей 16
- Запасные части 17
- Поиск и устранение неисправностей 17
- При заказе запасных частей просим указывать модель и серийный номер прибора 17
- Рис 14 запасные части 17
