7
Монтаж
3.1.2 Напорный (закрытый) вариант установки
3,5 / 4,4 кВт: CSP 3
5,7 / 6,5 кВт: CSP 6
Установите аэратор-распылитель:
Выпуск углового
вентиля G ⅜"
Подключение к сети с
помощью кабеля питания
(при необходимости
укоротите)
Угловой вентиль прибл. 550
Верхний край раковины прибл. 850
Крепление прибл. 520
Кабельный ввод прибл. 553

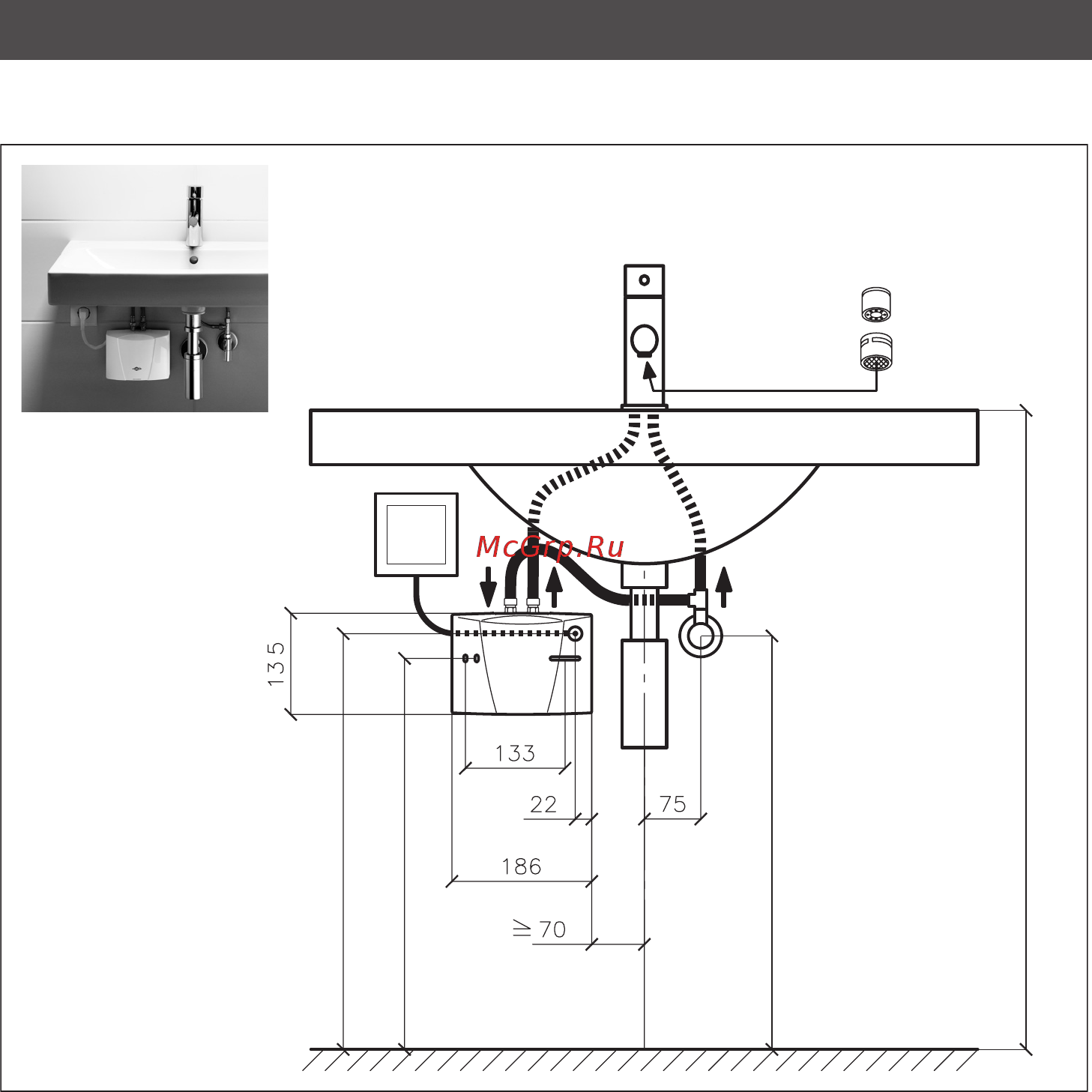

Рис. 4:
Напорный (закрытый) вариант установки с применением стандартного смесителя
(габариты указаны в мм)
