13

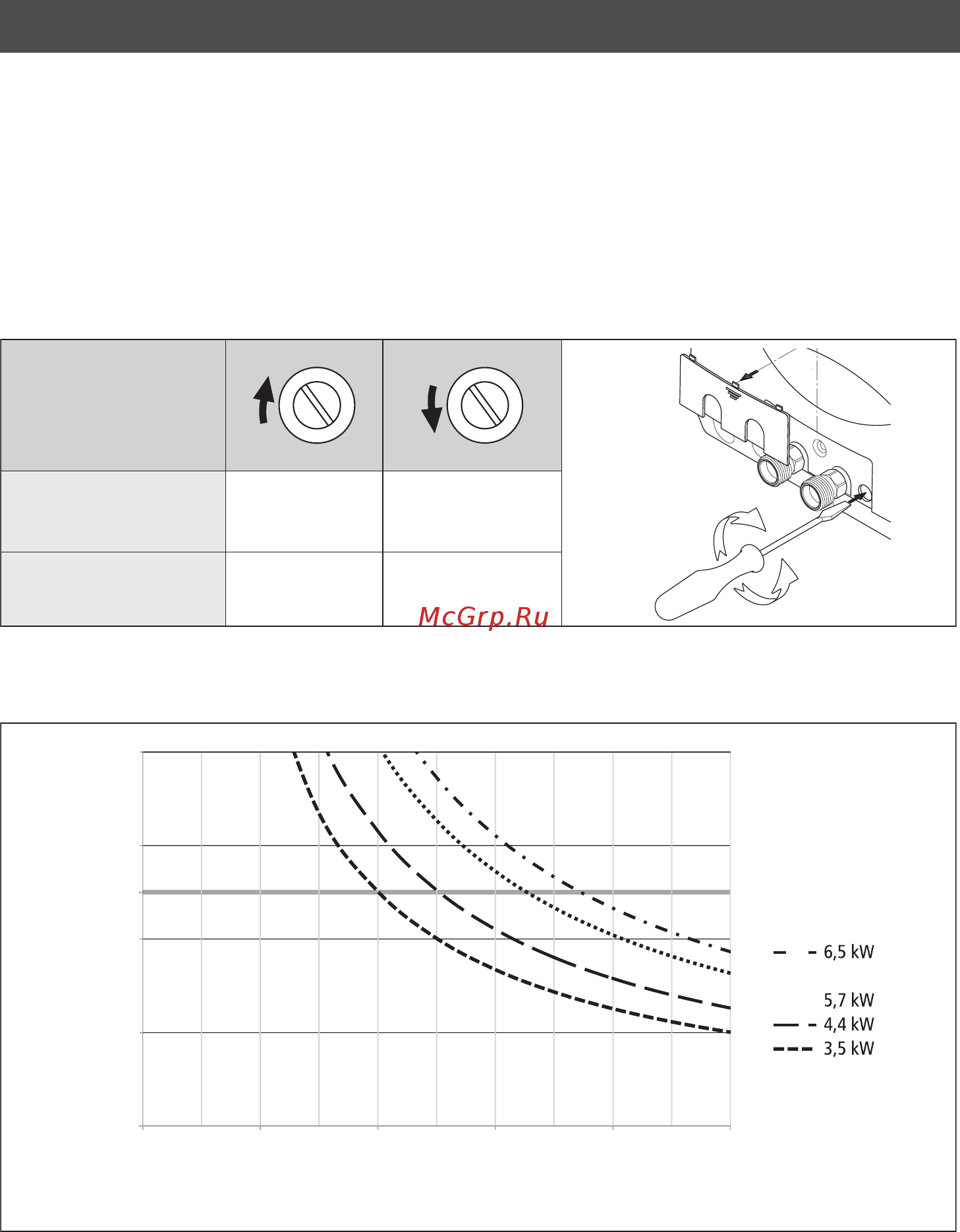

Максимальные температура и объемный расход воды зависят от условий в месте
эксплуатации прибора.
В зависимости от температуры воды в водопроводной сети с помощью регулировочного
винта можно увеличить или уменьшить скорость потока для достижения комфортной
температуры воды, выходящей из смесителя. Направление вращения указано на
следующем рисунке:
– +
+ –
Направление вращения
Поток
Температура
Рис. 11:
Регулировка объемного расхода и температуры воды
25
30
40
20
10
0
0,0 1,0 2,0 3,0 4,0 5,0
Увеличение температуры [K]
Объемный расход гор. воды [л/мин]
Рис. 12:
Зависимость температуры нагрева от объемного расхода горячей воды
Эксплуатация
4.2 Регулировка объемного расхода и температуры воды
