12

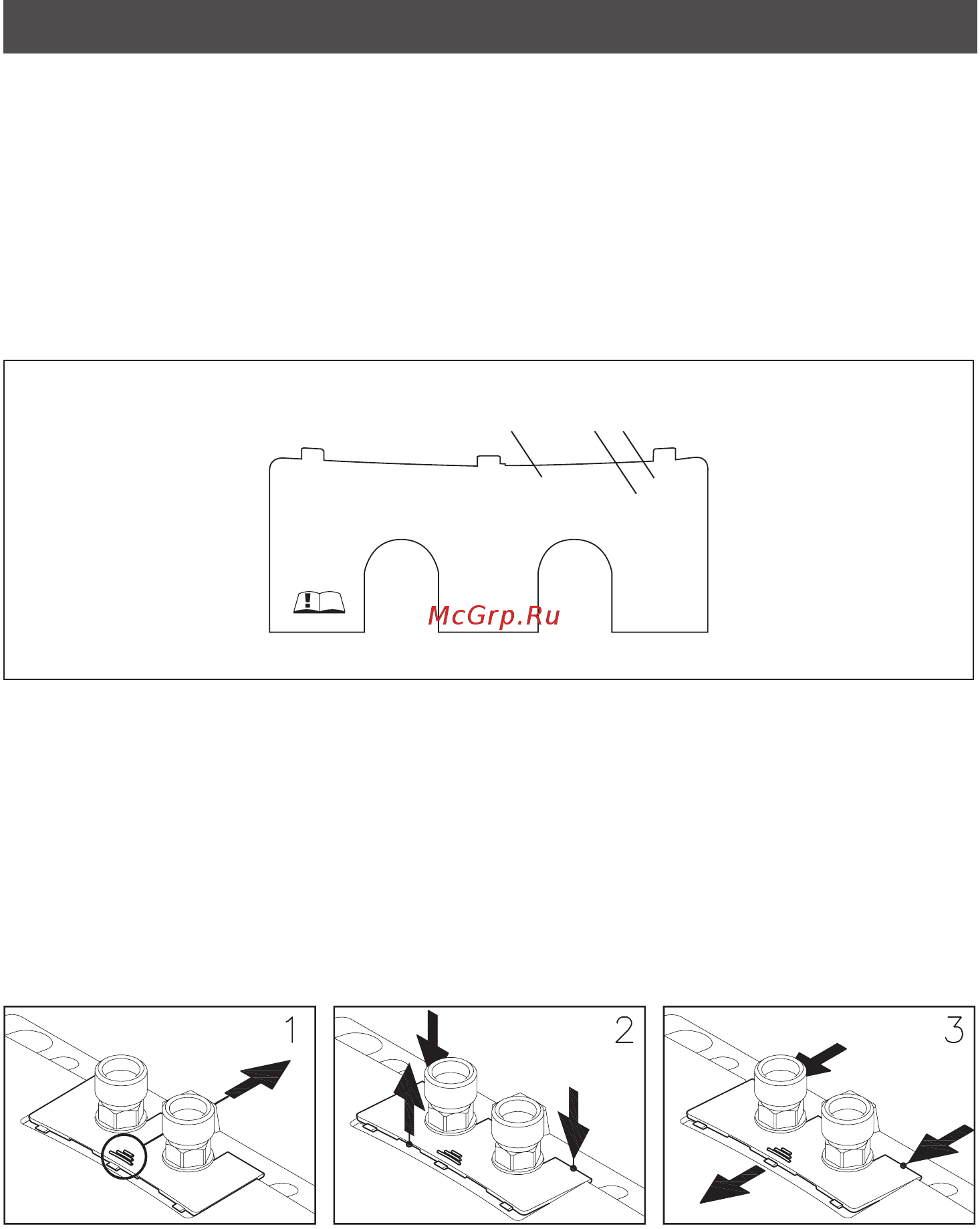

На внутренней стороне крышки вы найдете информацию о назначении (1), серийный
номер (2) и каталожный номер прибора (3).
Gerät an Schutzleiter
anschließen!
Appliance must be earthed!
AAAA BBBB
CCCC
1 32
Рис. 9:
Крышка с идентификационными данными прибора
4.1.1 Снятие крышки
Под крышкой находятся идентификационные данные прибора и винт регулировки
объемного расхода.
1. Сдвиньте крышку в направлении стенного кронштейна.
2. Нажмите на заднюю кромку крышки так, чтобы передняя кромка приподнялась.
3. Снимите крышку движением к себе.
Рис. 10:
Снятие крышки
При открытии крана горячей воды смесителя проточный водонагреватель сразу же
включается. Закройте кран горячей воды и прибор автоматически выключится.
Эксплуатация
4. Эксплуатация
4.1 Крышка с идентификационными данными прибора
