11
MBH 3 (230 В)
MBH 6 (230 В)
MBH 4 (230 В)
MBH 7 (400 В)

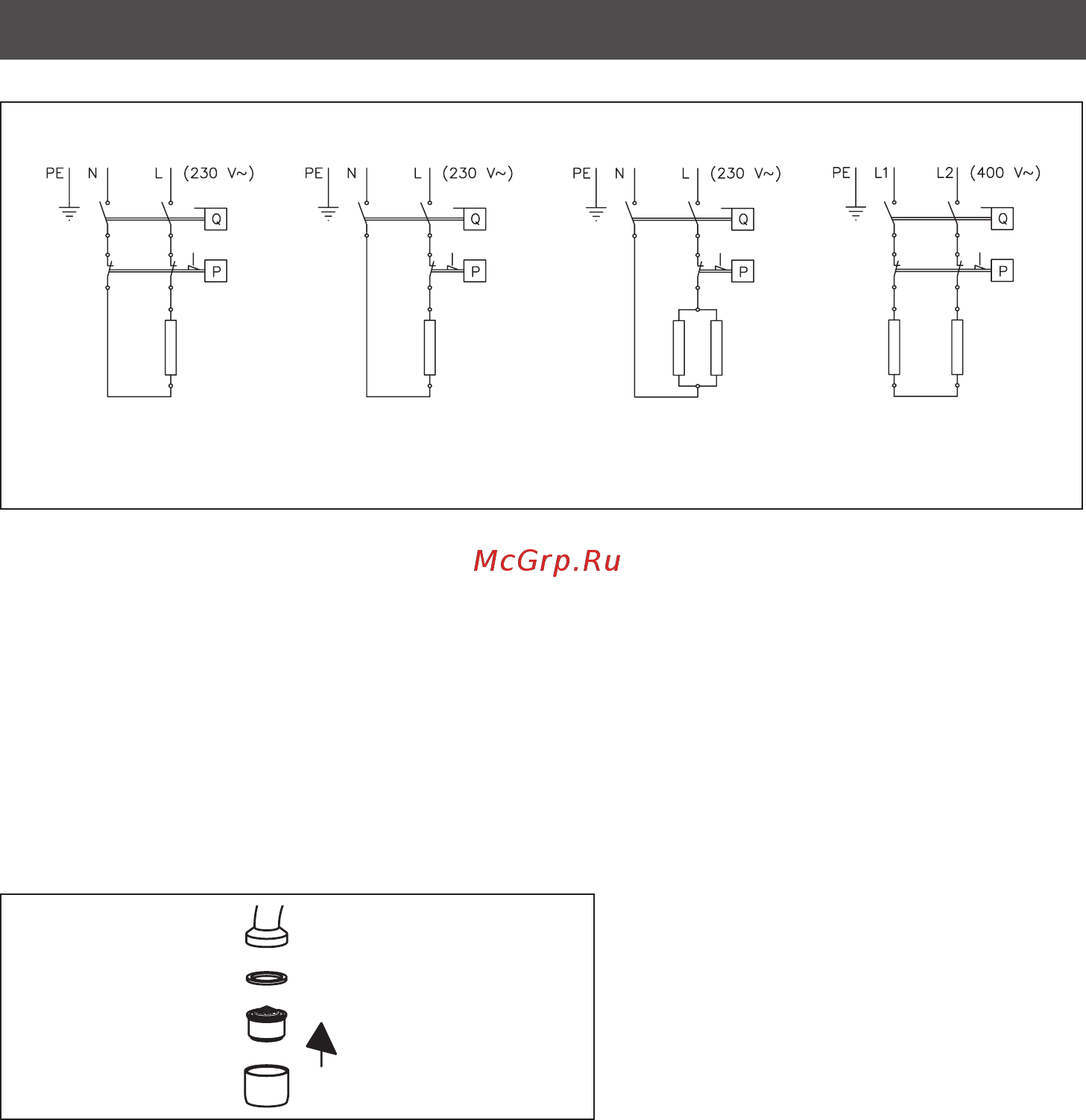

Рис. 7:
Электрическая схема
Монтаж
Перед тем как включить электропитание!
1. Для деаэрации проточного водонагревателя откройте кран горячей воды и
дождитесь, когда вода из смесителя будет выходить без пузырьков воздуха.
2. Для достижения оптимальной струи воды при низком объемном расходе установите
входящий в комплект поставки аэратор-распылитель в излив смесителя.
Рис. 8:
Установка аэратора-распылителя
3. Включите электропитание.
4. При необходимости отрегулируйте объемный расход, например, если из крана идет
недостаточно теплая вода. Порядок действий описан в главе “Эксплуатация".
5. Расскажите пользователю о принципе работы проточного водонагревателя и
передайте ему данное руководство.
3.5 Ввод в эксплуатацию
Содержание
- Описание прибора 4
- При открытии крана горячей воды проточный водонагреватель автоматически включается и нагревает проходящую через него воду потребление электроэнергии происходит именно во время прохождения воды через прибор уровень нагрева зависит от скорости потока воды 4
- Проточный водонагреватель предназначен для снабжения одной водоразборной точки горячей водой и рассчитан на установку в комплекте со смесителем 4
- Технические характеристики 4
- Габариты 5
- Комплект поставки 5
- Описание прибора 5
- Рис 1 габариты в мм 5
- Рис 2 комплект поставки 5
- Безнапорный открытый вариант установки 6
- Габариты указаны в мм 6
- Монтаж 6
- Прибора должны выполняться компетентными специалистами с соблюдением действующих стандартов и нормативов мы вправе отказаться от любой ответственности за поломки вызванные несоблюдением данных инструкций 6
- Работы по монтажу вводу в эксплуатацию и техобслуживанию данного 6
- Рис 3 безнапорный открытый вариант установки с применением специального смесителя 6
- Стандартные варианты установки 6
- Габариты указаны в мм 7
- Монтаж 7
- Напорный закрытый вариант установки 7
- Рис 4 напорный закрытый вариант установки с применением стандартного смесителя 7
- Входной патрубок обозначен синим цветом на табличке с паспортными данными расположенной под крышкой а выходной 9
- Герметичности 9
- Красным 9
- Монтаж 9
- Откройте кран горячей воды смесителя и проверьте соединения на предмет 9
- Проследите за тем чтобы шланги не создавали никакой механической нагрузки на 9
- Проточный водонагреватель 9
- Рис 6 подключение подводки 9
- Соедините шланги смесителя с соответствующими патрубками прибора 9
- Тщательно промойте шланги перед их подключением к прибору 9
- В зависимости от температуры воды в водопроводной сети с помощью регулировочного винта можно увеличить или уменьшить скорость потока для достижения комфортной температуры воды выходящей из смесителя направление вращения указано на следующем рисунке 13
- Максимальные температура и объемный расход воды зависят от условий в месте эксплуатации прибора 13
- Направление вращения 13
- Поток 13
- Регулировка объемного расхода и температуры воды 13
- Рис 11 регулировка объемного расхода и температуры воды 13
- Рис 12 зависимость температуры нагрева от объемного расхода горячей воды 13
- Температура 13
- Эксплуатация 13
- Для обеспечения беспрепятственного выхода воды следует регулярно раскручивать 15
- Для чистки пластиковых поверхностей и арматуры достаточно использовать влажную 15
- И чистить аэратор распылитель установленный в изливе смесители и лейку душа чтобы обеспечить безотказное и безопасное функционирование прибора каждые три года рекомендуется вызывать компетентного специалиста для проверки электронных и сантехнических компонентов 15
- Поиск и устранение неисправностей 15
- Самостоятельное устранение проблем 15
- Следующая таблица призвана помочь вам определить и устранить причины возможных проблем 15
- Ткань запрещается использовать абразивные и хлоросодержащие чистящие средства и растворители 15
- Чистка и уход 15
- В случае повреждения соединительного кабеля его необходимо заменить оригинальным кабелем полученным от изготовителя прибора с привлечением компетентного специалиста для его замены 16
- Если вы не может исправить неполадку своими силами с помощью таблицы возможных неисправностей и способов их устранения обратитесь в сервисную службу 16
- Поиск и устранение неисправностей 16
- Запасные части 17
- Поиск и устранение неисправностей 17
- При заказе запасных частей просим указывать модель и серийный номер прибора 17
- Рис 14 запасные части 17
