9
Монтаж
4. Тщательно промойте шланги перед их подключением к прибору.
5. Соедините шланги смесителя с соответствующими патрубками прибора.
Входной патрубок обозначен синим цветом на табличке с паспортными данными
(расположенной под крышкой), а выходной – красным.

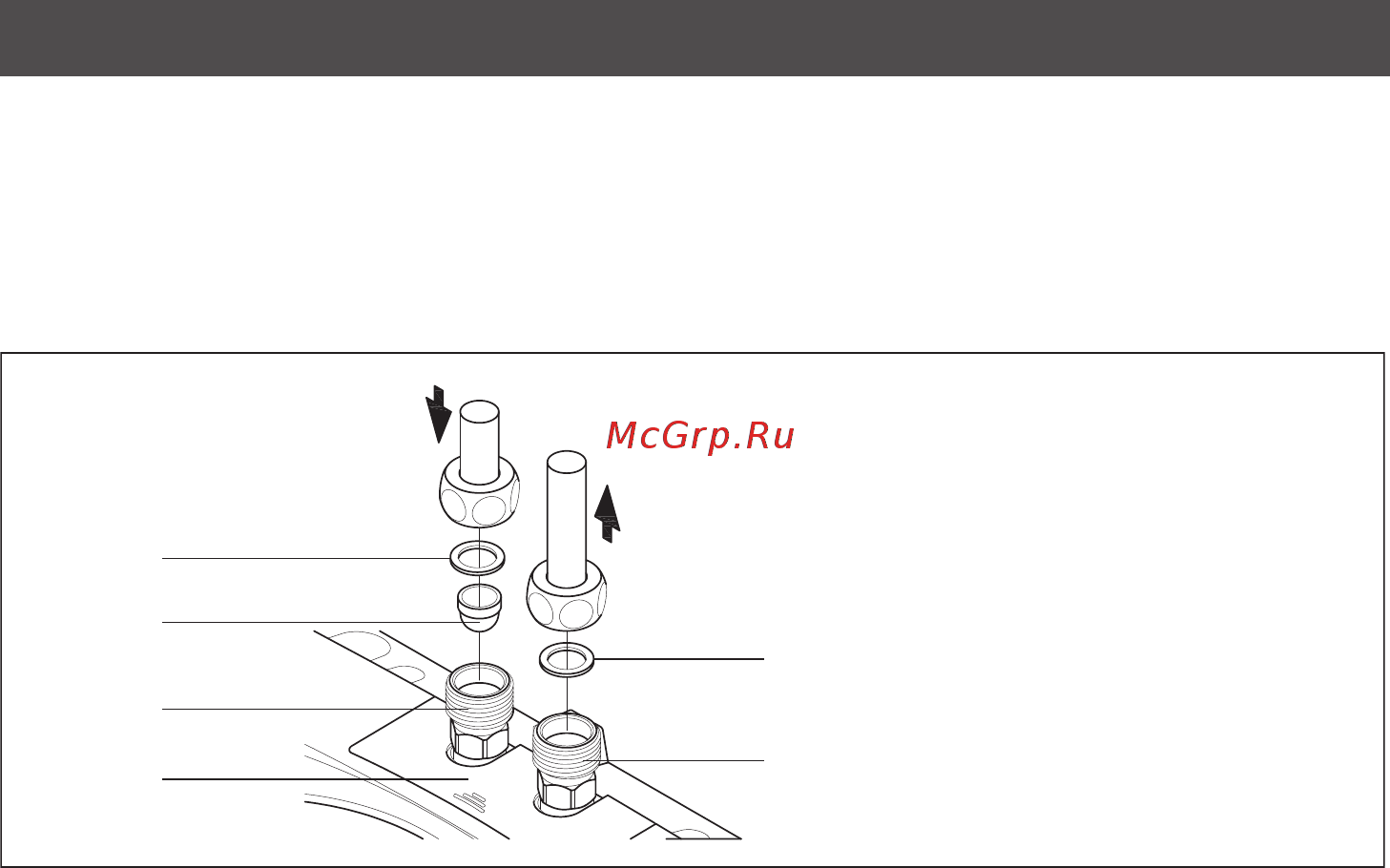

Рис. 6:
Подключение подводки
6. Проследите за тем, чтобы шланги не создавали никакой механической нагрузки на
проточный водонагреватель.
7. Откройте кран горячей воды смесителя и проверьте соединения на предмет
герметичности.
a
d
a
b
c
e
a. Прокладка
b. Фильтр
c. Патрубок хол. воды (вход)
d. Патрубок гор. воды (выход)
e. Крышка с паспортными данными
