Oleo-Mac MB80 3652-80030E1 [41/56] Montaż zestawu pompy booster
![Oleo-Mac MB80 3652-80030E1 [41/56] Montaż zestawu pompy booster](/views2/1096940/page41/bg29.png)
97
5 6 7 8
Česky Pуccкий Polski
MONTÁŽ SOUPRAVY ČERPADLA BOOSTER
МОНТАЖ КОМПЛЕКТА БУСТЕРНОГО НАСОСА
MONTAŻ ZESTAWU POMPY BOOSTER
âerpadlo booster zaruãuje stál˘ prÛtok i s rozpra‰ovací
trubkou naklonûnou smûrem nahoru nebo dolÛ (obr.1).
Souprava pro čerpadlo booster obj.č. 365200273 (VOLITELNÁ
MOŽNOST) (obr.2):
Čerpadlo booster1)
Spojka2)
Přípojka3)
2 ks hadice L=320 mm - 1 ks hadice L=1.380 mm4)
6 ks spojovací pásky5)
MONTÁŽ
Odmontujte trubku, která spojuje nádrž na kapalinu -
(odšroubujte přípojku) s kohoutem kapaliny (odstraňte
pásku) (obr. 3).
Odstraňte polštář zádového popruhu.-
Nasaďte spojku do šestiúhelníkového sedla mřížky a pak -
vložte čerpadlo booster (obr.4). Pozn.: sedlo musí dole
sedět s vybráním mřížky a čerpadla (obr. 4). Čerpadlo

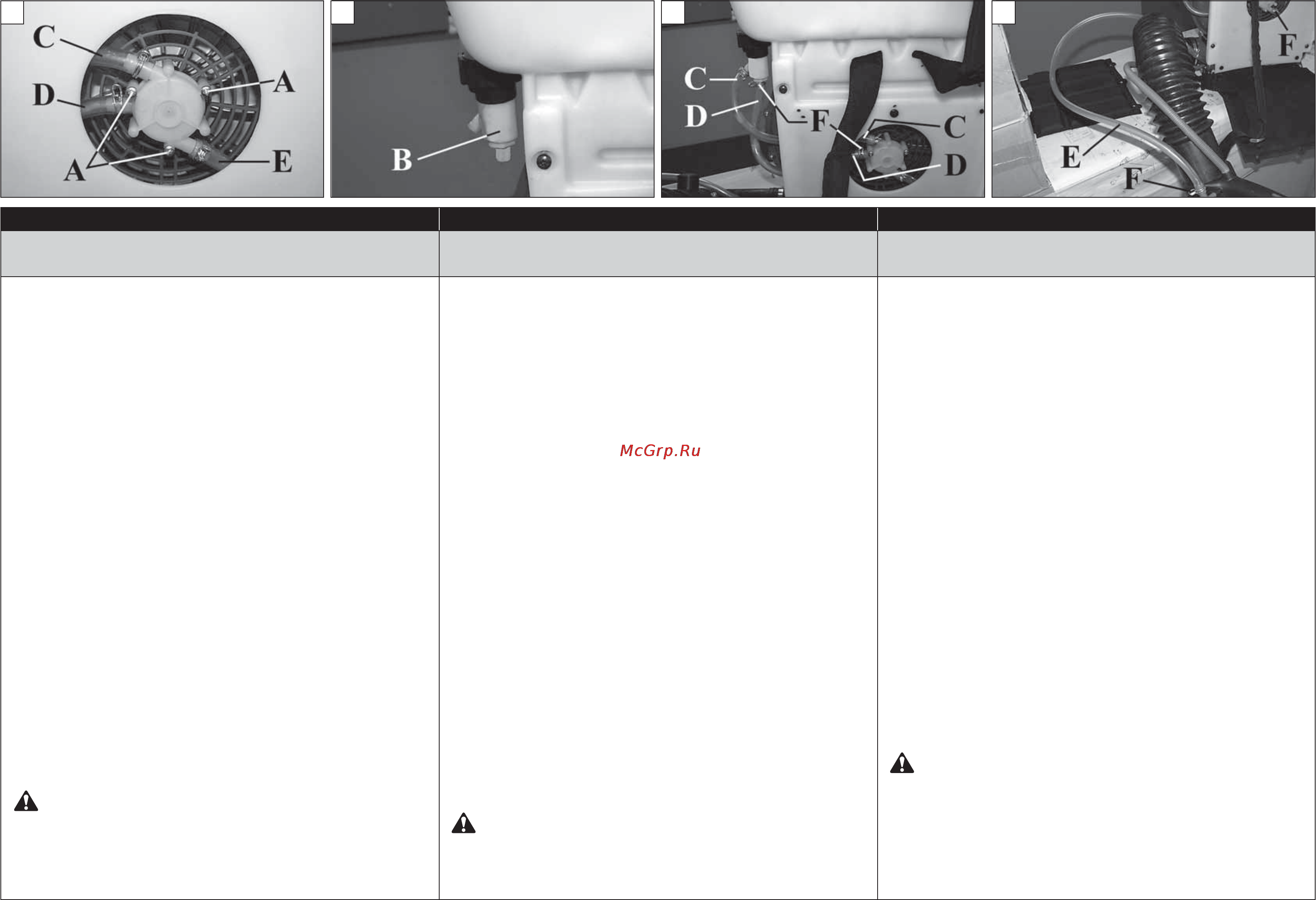

připevněte třemi šrouby (A, obr.5).
Zašroubujte přípojku (B, obr.6) do jejího usazení.-
Připojte 2 hadice L=320 mm C a D, jak je znázorněno na -
obr.5-7 pomocí pásek F.
Připojte hadici L=1.380 mm E, jak je znázorněno na -
obr. 5-8 pomocí připevňovacích pásek F.
UPOZORNùNÍ! - K rozpra‰ování prá‰kov˘ch
produktÛ ãerpadlo booster nepouÏívejte! Mohlo
by se váÏnû po‰kodit.
Бустерный насос обеспечивает постоянный расход
жидкости даже в том случае, когда труба распылителя
направлена вверх или вниз (Рис.1).
Комплект бустерного насоса, код 365200273 (ОПЦИЯ)
(Рис.2):
Бустерный насос1)
Муфта2)
Фитинг3)
2 трубки L=320 мм – 1 трубка L=1380 мм4)
6 хомутов5)
МОНТАЖ
Снимите трубку, соединяющую бачок для химикатов
(открутите фитинг) с краном (снимите хомут (Рис.
3).
Снимите подушку ранца.
-
Установите муфту в шестигранное гнездо решетки и -
затем установите бустерный насос (Рис.4).
Примечание: совместите гнездо в нижней части
решетки с соответствующей частью насоса (Рис. 4).
Закрепите насос тремя винтами (A, Рис.5).
Закрутите на свое место фитинг (B, Рис.6).
-
Соедините 2 трубки C и D длиной 320 мм, как показано -
на Рис.7 и закрепите их хомутами F.
Соедините трубку Е длиной 1380 мм, как показано на -
Рис.8 и скрепите ее хомутами F.
ВНИМАНИЕ! - Нельзя пользоваться бустерным
насосом для распыления порошка. Это
может серьезно повредить насос.
Pompka booster C gwarantuje sta∏y przep∏yw równie˝
gdy rura rozpylajàca pochylona jest w dó∏ lub w gór´.
(Rys. 1).
Zestaw pompy booster kod 365200273 (OPCJA) (Rys. 2):
Pompa booster1)
Złącze2)
Złączka3)
2 rury dł. = 320 mm - 1 rura dł. = 1.380 mm4)
6 zacisków5)
MONTAŻ
Odłączyć rurę łączącą zbiornik płynów (odkręcić złączkę) z -
kurkiem płynów (zdjąć zacisk) (Rys. 3).
Zdjąć poduszkę plecaka.-
Zamontować złącze w sześciokątnym gnieździe kraty i -
założyć pompę booster (Rys. 4). UWAGA: dopasować
gniazdo z zagłębieniem w dole kraty z elementem
pompy (Rys. 4). Zamocować pompę przy użyciu trzech
śrub (A, Rys. 5).
Dokręcić złączkę (B, Rys. 6) w gnieździe.-
Połączyć 2 rury dł. = 320 mm C i D, tak jak to pokazano na -
Rys. 7 przy użyciu zacisków F.
Połączyć rurę dł. = 1.380 mm E tak, jak to pokazano na -
Rys. 8 przy użyciu zacisków F.
UWAGA! – Nie stosowaç pompki booster do
rozpylania produktów w proszku. Pompka
mog∏aby si´ zepsuç.
-
