LIVI RELAY 12/24 РЕЛЕ «СУХОЙ КОНТАКТ» АГНС.421268.004 РЭ

Страница 7 из 12

8 СВЯЗЫВАНИЕ РЕЛЕ С ХАБОМ

Для связывания реле с хабом выполните следующие действия:

1. В приложении откройте вкладку «Устройства», нажмите кнопку и выберите пункт

«Добавить устройство».

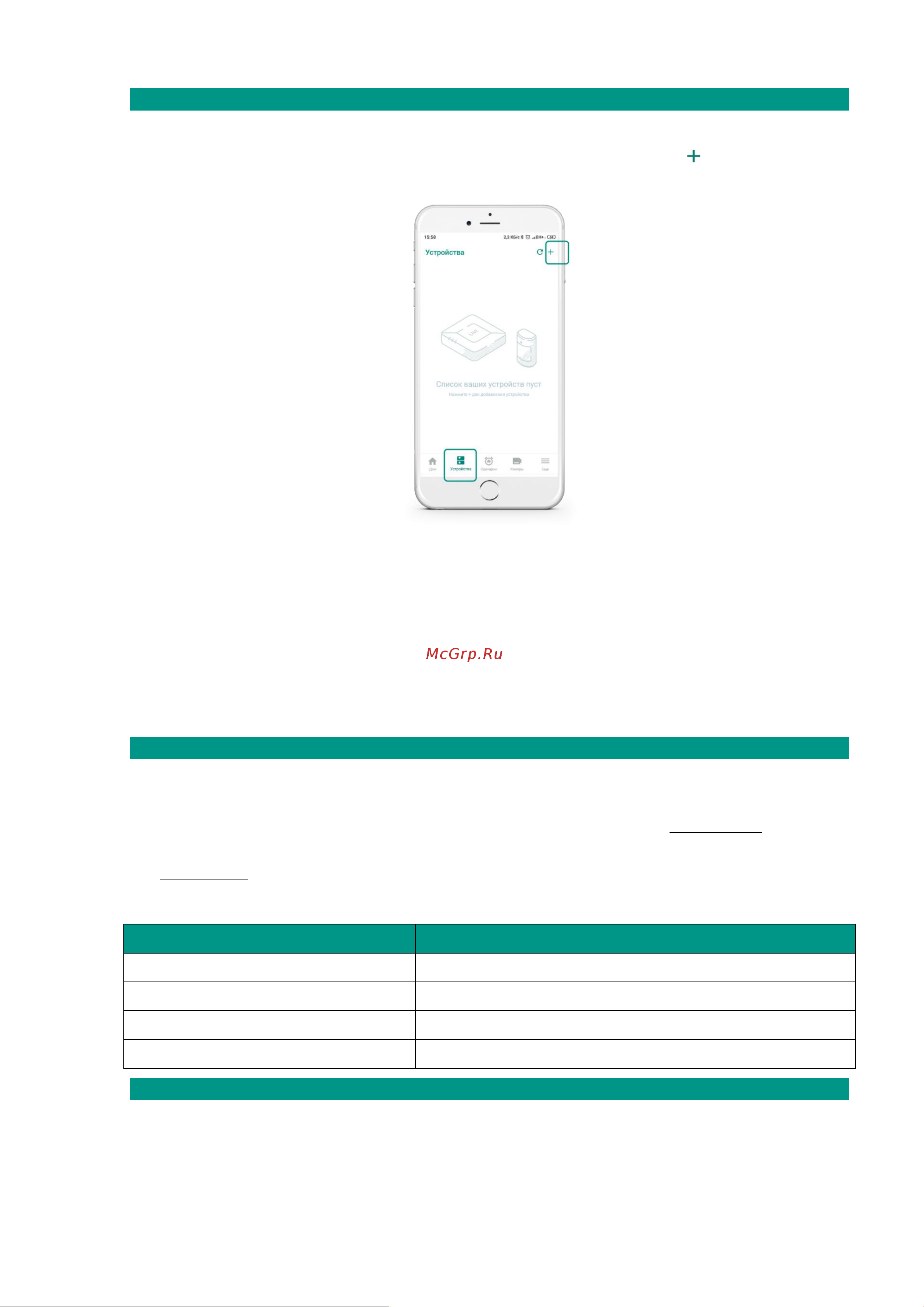

Рисунок 8.1 – Вкладка

Устройства

в приложении

2. Подайте электропитание на реле (и нагрузку, если она подключена к другому источнику

питания).

3. Индикатор реле известит о готовности к связыванию миганием голубым цветом в течение

60 секунд.

4. В приложении следуйте указаниям на экране, чтобы связать реле с хабом.

Реле находится в режиме связывания 60 секунд. Если Вы не успели связать его с хабом за этот

период, то обесточьте реле на 30 секунд, затем снова подайте питание. Реле перейдет в режим

связывания.

9 ОЦЕНКА КАЧЕСТВА СВЯЗИ

Выполните проверку качества связи реле с хабом в предполагаемом месте установки. Оценить

качество связи можно двумя способами:

1. В приложении на экране настройки реле (в строке

Уровень связи

, см. рисунок 13.1).

2. С помощью индикации на реле. Для этого дважды нажмите на функциональную кнопку (3,

рисунок 2.1) и посмотрите на индикатор реле. Соответствие уровня связи и индикации

представлено в таблице 9.1.

Таблица 9.1 – Соответствие уровня связи и индикации

Уровень связи

Индикация

Отличная связь

Индикатор мигает 3 раза зеленым цветом

Хорошая связь

Индикатор мигает 2 раза зеленым цветом

Удовлетворительная связь

Индикатор мигает 1 раз зеленым цветом

Нет связи

Индикатор мигает 4 раза красным цветом

10 ПРОВЕРКА РАБОТОСПОСОБНОСТИ РЕЛЕ

Для проверки работоспособности реле подайте команду на включение реле с помощью

переключателя на вкладке

Устройства

в приложении. Затем подайте команду на отключение

реле.

Отследите выполнение действий реле (по состоянию подключенной нагрузки), появление

светодиодной индикации (если вы видите реле) и оповещений в приложении.
