LIVI RELAY 12/24 РЕЛЕ «СУХОЙ КОНТАКТ» АГНС.421268.004 РЭ

Страница 6 из 12

7 МОНТАЖ РЕЛЕ

Монтаж и ввод в эксплуатацию реле должны выполняться только

квалифицированным электриком, независимо от типа электросети, в которую

подключается реле.

Перед монтажом реле ознакомьтесь с мерами предосторожности и соблюдайте их

(см. п. 3)!

Для установки реле в выбранном месте выполните следующие действия:

1. Подключите источник бесперебойного питания от 10 до 30 В к клеммам реле в

соответствии c одной из схем, приведенных далее (см. рисунок 7.1 – рисунок 7.3).

2. Подключите реле к нагрузке кабелем достаточного сечения в соответствии с выбранной

нагрузкой.

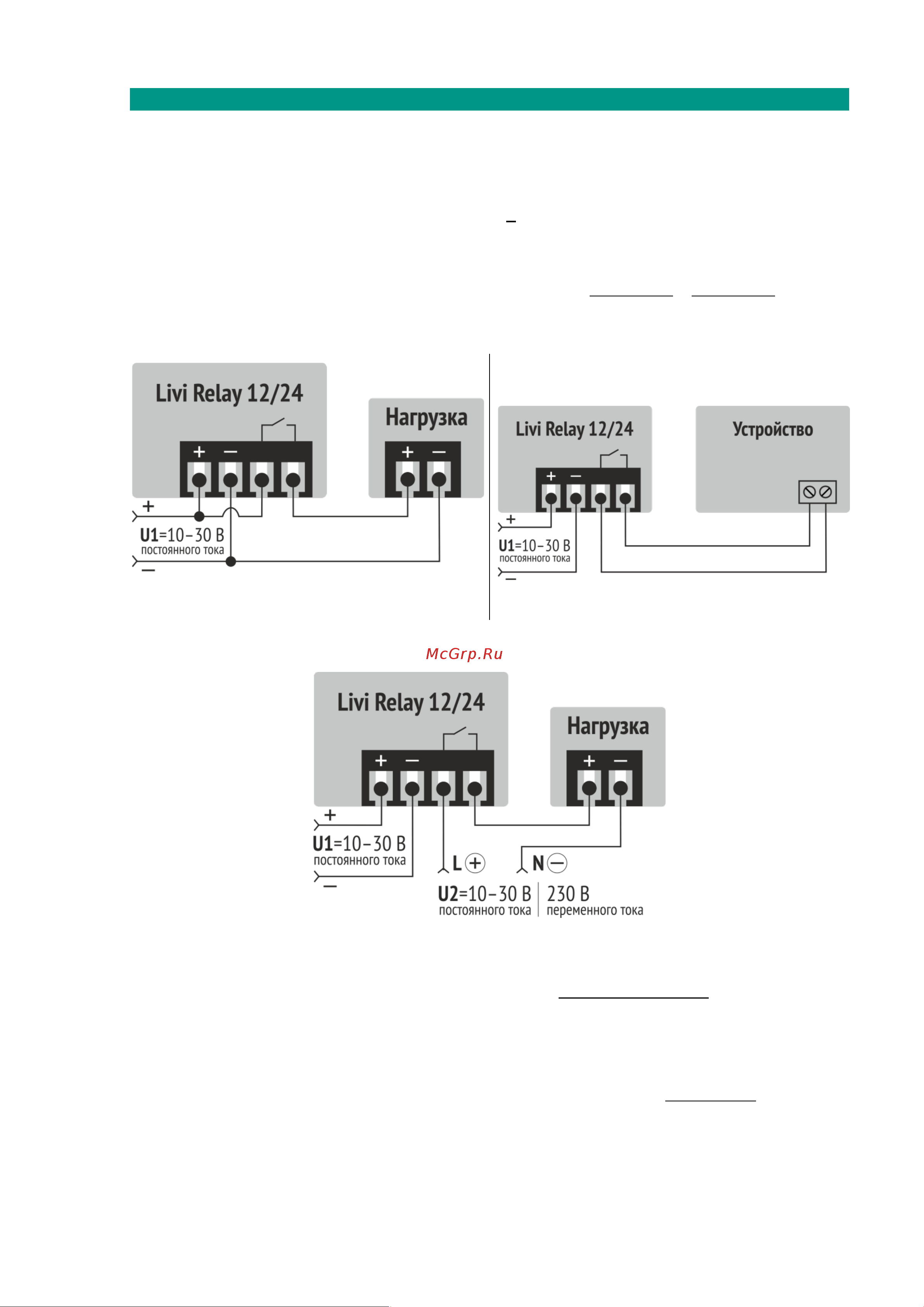

Рисунок 7.1 – Схема подключения к одному источнику

бесперебойного питания

Рисунок 7.2 – Схема подключения к управляющему выходу

типа «сухой контакт» устройства*

* В качестве управляющего выхода у устройства может использоваться вход для подключения комнатного термостата у

котла, контакты управления на контроллере шлагбаума и т. д.

Рисунок 7.3 – Схема подключения к разным источникам питания

Примечание – При коммутации индуктивной нагрузки (электромагнитный или

электромеханический замок, электродвигатель, электромагнитный пускатель) необходимо

применять искрогасящие цепи: защитный диод или снабберный модуль. Защитный диод

применяется в случае питания индуктивной нагрузки постоянным током, подключается

параллельно нагрузке, обратно по полярности. Снабберный модуль может применяться при

питании индуктивной нагрузки как постоянным током, так и переменным, подключается

параллельно нагрузке.

3. При установке реле в подрозетник, выведите антенну (1, рисунок 2.1) наружу и

разместите под пластиковой рамкой розетки. Чем дальше антенна будет расположена от

металлических конструкций, тем меньше шанс экранирования радиосигнала. Ни в коем

случае не укорачивайте антенну.
