Евроавтоматика F&F PK-1P/36 36В АС/DC, 16 А, 1 переключающий, 1 модуль, монтаж на DIN-рейке EA06.001.005 Инструкция по эксплуатации онлайн

Евроавтоматика PK-1P-36 Инструкция по эксплуатации онлайн
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
темп е ратурах) , для иск лючения пов р ежде н ий ,
вызванных конденсацией влаги, необходимо выдержать
изделие в теплом помещении не менее 2-х часов.
ВНИМАНИЕ!
В ассортименте продукции СООО «Евроавтоматика
ФиФ» имеются реле электромагнитные PK-1P со
следующими напряжениями питания:
џ 230, 110 V AC;
џ 12, 24, 36, 48 V AC/DC.
Реле электромагнитное PK-1P-36
Назначение
Реле электромагнитное PK-1P-36 предназначено для
гальванической развязки между силовыми цепями и цепями
управления, дистанционного включения нагрузки путем
подачи управляющего напряжения на обмотку реле, а также
использования в качестве промежуточного.
Реле электромагнитное........................................................ 1 шт.
Комплект поставки
Упаковка................................................................................ 1 шт.
Руководство по эксплуатации.............................................. 1 шт.
Реле электромагнитное PK-1P выполнено в одномодульном
корпусе для крепления на DIN-рейку 35 мм. На передней
панели имеется индикатор (светодиод) питания/смены
положения контактов исполнительно реле.

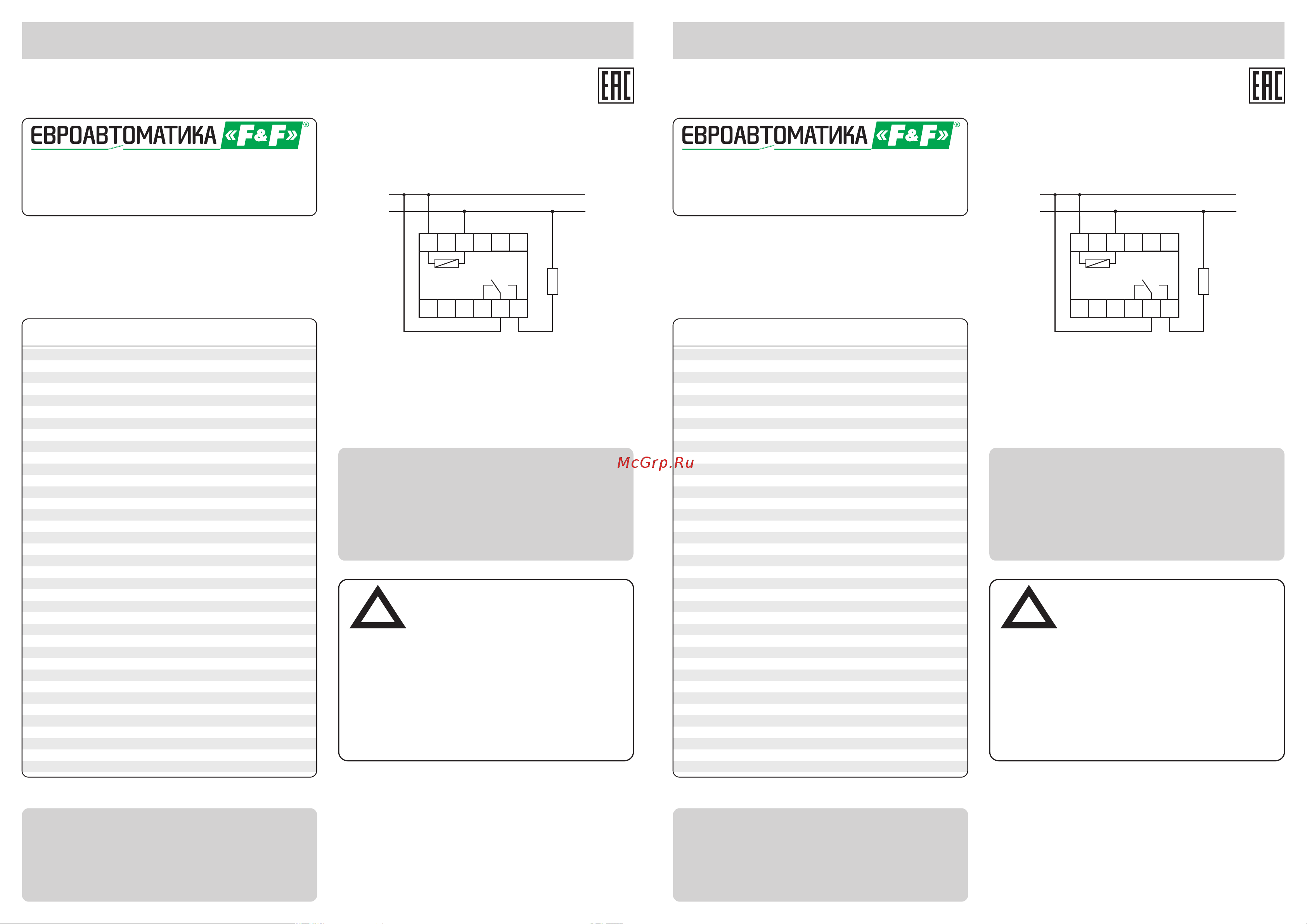

Схема подключения
Подключение
1. Отключить питание.
3. Нагрузку подключить между нулевым проводом и
зажимом 12.
4. Включить питание.
2. Провод фазы/плюс (L/+) подключить к зажимам 1 и 11,
провод нуля/минус (N/-) к зажиму 3.
Руководство по эксплуатации
ТУ BY 590618749.027-2017
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Технические характеристики
Момент зажатия (затяжки), Нм 0,4
Категория перенапряжения III
- хранения -50...+50
Тип корпуса 1S
- без нагрузки 18 000
Температура окружающей среды, ºC:
2
Подключение винтовые зажимы, 2,5 мм
Степень загрязнения среды 2
Артикул EA06.001.005
- контакт-контакт 1,0
- работы -25...+50
6
Механический ресурс, циклы > 3х10
Максимальная частота коммутации, цикл/час:
Код ETIM EC001437
- при номинальной нагрузке 600
Степень защиты корпуса IP20
Габариты (ШхВхГ), мм 18x90x65
Индикация 1 светодиод
Монтаж на DIN-рейке 35 мм
Номинальное напряжение изоляции, В 400 AC
Напряжение пробоя, кВ:
Дополнительные данные:
- контакт-катушка 2,5
Данные контактов:
Количество контактов 1
Тип контактов NO/NC
Номинальное напряжение контактов, В 250 AC
Номинальный коммутируемый ток, А 16 AC-1
Время срабатывания/возврата, не более, мс 40/20
Данные катушки:
питания (Uн), В 36 AC/DC +10/-15%
Частота питающей сети, Гц 50
Напряжение отпускания 0,7Uн
Номинальное напряжение
Потребляемый ток, не более, мА 30
1
2
3
4
5
6
7
8
9
10
11
12
~/+
~/–
RH
И з д е л и е с л е д у е т п о д к л ю ч а т ь к
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
темп е рат у р ах) , д ля иск люче н ия пов р ежде н ий ,
вызванных конденсацией влаги, необходимо выдержать
изделие в теплом помещении не менее 2-х часов.
ВНИМАНИЕ!
В ассортименте продукции СООО «Евроавтоматика
ФиФ» имеются реле электромагнитные PK-1P со
следующими напряжениями питания:
џ 230, 110 V AC;
џ 12, 24, 36, 48 V AC/DC.
Реле электромагнитное PK-1P-36
Назначение
Реле электромагнитное PK-1P-36 предназначено для
гальванической развязки между силовыми цепями и цепями
управления, дистанционного включения нагрузки путем
подачи управляющего напряжения на обмотку реле, а также
использования в качестве промежуточного.
Комплект поставки
Реле электромагнитное........................................................ 1 шт.
Руководство по эксплуатации.............................................. 1 шт.
Упаковка................................................................................ 1 шт.
Подключение
Схема подключения
Реле электромагнитное PK-1P выполнено в одномодульном
корпусе для крепления на DIN-рейку 35 мм. На передней
панели имеется индикатор (светодиод) питания/смены
положения контактов исполнительно реле.
1. Отключить питание.
3. Нагрузку подключить между нулевым проводом и
зажимом 12.
4. Включить питание.
2. Провод фазы/плюс (L/+) подключить к зажимам 1 и 11,
провод нуля/минус (N/-) к зажиму 3.
Руководство по эксплуатации
ТУ BY 590618749.027-2017
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Технические характеристики
Данные контактов:
Количество контактов 1
Тип контактов NO/NC
Номинальное напряжение контактов, В 250 AC
Номинальный коммутируемый ток, А 16 AC-1
Время срабатывания/возврата, не более, мс 40/20
Данные катушки:
Номинальное напряжение
питания (Uн), В 36 AC/DC +10/-15%
Частота питающей сети, Гц 50
Напряжение отпускания 0,7Uн
Потребляемый ток, не более, мА 30
- контакт-катушка 2,5
Номинальное напряжение изоляции, В 400 AC
Напряжение пробоя, кВ:
6
Механический ресурс, циклы > 3х10
Дополнительные данные:
Температура окружающей среды, ºC:
- при номинальной нагрузке 600
- хранения -50...+50
Тип корпуса 1S
2
Подключение винтовые зажимы, 2,5 мм
- контакт-контакт 1,0
Максимальная частота коммутации, цикл/час:
Артикул EA06.001.005
Монтаж на DIN-рейке 35 мм
Категория перенапряжения III
- без нагрузки 18 000
- работы -25...+50
Код ETIM EC001437
Степень загрязнения среды 2
Степень защиты корпуса IP20
Момент зажатия (затяжки), Нм 0,4
Индикация 1 светодиод
Габариты (ШхВхГ), мм 18x90x65
1
2
3
4
5
6
7
8
9
10
11
12
~/+
~/–
RH
И з д е л и е с л е д у е т п о д к л ю ч а т ь к
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
