5.4.4 Подключение ТП

Прибор и ТП следует соединять напрямую (при достаточной длине проводников ТП) или при помощи

удлинительных компенсационных проводов, соответствующих типу используемых в ТП, с соблюдением

полярности.

Допускается также использовать провода из металлов с термоэлектрическими характеристиками, которые в

диапазоне температур 0 ... 100 °С аналогичны характеристикам материалов электродов термопары.

Рабочий спай термопары должен быть электрически изолирован от заземленного оборудования.

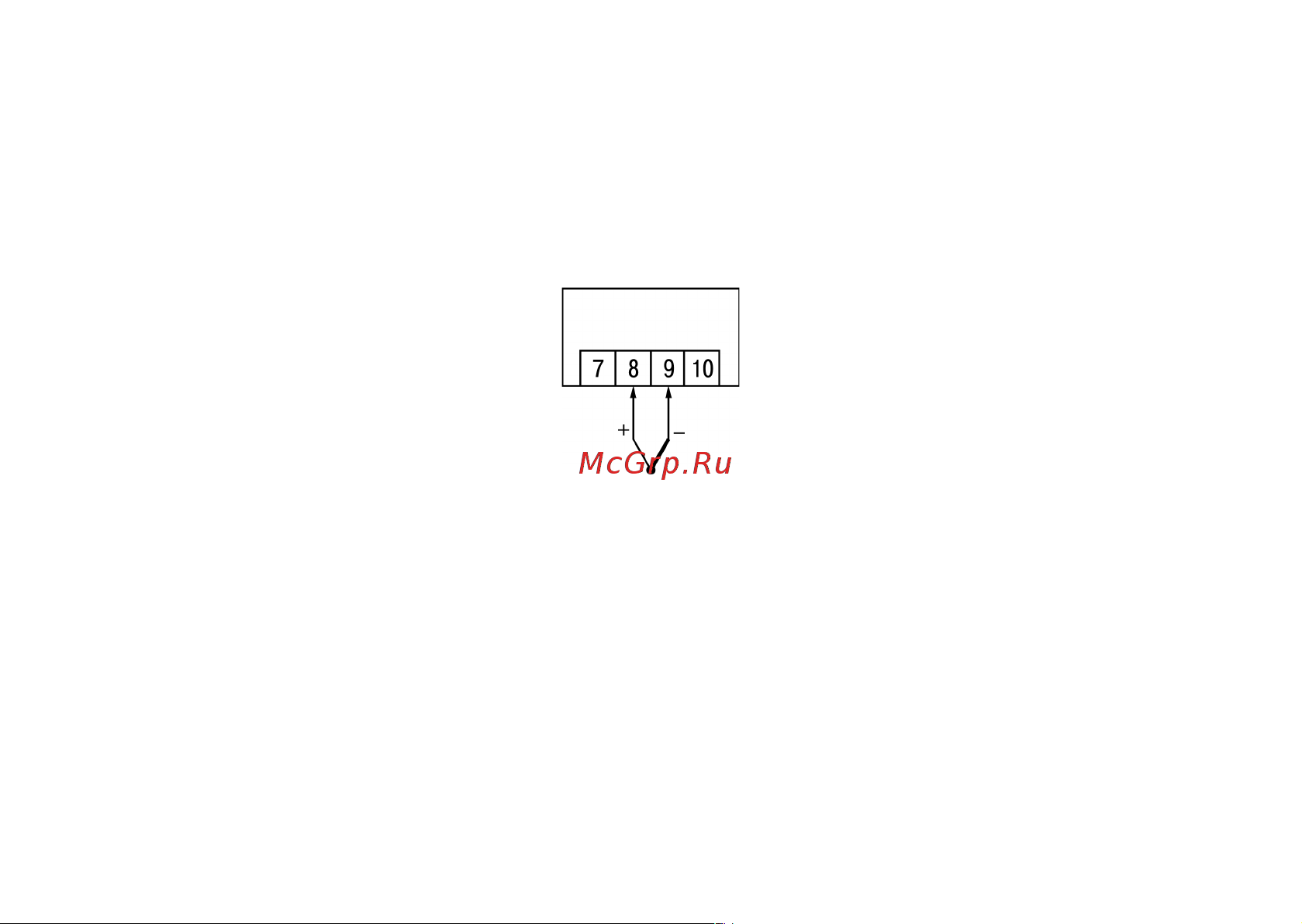

Рисунок 5.4 – Схема подключения ТП

5.4.5 Подключение датчика с сигналом тока и напряжения

Для индикации реального значения входной величины сигнал с датчика масштабируется.

При соединении датчиков и прибора необходимо соблюдать полярность, см. рисунок 5.5.
