1) с выходным сигналом тока

2) с выходным сигналом напряжения

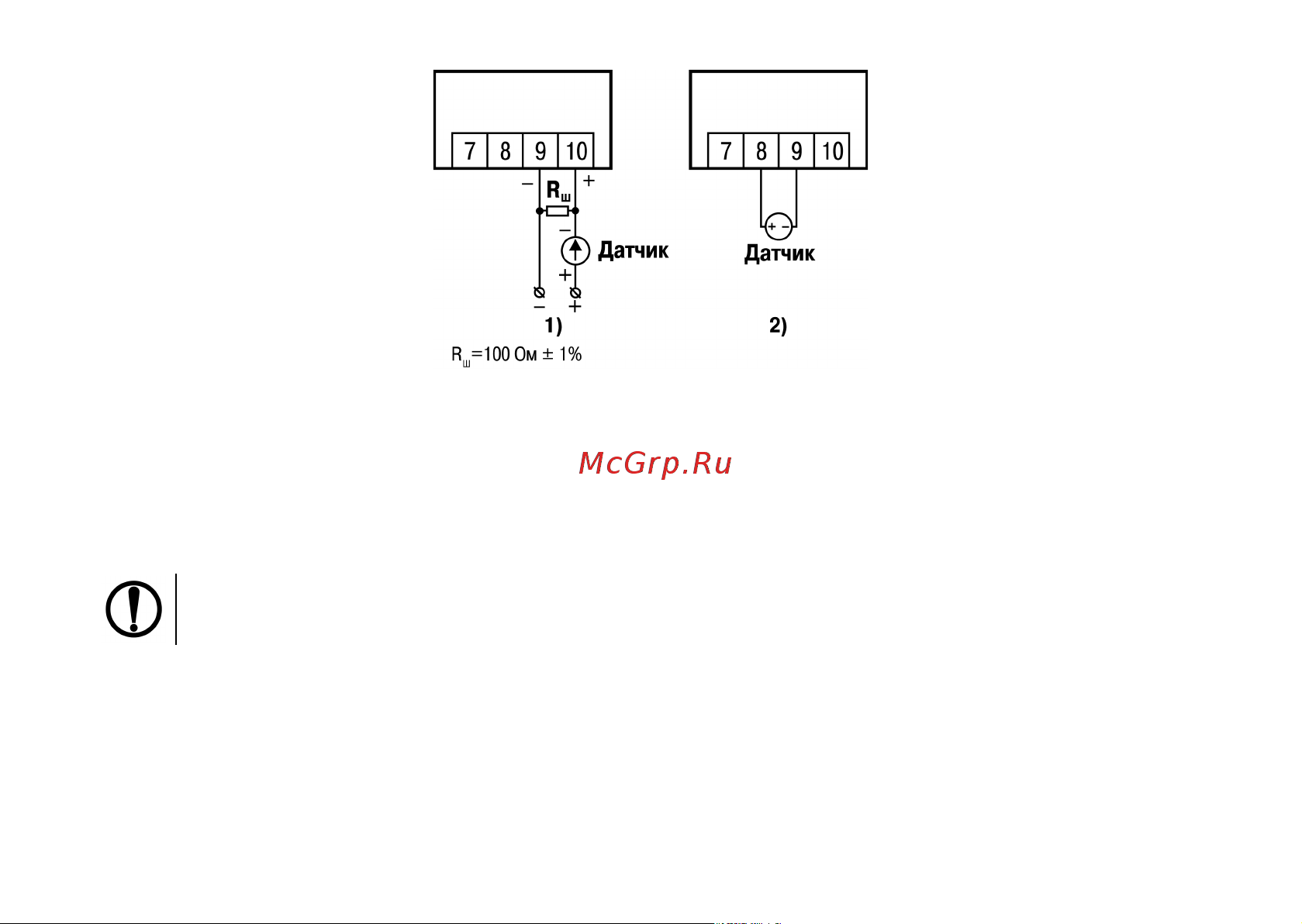

Рисунок 5.5 – Схема подключения датчиков

5.4.6 Подключение к сети питания

ПРЕДУПРЕЖДЕНИЕ

При случайной подаче напряжения на измерительный вход (клеммы 7-10) прибор выйдет из строя.

Прибор включается в сеть 220 В 50 Гц через трансформатор, который входит в комплект поставки.

Линия питания подсоединяется к клеммам 1 и 2 через трансформатор, см. рисунок 5.6 .
