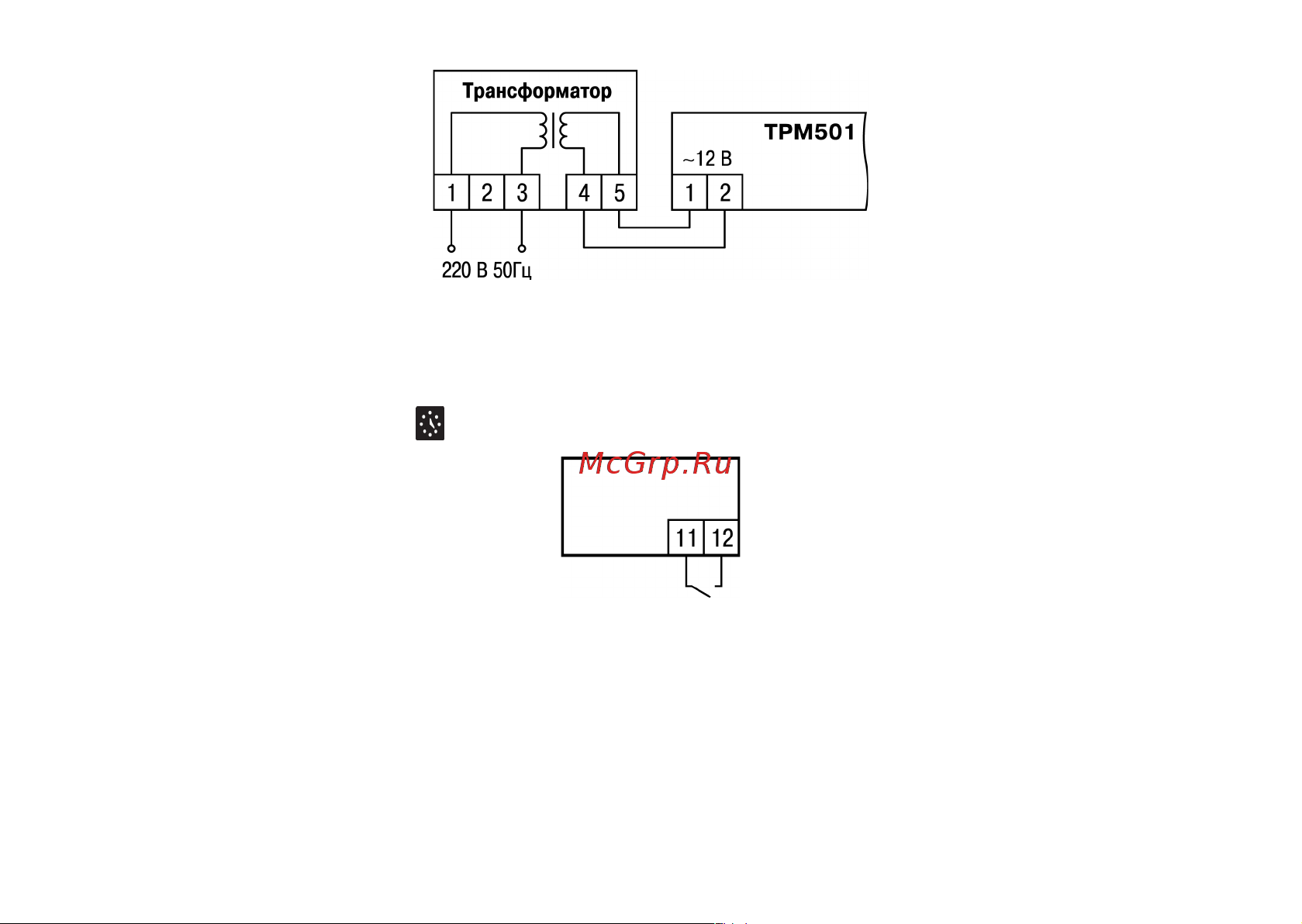

Рисунок 5.6 – Схема подключения трансформатора

5.4.7 Подключение внешнего управления таймером

К управляющему входу (клеммы 11 и 12) ТРМ501 можно подключить устройство внешнего управления

таймером, дублирующее кнопку

(см. рисунок 5.7).

Рисунок 5.7 – Схема подключения внешней кнопки «СТОП/ПУСК»

В качестве внешней кнопки можно использовать:

• контакты кнопок, выключателей, герконов, реле и других устройств (R < 1 кОм);

• активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом;

• другие типы датчиков с выходным напряжением высокого уровня от 2,4 до 30 В, и низкого уровня от 0 до

0,8 В. Входной ток при напряжении низкого уровня не должен превышать 15 мА.
