105187, Москва, Измайловское шоссе, 73-Б

(495) 921-2262, (499)166-5848, (499)166-5868

e-mail: info@rele.ru internet: http://www.rele.ru

Телефон технической поддержки: +7 (499) 166-58-71

Реле температуры и влажности ТР-В-01М

(С) 2022.0210 =115

На лицевой панели ТР-В-01М находятся:

-цифровой индикатор красного цвета, отображающий величину температуры;

-цифровой индикатор белого (синего) цвета, отображающий величину влажности;

-зеленый светодиод, индицирующий подачу питания;

-желтый светодиод, индицирующий срабатывание исполнительного реле в 1-м канале;

-синий светодиод, индицирующий срабатывание исполнительного реле во 2-м канале;

-кнопки настройки величин срабатывания в каналах температуры и влажности.

Желтый светодиод мигает при отказе датчика либо обрыве кабеля.

Режим 1. Смешанный режим. В этом режиме контролируется и температура (реле 1 - контакты 15-16-18), и

влажность (реле 2 - контакты 25-26-28). На верхнем (красном) индикаторе отображается температура, на ниж-

нем (белом или синем) – влажность в зоне датчика.

Охлаждение

Нагрев

Tг

T °C

Реле

вкл

Реле

выкл

t11 t10

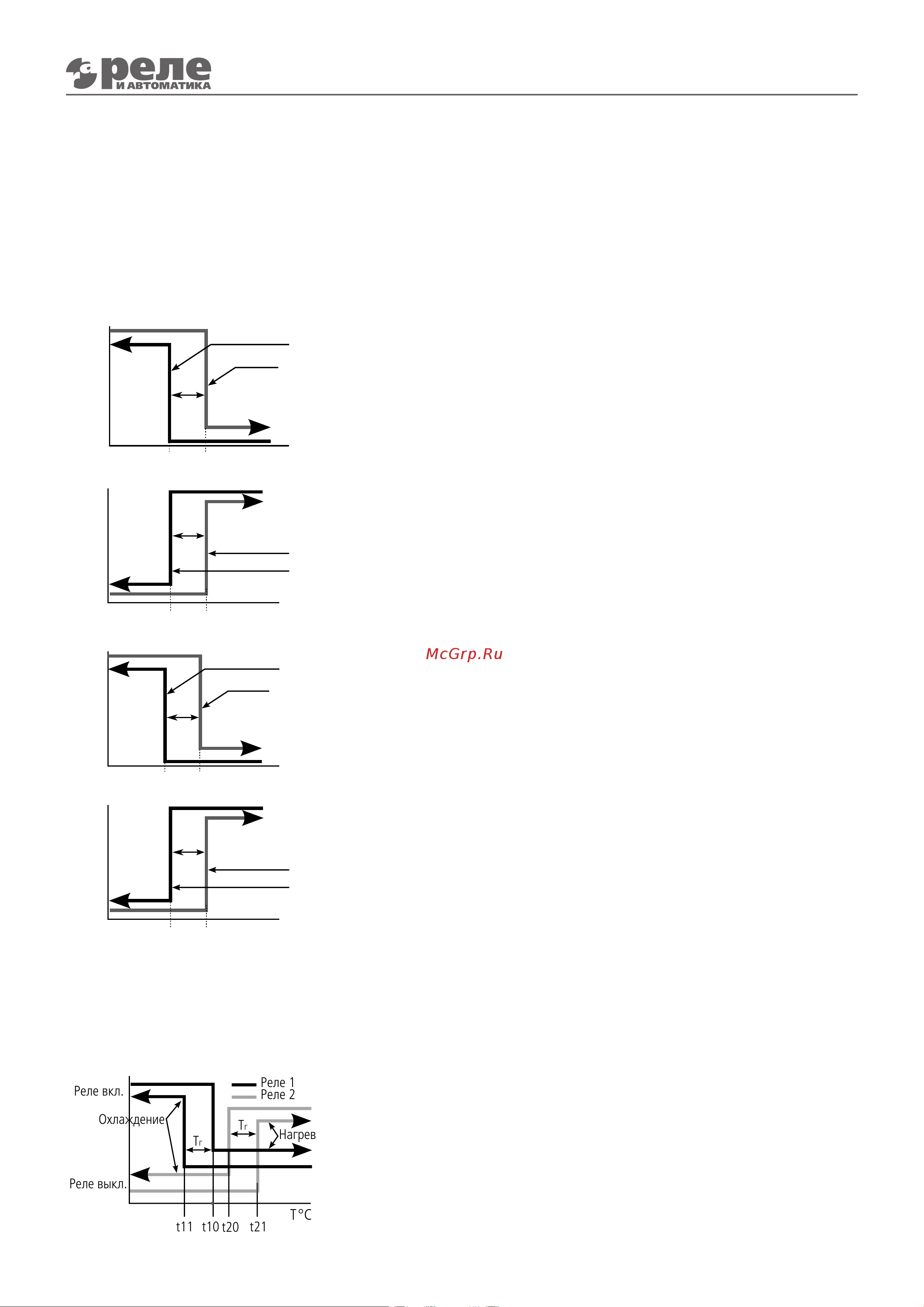

График работы ТР-В–01М в режиме «нагрев» (t11<t10).

Если температура датчика ниже температуры t11, реле 1 включится (замкнутся

контакты исполнительного реле 15-18), включится желтый светодиод. При уве-

личении температуры в контролируемой точке выключение реле произойдет при

температуре t10, погаснет желтый светодиод. Дальнейшее увеличение темпе-

ратуры не изменит состояния реле (постоянно выключено), желтый светодиод

погашен. При охлаждении реле включится, когда температура опустится до t11.

Дальнейшее уменьшение температуры также не изменит состояния реле (посто-

янно включено), желтый светодиод включен.

Охлаждение

Нагрев

Tг

T °C

Реле

вкл

Реле

выкл

t10

t11

График работы ТР-В–01М в режиме «охлаждение» (t11>t10).

Если температура датчика ниже температуры t10, реле 1 выключено (контакты ис-

полнительного реле 15-18 разомкнуты), желтый светодиод погашен. При увели-

чении температуры включение реле произойдет при температуре t11, включится

желтый светодиод. Дальнейшее увеличение температуры не изменит состояния

реле (постоянно включено), желтый светодиод включен. При охлаждении реле

выключится, когда температура опустится до t10. Дальнейшее уменьшение тем-

пературы также не изменит состояния реле (постоянно выключено), желтый све-

тодиод погашен.

Осушение

Увлажнение

Нг

%RH

Реле

вкл

Реле

выкл

H11 H10

График работы ТР-В–01М в режиме «увлажнение» (Н11<Н10).

Если влажность в зоне датчика ниже Н11, реле 2 включится (замкнутся контак-

ты исполнительного реле 25-28), включится синий светодиод. При увеличении

влажности в контролируемой точке выключение реле произойдет при влажно-

сти Н10, синий светодиод погаснет. Дальнейшее увеличение влажности не из-

менит состояния реле 2 (постоянно выключено). При осушении реле включится,

когда влажность опустится до Н11. Дальнейшее уменьшение влажности также

не изменит состояния реле (постоянно включено), синий светодиод включен.

Осушение

Увлажнение

Hг

Реле

вкл

Реле

выкл

Н10

Н11

%RH

График работы ТР-В-01М в режиме «осушение» (Н11>Н10).

Если влажность в зоне датчика ниже Н10, реле 2 выключено (контакты 25-28

исполнительного реле разомкнуты), синий светодиод погашен. При увеличе-

нии влажности включение реле 2 произойдет при влажности Н11, включится

синий светодиод. Дальнейшее увеличение влажности не изменит состояния

реле (постоянно включено). При осушении реле выключится, когда влажность

опустится до Н10, погаснет синий светодиод. Дальнейшее уменьшение влаж-

ности также не изменит состояния реле (постоянно выключено), синий свето-

диод погашен.

Режим 2. Контроль только температуры. В этом режиме возможно организовать выполнение разных задач-

термостат, форсированный нагрев или охлаждение при срабатывании реле 2-х каналов при разной или одина-

ковой температуре. В этом режиме на верхнем (красном) индикаторе отображается измеренная температура,

на нижнем (синем или белом) - влажность в мерцающем виде (влажность отображается, но не контролируется).

Для примера приведем график работы реле в режиме термостат.



T °C

Реле вкл.

Реле выкл.

Охлаждение

Нагрев

t11

Реле 2

Реле 1

Tг

t10

t20

t21

График работы ТР-В–01М в режиме «термостат».

Если температура датчика ниже температуры t11, включено реле 1 (зам-

кнуты контакты 15 и 18), включен желтый светодиод. Нагреваем. При

увеличении температуры датчика до t10 выключится реле 1 (разомкнутся

контакты 15 и 18), погаснет желтый светодиод. При увеличении темпе-

ратуры до t21 включится реле 2 (замкнутся контакты 25 и 28), включится

синий светодиод. Дальнейшее увеличение температуры не изменит со-

стояния обоих реле (первое – выключено, второе – включено). Охлажда-

ем. При охлаждении, реле 2 выключится, когда температура опустится до

t20, выключится синий светодиод. При дальнейшем охлаждении датчика,
