105187, Москва, Измайловское шоссе, 73-Б

(495) 921-2262, (499)166-5848, (499)166-5868

e-mail: info@rele.ru internet: http://www.rele.ru

Телефон технической поддержки: +7 (499) 166-58-71

Реле температуры и влажности ТР-В-01М

(С) 2022.0210 =115

реле 1 включится при температуре t11, включится желтый индикатор. Дальнейшее уменьшение температуры не

изменит состояния реле (постоянно включено реле 1 и выключено реле 2).

Назначение каналов в этом режиме может быть любым и полностью зависит от соотношения величин (см. гра-

фики работы реле в режиме 1):

t11 – температура включения реле 1 канала;

t10 - температура выключения реле 1 канала;

t21 – температура включения реле 2 канала;

t20 - температура выключения реле 2 канала.



H,%

Реле вкл.

Реле выкл.

Увлажнение

Осушение

H11

Реле 2

Реле 1

Hг

H10

H20

H21

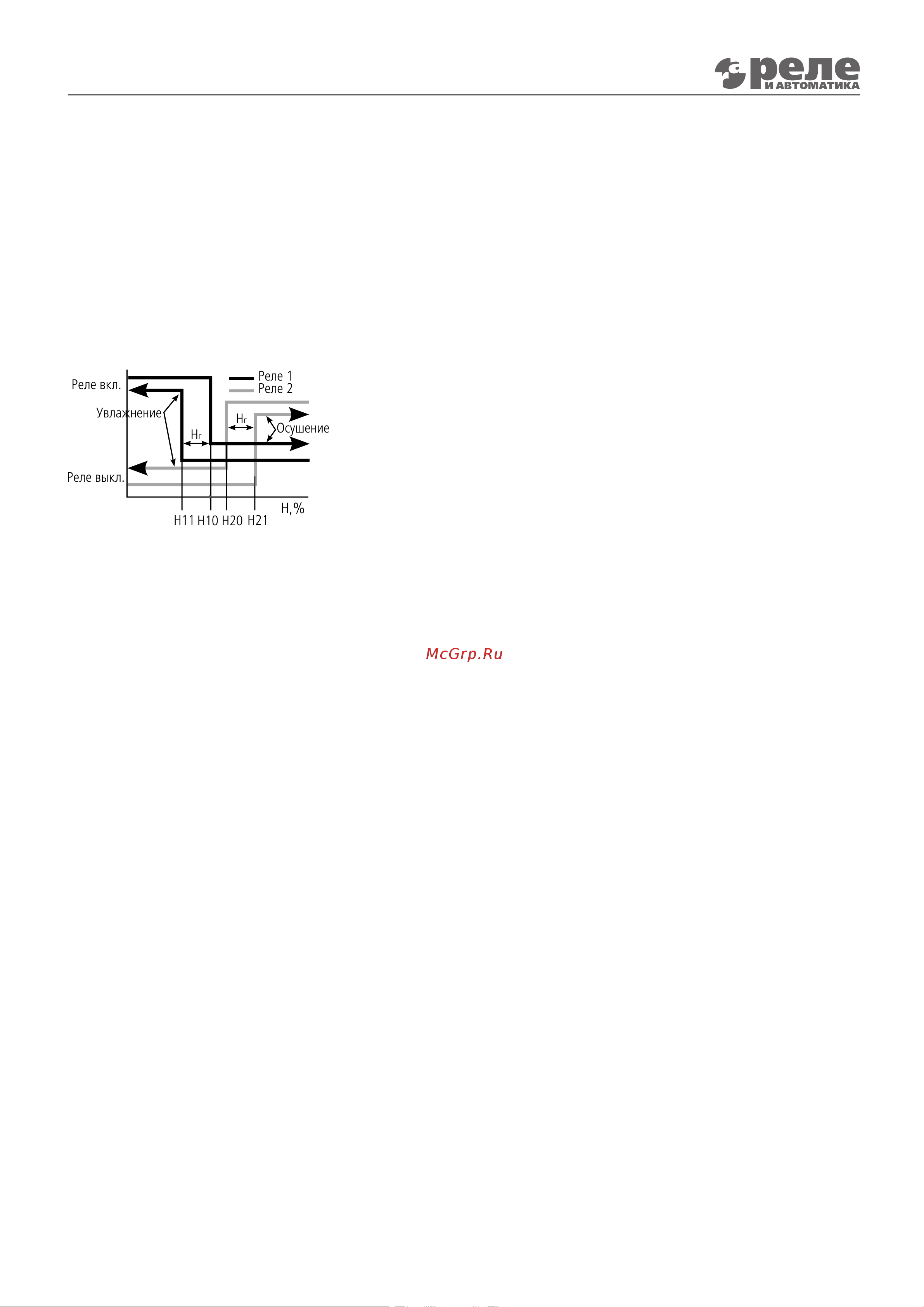

График работы ТР-В–01М в режиме «гигростат».

Если влажность в зоне датчика ниже Н11, включено реле 1 (замкнуты

контакты 15 и 18), включен желтый светодиод. Увлажняем. При увели-

чении влажности до Н10 выключится реле 1 (разомкнутся контакты 15 и

18), выключится желтый светодиод. При увеличении влажности до Н21

включится реле 2 (замкнутся контакты 25 и 28), включится синий свето-

диод. Дальнейшее увеличение влажности не изменит состояния обоих

реле (первое – выключено, второе – включено). При осушении, реле 2

выключится, когда влажность опустится до Н20, погаснет синий свето-

диод. При дальнейшем осушении в зоне датчика, реле 1 включится при

влажности Н11, включится желтый светодиод. Дальнейшее уменьшение влажности не изменит состояния реле

(постоянно включено реле 1 и выключено реле 2).

Назначение каналов в этом режиме может быть любым и полностью зависит от соотношения величин (см. гра-

фики работы реле в режиме 1):

H11 – уровень влажности включения реле 1 канала;

H10 - уровень влажности выключения реле 1 канала;

H21 – уровень влажности включения реле 2 канала;

H20 - уровень влажности выключения реле 2 канала.

Режим 3. Контроль только влажности. В этом режиме возможно организовать выполнение разных задач - ги-

гростат, форсированное осушение или увлажнение при срабатывании реле 2-х каналов при разной или одинако-

вой влажности. В этом режиме на нижнем (синем или белом) индикаторе отображается измеренная влажность,

на верхнем (красном) - температура в мерцающем виде (температура отображается, но не контролируется). Для

примера приведем график работы реле в режиме гигростат.

ПРОГРАММИРОВАНИЕ ТР-В-01М

Для программирования реле подсоедините датчик. После подачи питания в режиме 1 верхний индикатор бу-

дет отображать текущее значение температуры, нижний - влажности. Удерживайте нажатой кнопку «Меню» в

течение 1с, реле перейдет в режим программирования. На верхнем индикаторе высветится «РЕ-», на нижнем

«-1-», где 1 - номер режима работы реле, который можно изменять кнопками «+» и «-» в пределах от 1 до 4.

Выберите нужный вам режим работы реле. Повторно нажмите на кнопку «Меню». Если вы выбрали режим 1,

на верхнем индикаторе кратковременно высветится номер режима «РЕ1», на нижнем – параметр, который вы

будете вводить. Через 1с на верхнем индикаторе высветится «t11», на нижнем – его значение. Это температура

включения исполнительного реле 1. Кнопками «+» и «-» можно изменить температуру включения. Повторно

нажмите на кнопку «Меню», на индикаторе высветится кратковременно номер режима и вводимый параметр.

Через секунду на верхнем индикаторе отобразится «t10» - температура выключения исполнительного реле 1, а

на нижнем индикаторе – величина, которую также можно изменить кнопками «+» и «-».

Если значение «t11» больше «t10» - реле будет работать в режиме «охлаждения» и при «t11» меньше «t10» - на

«нагрев». Температурный гистерезис определяется разницей: «t11» и «t10».

Аналогичным образом вводятся значения «Н11» и «Н10». Если значение «Н11» больше «Н10» - реле 2 будет

работать в режиме «осушения» и при «Н11» меньше «Н10» - на «увлажнение».

После 6-го нажатия на кнопку «Меню» реле запомнит установленные значения и перейдет в рабочий режим.

После выбора режима 2 последовательно вводите значения:

«t11» – температура включения реле1;

«t10» – температура выключения реле1;

«t21» – температура включения реле2;

«t20» – температура выключения реле2.

Режим 4. Специальный.

В этом режиме реле контролирует температуру и влажность. Реле 1 канала включится, если температура опу-

стится ниже t11 или влажность будет выше H11. Реле 1 канала выключится, если температура повысится до t10,

и влажность при этом будет ниже H10.

Реле 2 канала постоянно включено, если температура не ниже t20 и влажность не выше H20. Таким образом, в

этом режиме не допускается падение температуры или повышения влажности с помощью реле 1. 2 реле будет

сигнализировать отключением падение температуры ниже допустимой или повышения сверх меры влажности.
