105187, Москва, Измайловское шоссе, 73-Б
(495) 921-2262, (499)166-5848, (499)166-5868
e-mail: info@rele.ru internet: http://www.rele.ru
Телефон технической поддержки: +7 (499) 166-58-71
Реле температуры и влажности ТР-В-01М

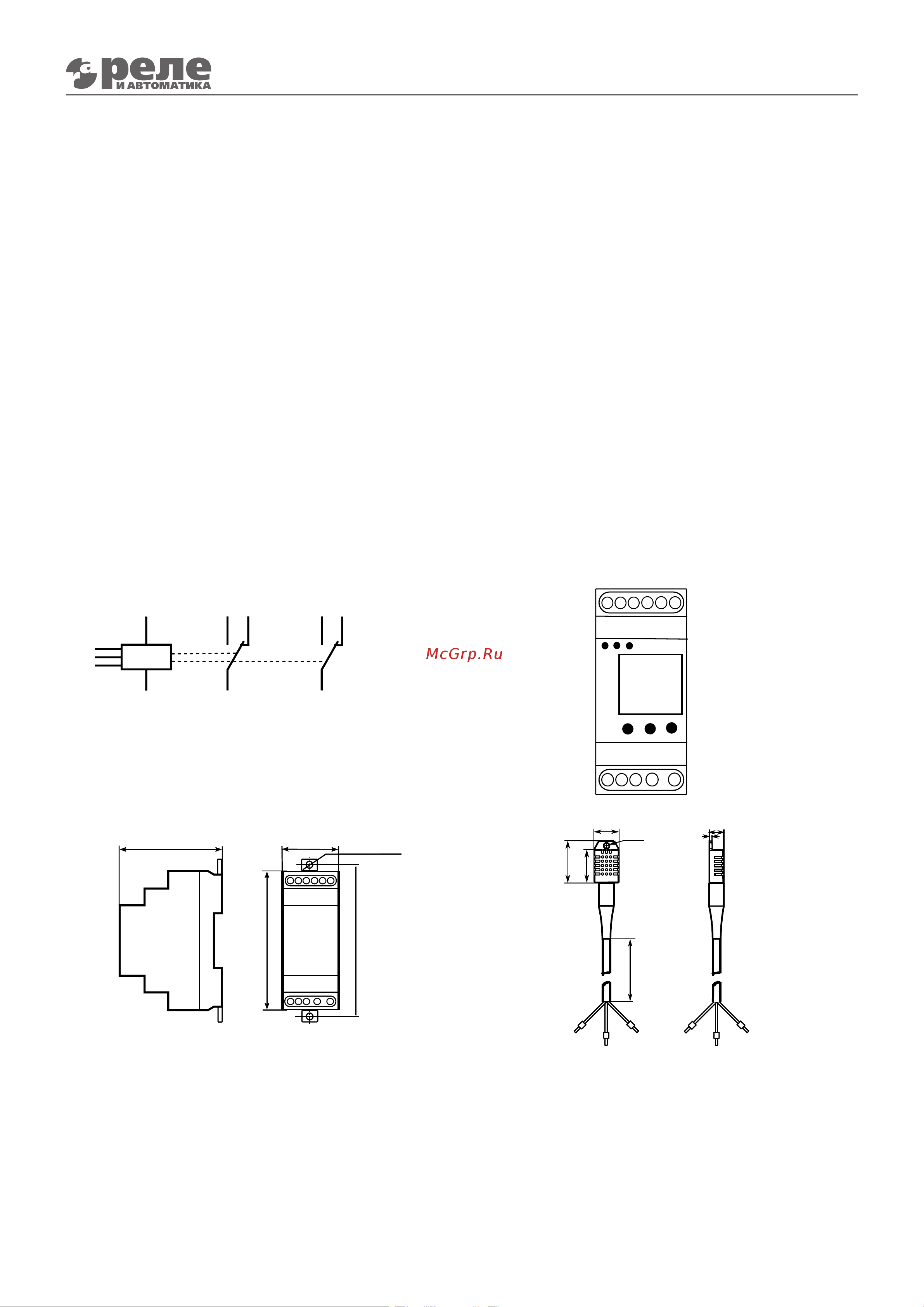

СХЕМА ПОДКЛЮЧЕНИЯ
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
2 отв
.Ø
4
96
36
90
66
Т3
Т2 Т1 А2А1
26 25 28 16 15
18
(С) 2022.0210 =115
2500
Ø3
15
20
25
7
1,6
А2
А1
15
1618
25
2628
Влажность
Температура
Т
2
Т
1
Т3
T2: белый провод
T1: черный провод
A1-
A2:
220В 50Гц
T3: красный провод
После ввода значений реле будет отслеживать только температуру и отображать ее на верхнем индикаторе.
После выбора режима 3 последовательно вводите значения:
«Н11» – влажность в % включения реле1;
«Н10» – влажность в % выключения реле1;
«Н21» – влажность в % включения реле2;
«Н20» – влажность в % выключения реле2.
Исходя из технических характеристик применяемого датчика, невозможно ввести величину влажности менее
5%. Также ограничена минимальная разница между значениями вводимых величин - 5%.
После ввода значений реле будет отслеживать только значение влажности и отображать ее на нижнем индика-
торе.
После выбора режима 4 последовательно вводите значения:
«t11» – температура включения реле1;
«t10» – температура выключения реле1 ;
«t20» – температура выключения реле2;
«Н11» – влажность в % включения реле1;
«Н10» – влажность в % выключения реле1;
«Н20» – влажность в % выключения реле2 .
При выключении реле из сети и повторном включении, реле будет использовать записанные в памяти ранее
введенные значения.
Для просмотра установленных значений достаточно войти в «Меню» и перелистать его значения этой же кноп-
кой, без внесения изменений кнопками «+» или «-».
Режим программирования должен быть закончен полностью – шесть (восемь - для режима 4) нажатий кнопки
«Меню». Если в течение 30с в режиме программирования не будет нажата ни одна кнопка, реле само выйдет из
режима программирования и будет использовать ранее введенные значения.
реле
датчик
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-
плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.
При повреждении корпуса и контрольной наклейки претензии не принимаются.
Реле проверено и признано годным к эксплуатации.
Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________
М. П.
