1. Сведения об изделии

1.1. Наименование и тип

Реле температуры типа KP.

1.2. Изготовитель

ООО “Ридан Трейд“, 143581, Российская Федерация, Московская область, г. Истра, деревня Лешково,

д. 217

Адрес места осуществления деятельности: 315500, Китай, Zhejiang, Ningbo, Fenghua EDZ, Jiangkou,

Siming East Road, No 299, Huiding Chuangzhi Park, 3.

1.3. Продавец

ООО “Ридан Трейд“, 143581, Российская Федерация, Московская область, г. Истра, деревня Лешково,

д. 217, тел. (495) 792-57-57.

1.4. Дата изготовления

Дата изготовления указана на этикетке корпуса реле в виде четырехзначного числа MM.YY (MM –

порядковый номер месяца изготовления; YY – последние две цифры года изготовления).

2. Назначение изделия

Реле температуры типа КР (далее - KP) предназначено для регулирования, текущего контроля и

аварийной сигнализации в промышленности. Реле температуры снабжено однополюсным

выключателем, который замыкает или размыкает электрическую цепь при изменении температуры в

системе по сравнению с заданным значением.

3. Описание и работа

3.1. Устройство изделия

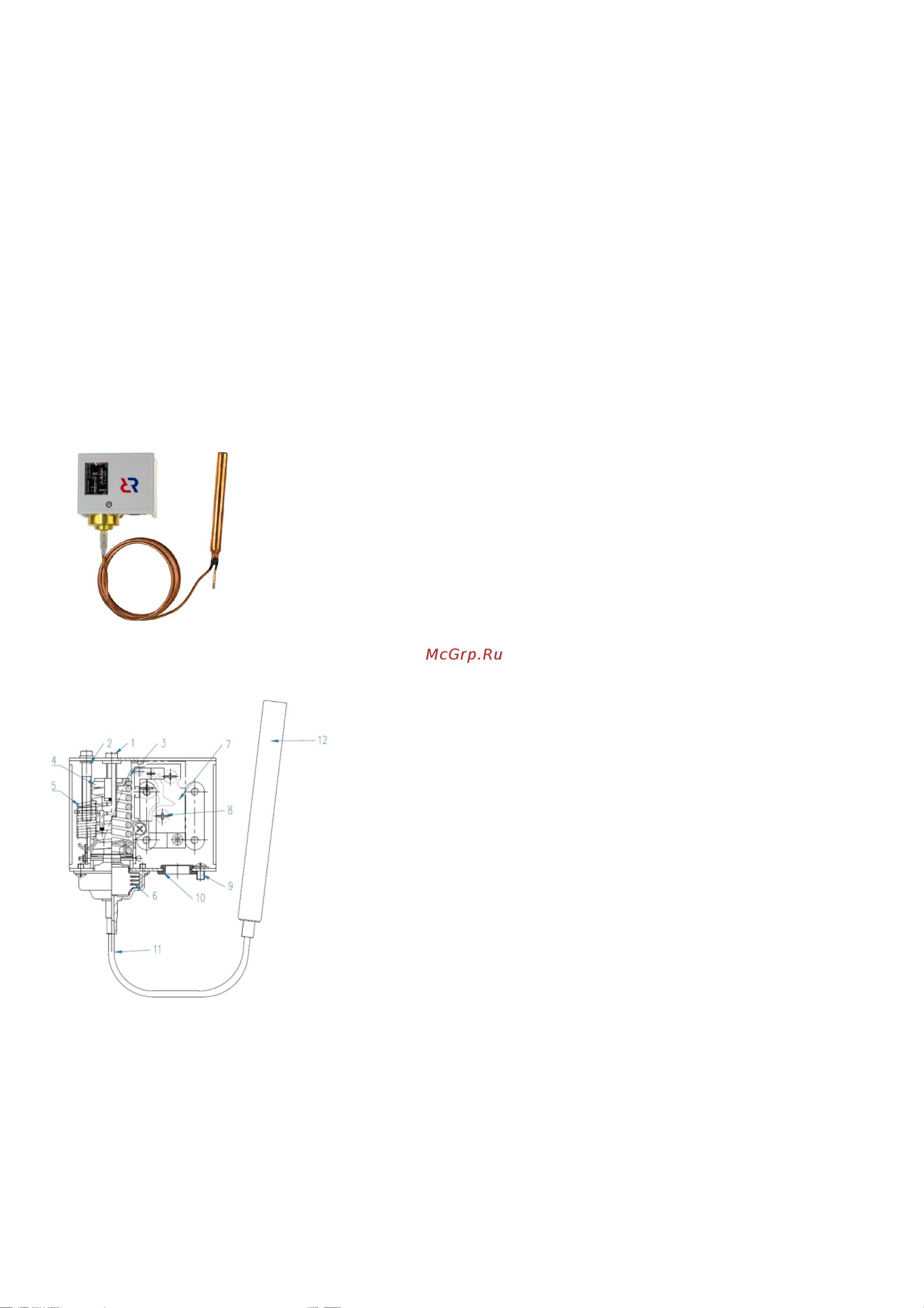

Рис. 3.1. Устройство реле температуры

1 – Винт настройки уставки температуры

2 – Винт настройки дифференциала

3 – Основной рычаг

4 – Основная пружина

5 – Пружина дифференциала

6 – Сильфон

7 – Контактная система

8 – Клемма

9 – Заземление

10 – Кабельный ввод

11 – Капиллярная трубка

12 – Термобаллон

Страница 2 из
