Термоэлемент заполняют перегретым газом и твердым веществом с большой поглотительной

поверхностью. Твердое вещество сконцентрировано в термоэлементе (12), и, следовательно, он

является регулирующей температуру частью термостатического элемента.

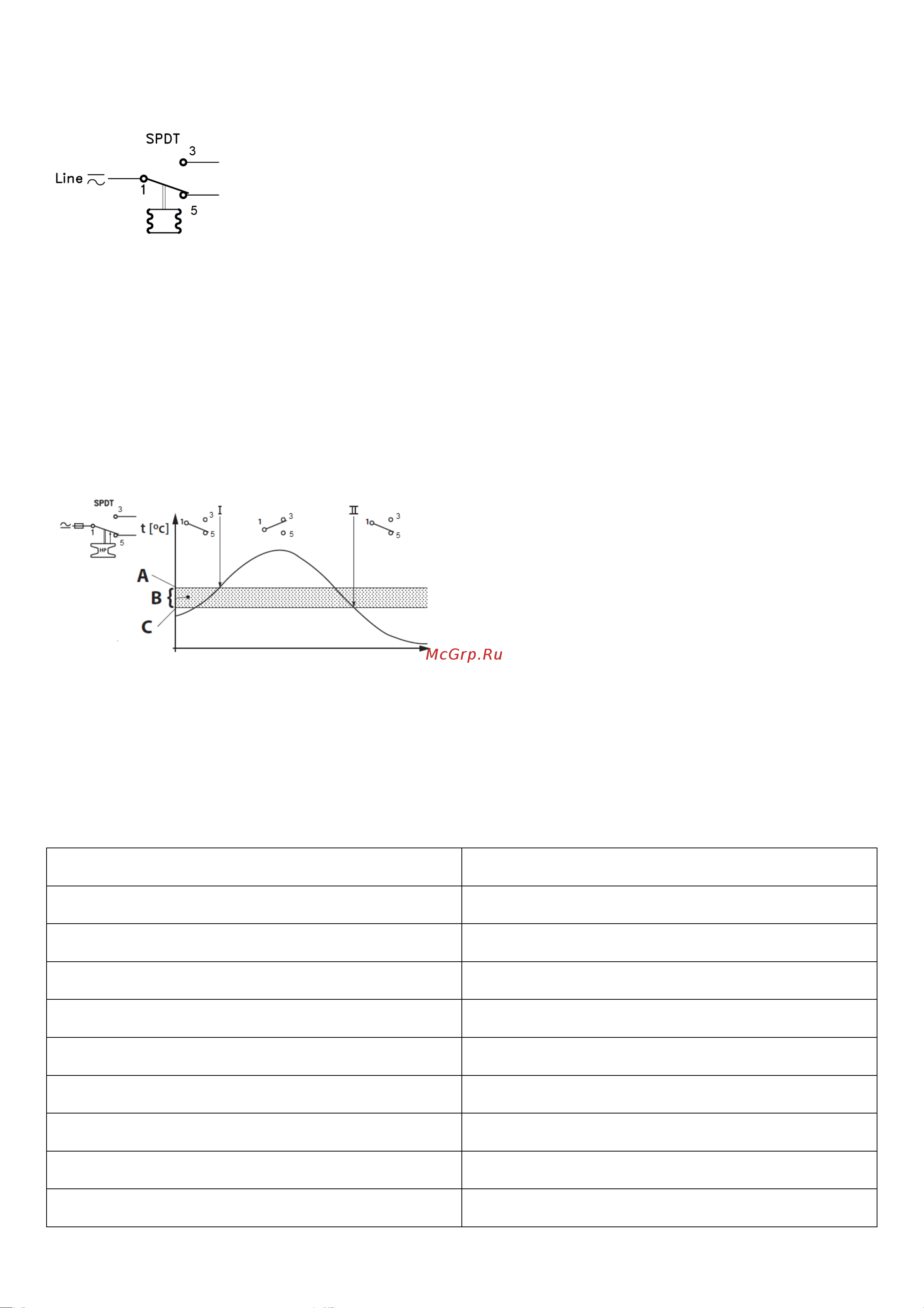

Рис.3.2. Контактная система

При превышении температуры значения уставки (шкала RANGE) контакты 1-3 замыкаются, а контакты

1-5 размыкаются (точка I, Рис.2). Контакты возвращаются в исходное положение при понижении

температуры ниже точки, значение которой равно значению уставки (шкала RANGE) минус значение

дифференциала (шкала DIFF) (точка II, Рис.3.3) .

А – уставка

В – дифференциал

С – уставка минус дифференциал

3.2. Маркировка и упаковка

На корпусе нанесена следующая информация: товарный знак производителя, тип реле температуры,

код для заказа, дата изготовления, диапазон настройки, тип сброса, длина капиллярной трубки,

параметры нагрузки.

На упаковочной коробке расположена наклейка с указанием названия реле температуры, кода для

заказа, даты производства, диапазона настройки уставки, типа сброса, длины капиллярной трубки, типа

сброса, класса защиты.

3.3. Технические характеристики

Диапазон настройки уставки,°C 70…120

Тип дифференциала настраиваемый

Дифференциал, °C 5…15

Сброс автоматический

Длина капиллярной трубки, м 2

Размер термобаллона (Ø x L), мм 120x12 мм

Максимальная температура термобаллона, °C 130

Тип наполнителя Адсорбент

Подключение кабеля отверстие диаметром 15 мм

Контактная группа SPDT
