Дополнительные технические характеристики

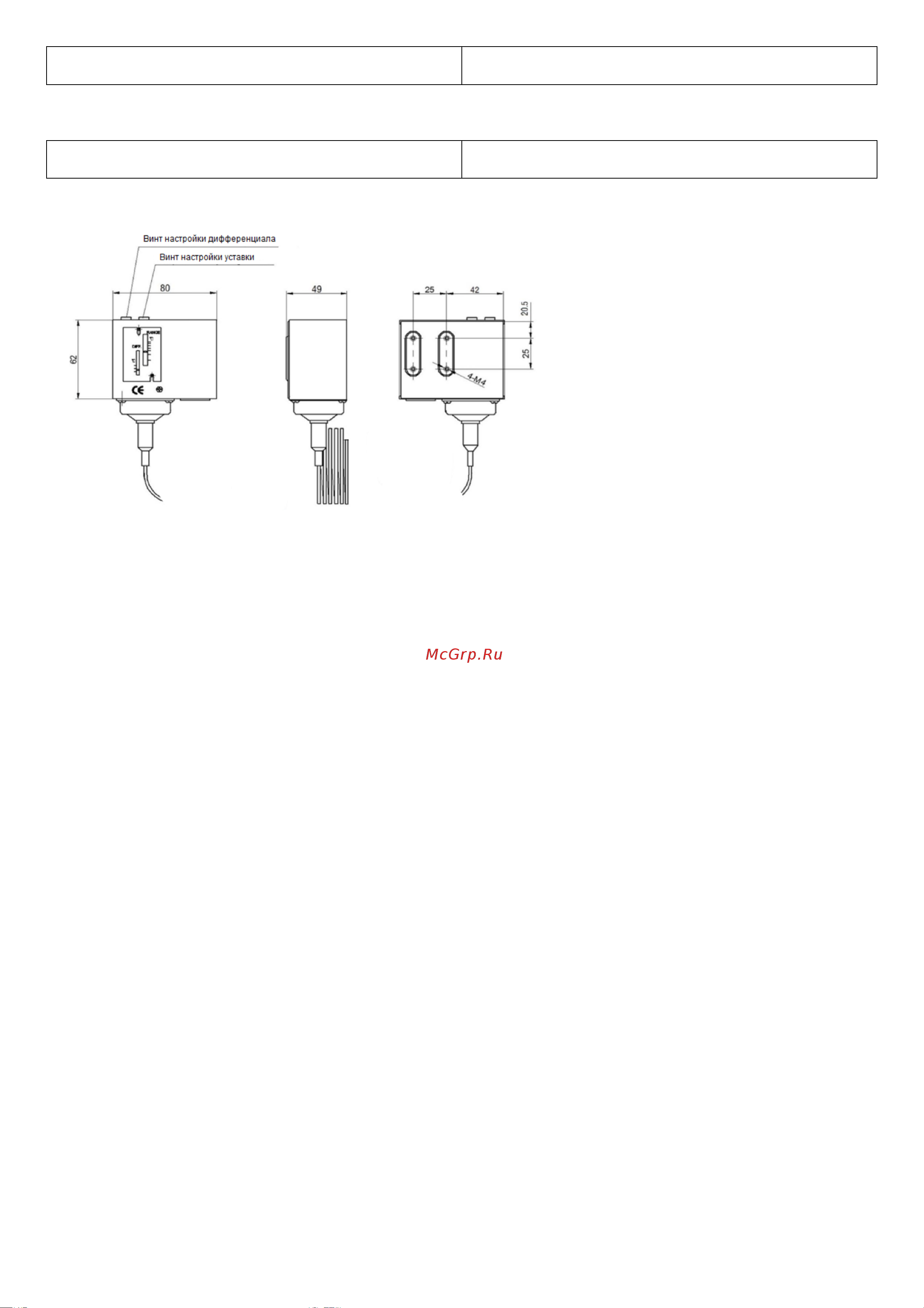

Габаритные размеры

Габаритные размеры чувствительного элемента указаны в таблице технических характеристик.

4. Указания по монтажу и наладке

4.1. Общие указания

KP должно использоваться строго по назначению в соответствии с указанием в технической

документации. К обслуживанию KP допускается персонал, изучивший их устройство и правила

техники безопасности.

4.2. Меры безопасности

4.2.1.При эксплуатации KP необходимо соблюдать «Правила технической эксплуатации

электроустановок потребителей» (утверждены Министерством энергетики РФ) и «Правила по охране

труда при эксплуатации электроустановок» для установок напряжением до 1000В (утверждены

Минтруда РФ).

4.2.2. KP должны обслуживаться персоналом, имеющим квалификационную группу потехнике

безопасности не ниже III в соответствии с «Правилами по охране труда при эксплуатации

электроустановок».

4.2.3. Замену, присоединение и отсоединение KP от магистралей, подводящих измеряемую среду,

следует производить при отсутствии давления в системе.

4.3. Подготовка к монтажу

Необходимо достать реле температуры из упаковочной коробки, осмотреть его на наличие

повреждений. Убедитесь в наличии всех необходимых комплектующих, деталей и инструментов до

начала монтажа.

4.4. Монтаж и демонтаж

При монтаже не допускается значительное механическое воздействие на капилляр и термоэлемент,

которое может нарушить их герметичность.

4.5. Наладка и испытания

Не требуются.

4.6. Пуск (опробование)

Не требуется.

4.7. Регулирование

Реле температуры с автоматическим сбросом

- поверните с помощью крестовой отвертки винт настроечного шпинделя 1 (рис.3.1)

- установите верхний температурный предел по шкале «range» на лицевой части прибора, при котором

контакты 1-5 будут размыкаться

- установите дифференциал по шкале «diff». Контакты вернутся в первоначальное положение, если

температура опустится ниже значения уставка минус дифференциал.

4.8. Комплексная проверка

4.8.1. Подключите прибор.

4.8.2. Создайте требуемую температуру.

4.8.3. При достижении установленной температуры (шкала range) замыкаются контакты 1 и 3 (рис.4.1).

Класс защиты IP44

Масса нетто, кг 0,4
