![Husqvarna TC 38 9605101-39 [31/100] Savācēja montāža](/img/pdf.png)
Husqvarna TC 38 9605101-39 [31/100] Savācēja montāža
![Husqvarna TC 38 [31/100] Savācēja montāža](/views2/1502544/page31/bg1f.png)
31
2
2
1
3 4
PASTABA. Sureguliavus rinktuvo aukštį, gali reikėti sureguliuoti
spyruoklinį rinktuvo fi ksatorių, kad rinktuvą būtų galima tvirtai
uždaryti. Norėdami sureguliuoti, atlaisvinkite veržlę (4) tiek, kad
spyruoklinis rinktuvo fi ksatorius galėtų judėti. Paslinkite spyruoklinį
rinktuvo fi ksatorių aukštyn arba žemyn, kiek reikia, įsitikindami,
kad rinktuvas bus tvirtai uždarytas. Vėl tvirtai priveržkite veržlę.

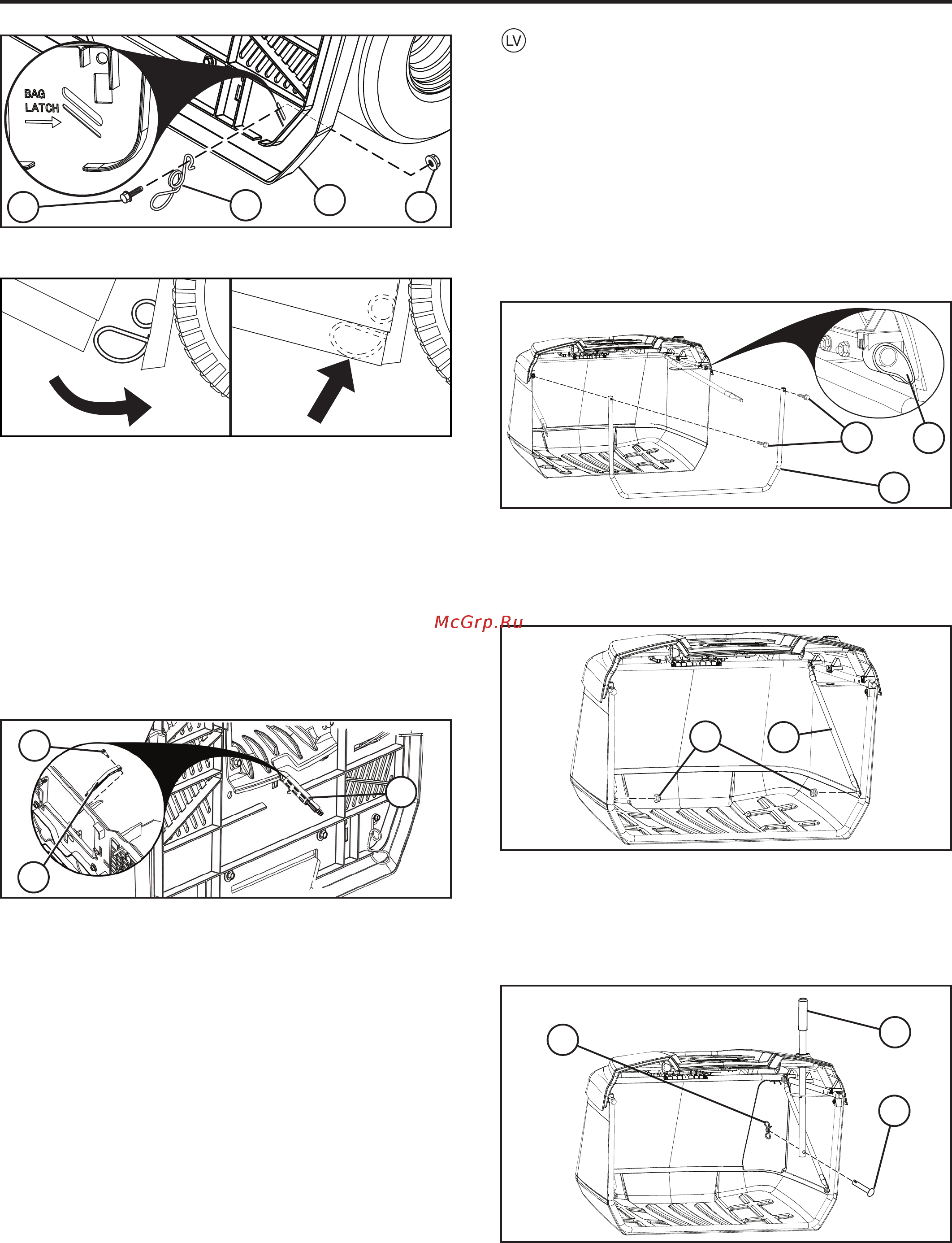

SAVĀCĒJA MONTĀŽA
• Atlokiet maisu un novietojiet stāvus ar labo pusi uz augšu.
• Virzienā uz augšu izveriet savācēja priekšējo rāmi (1) caur
auduma cilpām, kas atrodas abās savācēja pusēs.
• Nofi ksējiet savācēja priekšējā rāmja (1) apakšu fi ksācijas
skavā, kas atrodas savācēja apakšas priekšpusē.
• Savācēja auduma cilpas (2) daļas, kas atrodas maisa galos,
uzvelciet uz savācēja rāmja caurulēm.
• Rāmja augšējās daļas priekšpusē izskrūvējiet abas
(1/4 collas – 20 x 1,15 collas) sešstūrgalvas skrūves (3).
• Caur atverēm, kas atrodas uz savācēja priekšējā rā
mja,
ievietojiet atpakaļ abas (1\4 collas – 20 x 1,15 collas)
sešstūrgalvas skrūves (3) un ieskrūvējiet tās uzgriežņos
savācēja augšējā rāmja caurulēs.
• Noskrūvējiet (1/4 collas – 20) pretuzgriežņus (4), kas atrodas
savācēja priekšējā rāmja apakšpusē.
• Atlieciet šķērssavienotājus (5) un piestipriniet tos pie apaļgalvas
skrūvēm savācēja priekšējā rāmja apakšējos stūros.
• Uzskrūvējiet atpakaļ (1/4 collas – 20) pretuzgriežņus (4) un
cieši pievelciet.
• Izņemiet no savācēja roktura (8) tapu ar galviņu un caurumu
šķelttapai (6) un savilcējatsperi (7).
• Caur savācēja pārsega un rāmja augšējām metinātajām
atverēm iebīdiet savācēja rokturi (8) virzienā uz leju.
• Caur atveri savācēja roktura apakšdaļā ievietojiet atpakaļ
tapu ar galviņu un caurumu šķelttapai (6) un iebīdiet
savilcējatsperi (7) tapas ar galviņu un caurumu šķelttapai
caurumā, līdz tā tiek nofi ksēta paredzētajā vietā.
3
2
1
8
7
6
5
4
1
3
2
UŽPILDYTO RINKTUVO SVIRTIES / ILGINTUVO
MONTAVIMAS
Prieš montuojant arba reguliuojant reikia išjungti traktoriuko variklį
ir įjungti stovėjimo stabdį.
• Nuimkite vidurinį išmetimo kreiptuvą. (Žr. šio vadovo 6
skyriaus dalį „Vidurinio kreiptuvo nuėmimas“.)
• Išsukite varžtą (1). Įstatykite svirtį (2) į angą ir įsukite varžtą
(1). Jei reikia, sureguliuokite.
• Rinktuvo apačia turėtų liestis su kilpos galu, kad rinktuvą
uždarius jis tvirtai laikytųsi.
UŽPILDYTO RINKTUVO SVIRTIES / ILGINTUVO
REGULIAVIMAS
Stumkite užpildyto rinktuvo ilgintuvą (3) į norimą padėtį.
• Jei pjaunate sunkią / šlapią žolę, įstumkite ilgintuvą iki galo.
• Jei pjaunate lengvą / sausą žolę, ilgintuvą iki galo ištraukite.
