Laser de 5 Pontos Auto-Nivelante DL-500 micro
80
2. Examine o trabalho a ser feito e determi-
ne se o Laser de 5 Pontos Auto-Nivelante
DL-500 micro da RIDGID é o equipamen-
to correcto para esse trabalho. Consulte
a secção de Especicações para mais infor-
mações.
• O DL-500 micro foi concebido para
ser utilizado em distâncias até 100 ft
(30 m). A utilização com luz solar forte
pode reduzir a distância de utilização.
Os óculos de visualização laser foram
concebidos para aumentar a visibilida-
de do laser, mas não protegem contra
a radiação do laser. Nunca olhe para o
laser.
• Assegure-sesempredequeofeixela-
ser está direccionado para superfícies
sem propriedades reectoras. As su-
perfícies brilhantes podem fazer com
que o raio laser reicta para o utilizador
ou outras pessoas e pode ser perigoso
para os olhos. Superfícies de madeira,
rugosas ou pintadas são geralmente
aceitáveis. Em alguns casos, aplicar
uma placa alvo de laser disponível no
mercado pode ajudar a localizar o laser
em superfícies.
• Certique-sedequenãoseencontram
na área pessoas e outras distracções
para ajudar a evitar o contacto aciden-
tal dos olhos com o feixe laser.
3. Certique-se de que o laser foi devida-
mente inspeccionado antes de cada uti-
lização.
4. Congure o Laser DL-500 micro para a
aplicação. A unidade laser pode ser mon-
tada directamente num tripé ou noutro
acessório com a rosca
5
/
8
" - 11 ou
1
/
4
" -
20. Se utilizar a base, alinhe a patilha na
superfície de montagem da base com a
ranhura na parte inferior do laser e xe
com o parafuso
1
/
4
" - 20 fornecido.
A base pode ser colocada na maioria
das superfícies relativamente niveladas,
planas. A base é também equipada com
ímanes para permitir uma montagem em
objectos de aço em várias posições. Para
além disso, a base tem secções superio-
res e inferiores que podem ser rodadas
em relação umas às outras. Consulte a
Figura 6 para uma conguração padrão.
Ranhuras de
Fixação
1
/
4
" - 20
Parafuso
Ímanes

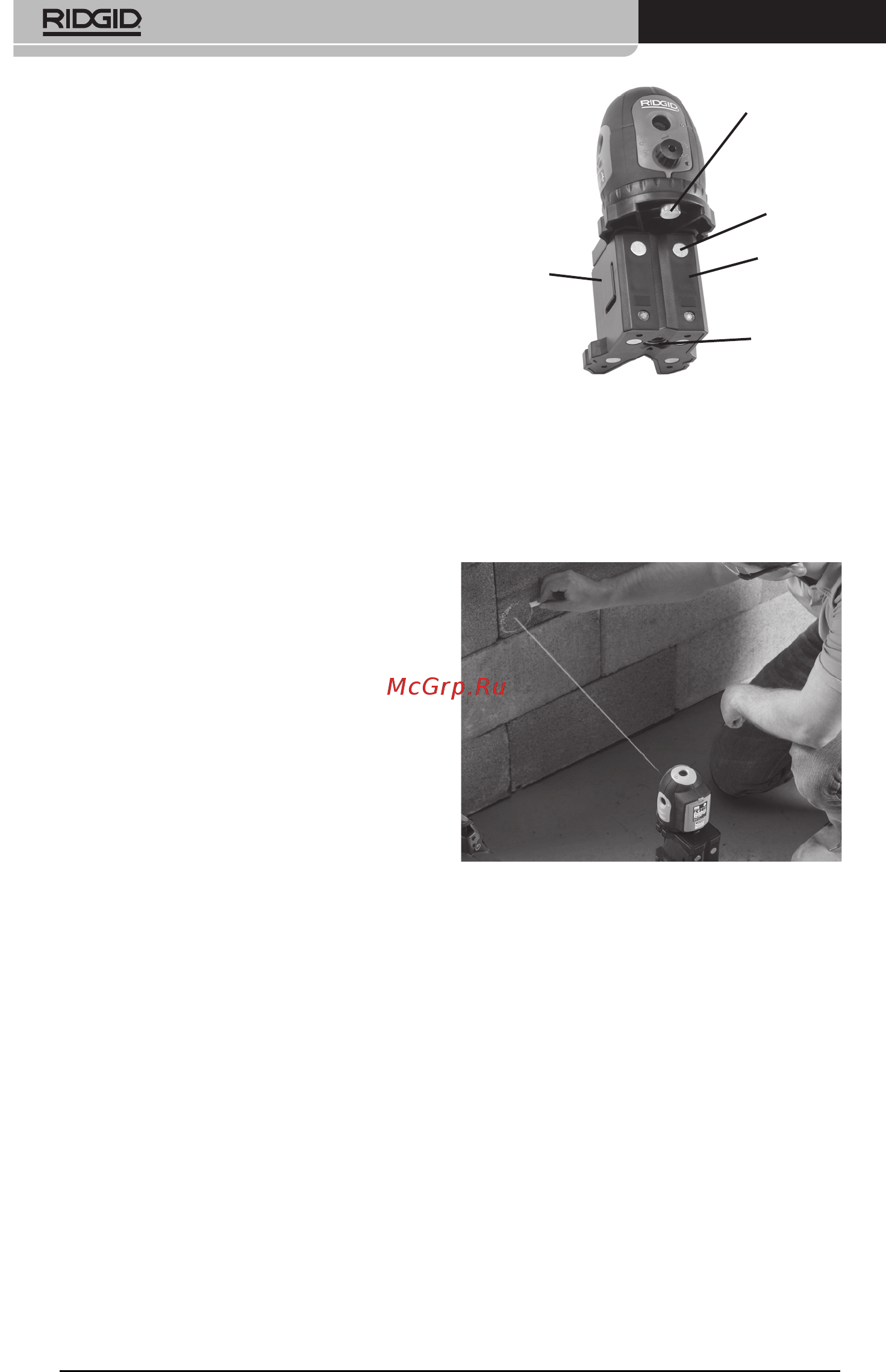

Figura 6 -Base
5
/
8
" - 11
Rosca
Base
Nos casos em que os ímanes não segu-
ram o laser no lugar (como num tubo de
plástico), utilize a tira de montagem nas
ranhuras da base para reter o nível no lu-
gar.
Figura 7 - Utilizar a tira de montagem para
xar o Laser no lugar
Qualquer que seja a conguração em
que o laser é utilizado, este deve estar
seguro e estável para evitar que a unida-
de se incline ou caia. O laser deve estar
colocado em +/-4,5 graus de nível para
auto-nivelar quando liga.
5. Mantenha os olhos e o rosto afastados
das janelas de saída do laser. Rode o in-
terruptor ON/OFF totalmente no sentido
horário. Serão gerados cinco feixes laser
(ou seja, esquerda, direita, frente, cima e
baixo) e serão visíveis como cinco pon-
tos vermelhos em superfícies adjacen-
tes. Isto também libertará o mecanismo
de bloqueio e permitirá que a unidade
laser se auto-nivele. Se o laser estiver a
mais de 4,5° do nível, o feixe laser piscará
e ouvir-se-á um bip intermitente. Se isto
